力士乐标准1级集成液压阀块结构设计

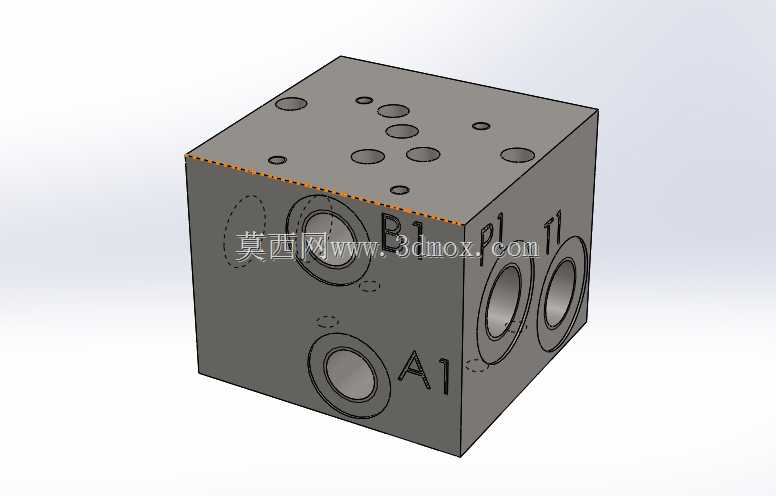

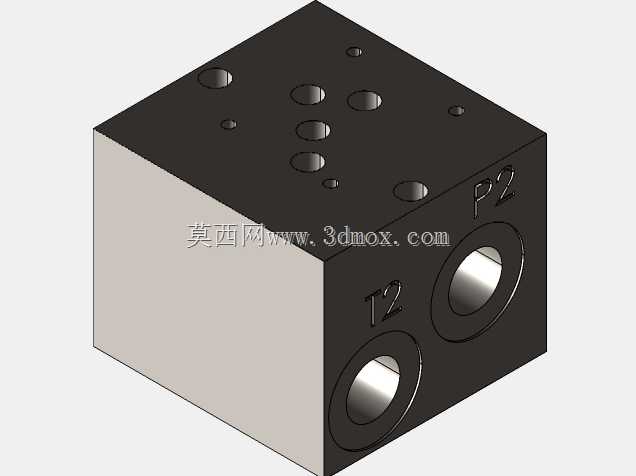

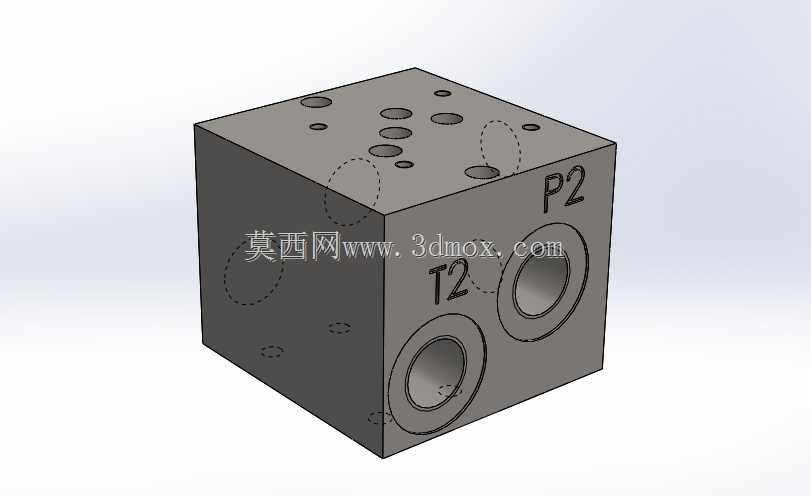

　　在工业液压系统的集成化设计场景中，这类1级集成阀块是小型液压动力单元、机床夹具液压回路、小型自动化设备液压站的核心集成部件，主要作用是将方向控制阀、压力控制阀的通油路径整合在单一金属块体内，省去分散阀件之间的外接管路，减少管路接头带来的泄漏点，同时压缩整个液压回路的安装空间，提升系统运行的可靠性。设计这类阀块时，首先要匹配力士乐系列CETOP 5规格换向阀的安装孔位标准，顶面的多个沉孔与螺纹孔完全对应阀件的安装定位、油口对接以及螺栓锁紧尺寸，确保标准换向阀可以直接贴合安装，无需额外转接板。块体侧面的A1、B1、P1、T1标识油口，分别对应执行元件的两腔工作油口、系统压力进油口以及回油口，每个油口的孔径大小根据回路额定流量计算确定，

　　通油孔道内部做了倒角去毛刺处理，避免液压油高速流动时产生紊流、噪音以及局部压力损失。孔道布局时特意错开了安装螺栓的贯穿孔位，避免孔道钻通造成的油液串腔问题，块体的外形边界尺寸控制在适配小型液压站的安装空间范围内，底面预留了安装固定的螺纹孔，可以直接固定在液压站的油箱面板或者安装支架上，不需要额外设计转接固定结构。设计过程中参考了成熟的力士乐歧管块设计规范，所有孔道的壁厚都满足31.5MPa额定工作压力下的强度要求，避免高压工况下块体出现开裂、渗油问题。油口的密封槽尺寸匹配标准O型圈规格，安装阀件时可以实现端面静密封，杜绝阀件与块体结合面的泄漏。这类集成块相比传统的管式连接阀组，装配效率提升60%以上，

　　后期维护时只需要拆卸对应阀件即可，不需要拆解整个管路系统，非常适合批量配套的小型液压设备使用。在建模过程中，所有孔位的位置度公差都按照液压阀块的行业标准设定，确保加工完成后可以直接与标准阀件适配，不会出现孔位错位导致的阀件无法安装、密封失效问题。块体的边角做了小倒角处理，避免装配过程中锐边划伤操作人员，同时也去除了加工过程中产生的毛刺飞边。
