拉杆式方形法兰安装双作用液压缸结构

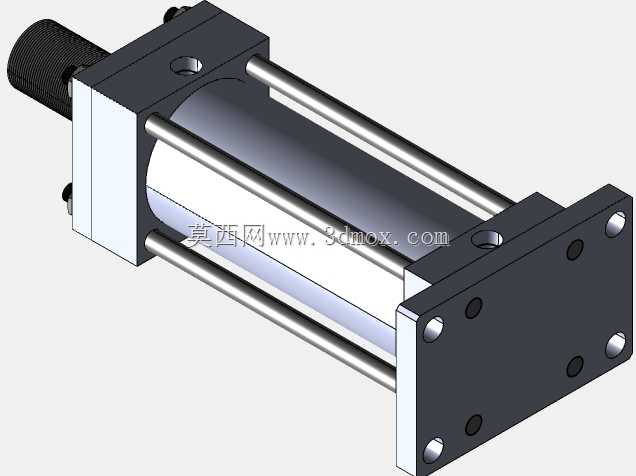

　　在工业液压系统的执行端布局里，这类拉杆式方形法兰安装的双作用液压缸，是重载工况下应用占比极高的动力输出部件，从冶金产线的轧辊压下工位、重型压力机的主施压回路，到工程设备的动臂驱动、工装夹具的夹紧定位，只要是需要直线往复推力、且安装空间允许法兰端面固定的场景，基本都能见到同结构油缸的身影。不同于螺纹安装、铰轴安装的油缸款式，方形端盖配合四根贯通式拉杆的结构，从设计根源上就兼顾了缸筒承压后的密封可靠性与拆装维护的便捷性——四根拉杆均匀分布在缸筒外侧，通过两端螺母的预紧力将前端盖、缸筒、后端盖牢牢压合，不需要在缸筒两端加工内螺纹或者焊接法兰，既降低了缸筒加工的工艺难度，也避免了焊接变形带来的内孔同轴度误差，对于中高压工况下的密封件寿命提升有明显帮助。

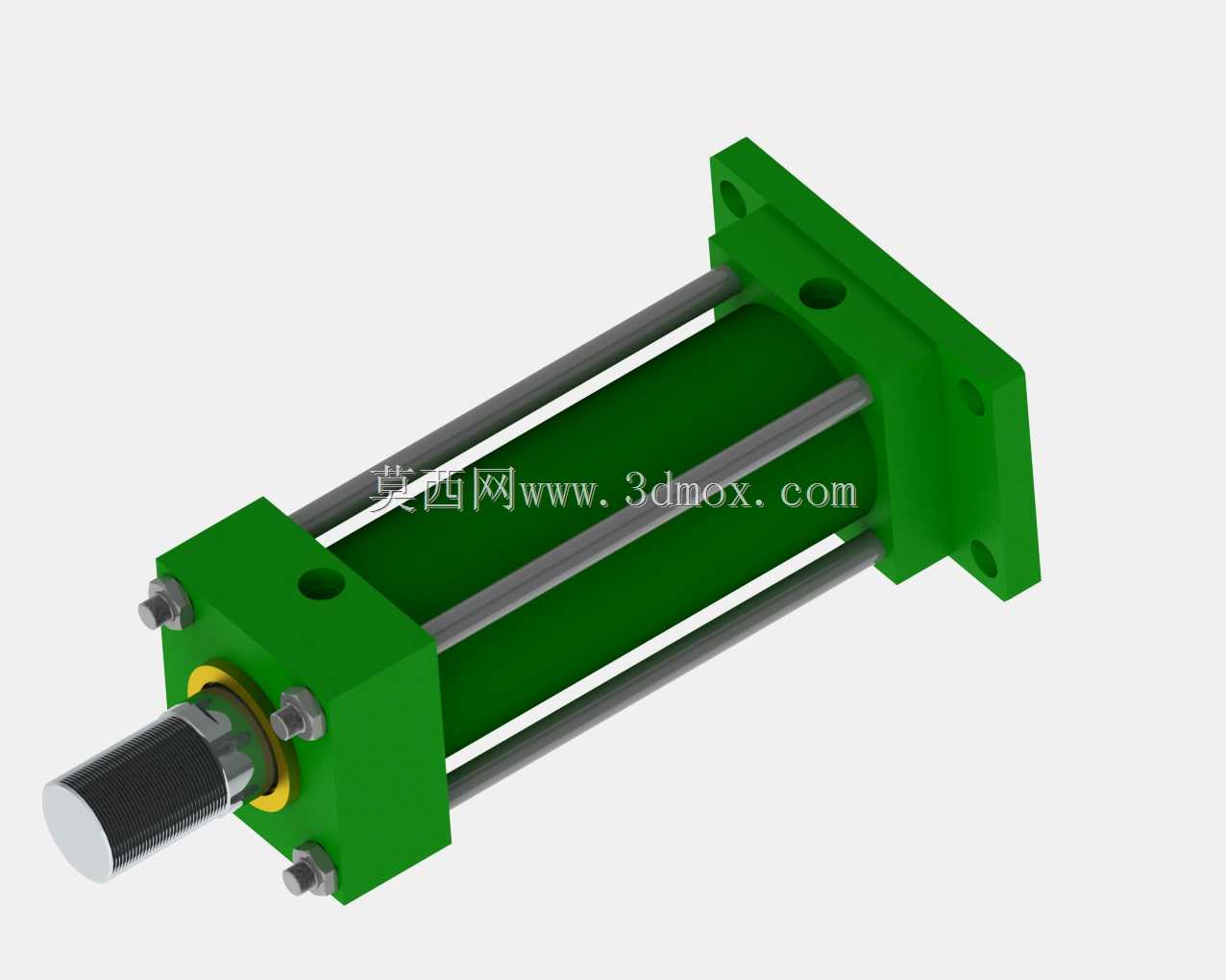

　　从结构设计的细节来看，这款油缸的前端采用方法兰安装形式，法兰端面上预留了四个对称的安装通孔，安装时可以直接通过螺栓将油缸固定在设备的安装立板上，安装端面与活塞杆伸出方向的垂直度公差可以控制在0.05mm以内，能有效避免活塞杆伸出时受到侧向偏载，减少导向套与活塞杆表面的异常磨损。活塞杆端部加工有标准外螺纹，配套锁紧螺母结构，方便和负载端的连接接头、推板或者铰支座进行刚性连接，活塞杆表面做了淬火后镀硬铬处理，表面硬度能达到HRC58以上，镀层厚度控制在0.03-0.05mm区间，既可以保证往复运动时的耐磨性能，也能避免长期暴露在工况环境下出现锈蚀问题。缸筒部分采用高精度冷拔无缝钢管加工，内孔经过珩磨处理，表面粗糙度控制在Ra0.4以下，和活塞上的格莱圈、斯特封配合，能在16MPa的额定工作压力下保持极低的内泄漏量，保证油缸的位置保持精度与推力输出稳定性。

　　设计这类油缸的时候，首先要明确的是安装边界的尺寸约束：后端方形法兰的外轮廓尺寸、安装孔的中心距与孔径，直接决定了设备安装板的开孔大小与螺栓排布位置，建模时需要严格保证四个安装孔的位置度公差，避免现场安装时出现螺栓无法穿入的问题；活塞杆的伸出长度、缸筒的行程长度需要和设备的动作行程匹配，同时要预留足够的导向套支撑长度，一般导向套的轴向长度不小于活塞杆直径的1.2倍，才能在活塞杆全伸状态下提供足够的支撑刚度，避免长行程工况下活塞杆出现下垂变形。四根拉杆的直径选择需要根据额定工作压力计算抗拉强度，预紧力矩要按照螺栓强度等级严格控制，既要保证压力冲击下各连接面不会出现渗油，也不能因为预紧力过大导致端盖变形、挤压密封件造成早期损坏。进出油口的位置设计在缸筒两端的侧面，油口螺纹采用标准公制细牙螺纹，方便和液压管路的管接头连接，建模时需要预留足够的扳手操作空间，避免现场布管时出现扳手无法卡持的问题。

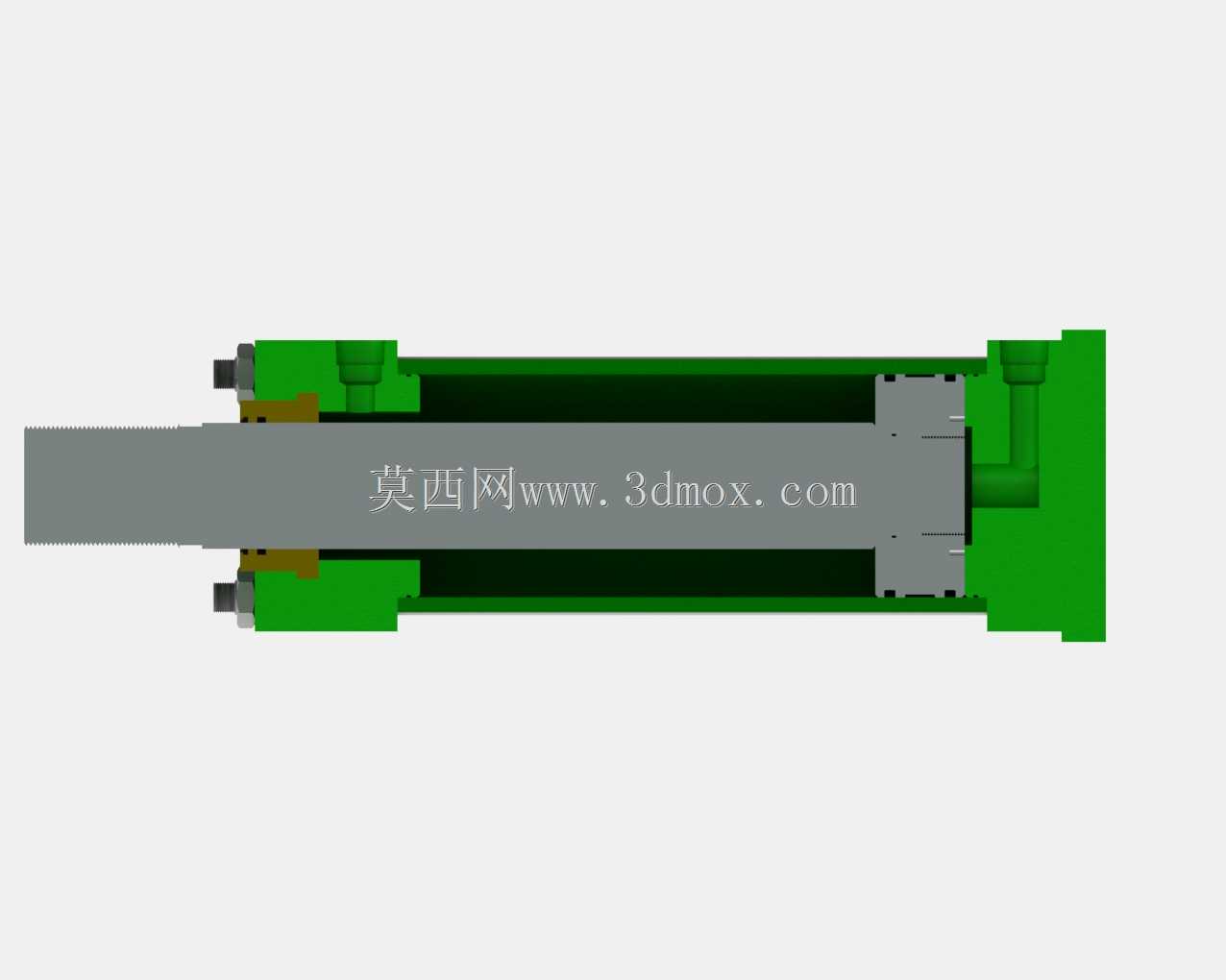

　　从实际使用的功能特性来说，双作用的结构设计可以通过压力油的换向实现活塞杆的伸出与缩回动作，不需要额外的回程弹簧或者外力辅助，伸出时靠无杆腔进油提供大推力，缩回时有杆腔进油可以实现快速回程，动作响应速度可以通过系统流量进行调节，能满足不同工况下的动作速度要求。活塞部位的密封采用组合密封形式，主密封承担高压下的油液密封，外侧的导向环采用铜基聚四氟乙烯材质，既可以为活塞提供径向支撑，避免活塞和缸筒内壁直接接触造成拉缸，也能降低往复运动时的摩擦阻力，减少油缸启动时的爬行问题。前端盖部位除了主活塞杆密封之外，还设计了防尘圈结构，可以刮除活塞杆表面附着的灰尘、铁屑等杂质，避免杂质被带入缸筒内部造成密封件划伤或者油液污染，这一点在焊接工装、矿山设备这类多粉尘的工况下尤为重要。

　　在进行三维建模的时候，这类油缸的结构需要重点关注各部件的装配同轴度：缸筒内孔轴线、活塞杆轴线、前后端盖的密封槽轴线必须保持重合，公差控制在0.02mm以内，否则装配后会出现活塞杆运动卡滞、密封件偏磨的问题。拉杆的长度需要精确计算，保证螺母锁紧后前后端盖的端面平行度符合要求，避免缸筒受到轴向偏压导致变形。另外，这类标准结构的油缸很多时候会作为通用件被调用到不同的设备设计中，建模时可以将安装尺寸、行程、杆径、缸径这些参数做成可配置的参数化模型，后续选型时只需要修改对应参数就能快速生成符合需求的模型，大幅提升设备设计的效率，不需要每次都重新绘制结构。需要注意的是，油缸的外形尺寸不能和设备周边的结构件产生运动干涉，尤其是活塞杆全伸、全缩两个极限位置，要预留至少10mm的安全间隙，避免动作过程中出现碰撞。
