工业流体输送用蒸汽喷射泵结构设计

　　在化工精馏、食品浓缩、冶金真空脱气这类需要稳定负压环境或者流体增压输送的工况里，蒸汽喷射泵是不用额外配置机械运动部件就能实现工况要求的核心设备，它靠高压工作蒸汽的高速射流卷吸效应完成流体的输送与压力提升，整个运行过程没有叶轮、活塞这类易损运动件，故障率远低于同参数的机械式真空泵或者增压泵，尤其适合输送含有少量可凝性气体、微小固体颗粒的工艺介质，不会出现机械密封磨损、叶轮卡滞这类常见故障。

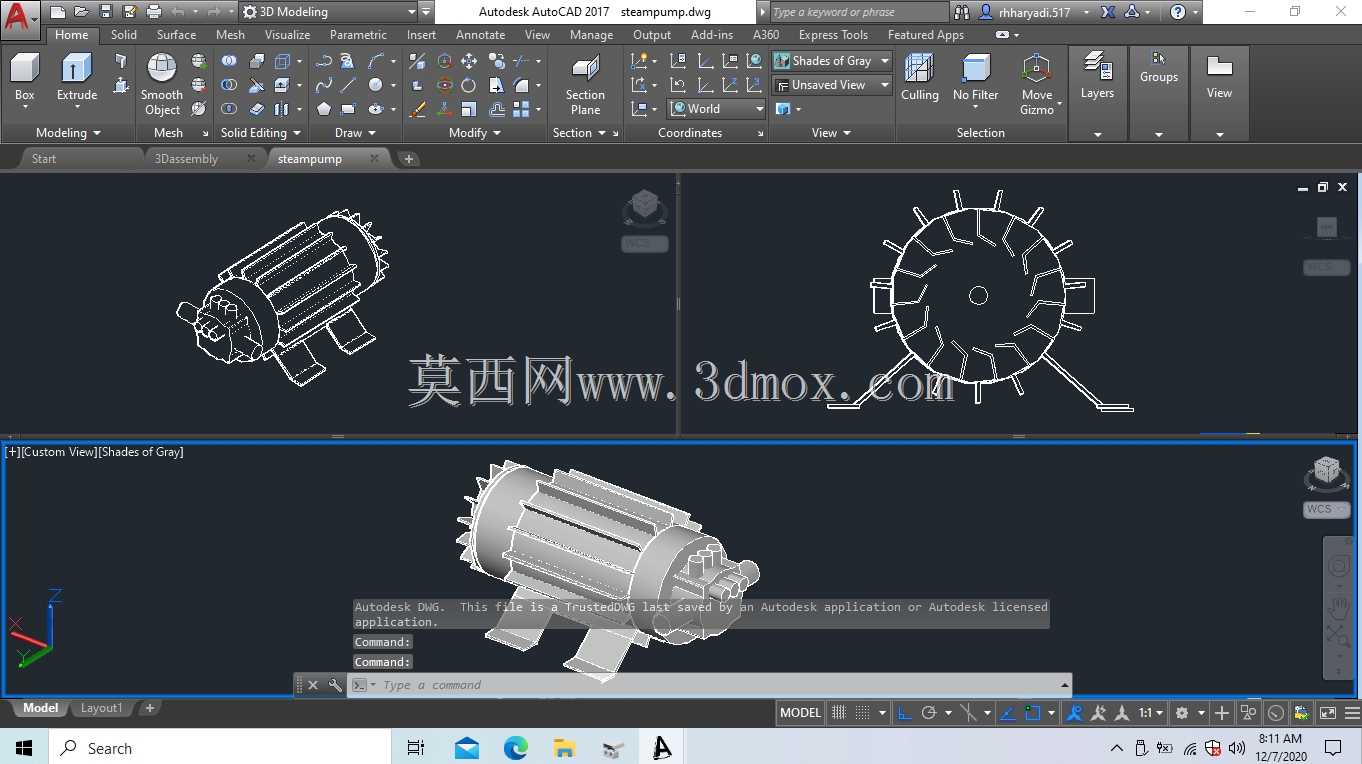

　　从结构设计逻辑来看，这个模型还原了蒸汽喷射泵的核心组成：拉瓦尔结构的工作喷嘴、混合室、扩压段以及配套的安装支座。设计时首先要匹配工作蒸汽的压力参数，喷嘴的收缩-扩张段型线直接决定了蒸汽的喷射速度，要保证工作蒸汽在喷嘴出口处能达到超音速，才能形成足够的低压区卷吸被引射介质；混合室的长度和锥度需要反复校核，要让高速工作蒸汽和被引射的低压介质在这个区间内充分完成动量交换，避免出现流动分层导致的效率骤降；扩压段的渐扩型线则是把混合后的高速流体动能逐步转化为压力能，让出口压力满足工艺管网的输送要求。

　　外形尺寸上，模型按照常规工业级同参数喷射泵的实际比例搭建，主体筒身的径向尺寸匹配DN80的常规接口规格，两端的连接法兰预留了标准螺栓孔位，安装时可以直接和对应通径的工艺管道对接，底部的支座设置了两个对称的安装脚，每个安装脚都开有长条形的调节孔，既可以抵消设备运行时的热胀冷缩位移，也能适配不同安装基础的孔位偏差，不需要额外做过渡支架就能完成固定。

　　建模过程中对内部流道的过渡圆角做了细节还原，避免了直角结构带来的局部涡流损失，外部的加强筋布置也参考了实际产品的受力情况，在喷嘴和混合室的连接位置、扩压段的出口位置都设置了环形加强结构，承受高压蒸汽的冲击时不会出现结构变形。对于做工艺系统设计的人员来说，这个模型可以直接导入到厂区管网的三维布置图里，用来核对设备安装的净空要求、管道对接的位置偏差，也能用来做初步的流道阻力估算；对于做设备拆解教学的场景，模型的分件逻辑完全对应实际产品的装配关系，可以直观展示各个部件的配合位置，帮助理解喷射泵的工作原理。

　　实际选型搭配时，要注意这个结构的喷射泵适合工作蒸汽压力稳定在0.4-0.8MPa的工况，如果引射的是腐蚀性介质，只需要更换对应材质的喷嘴和流道衬里即可，外部的安装结构和连接尺寸完全通用，不需要重新调整安装基础的设计。
