小型移动式玉米研磨加工设备结构设计

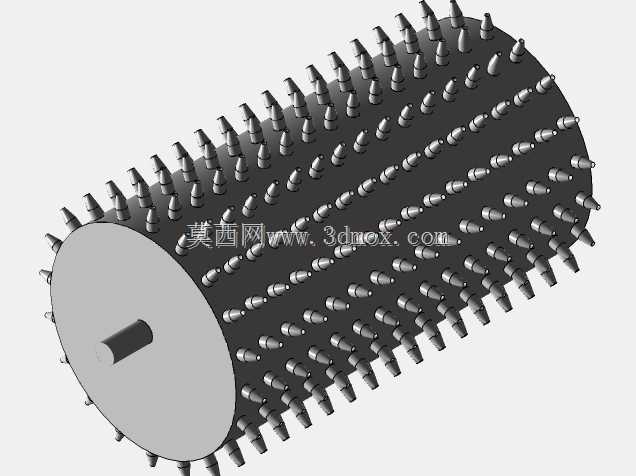

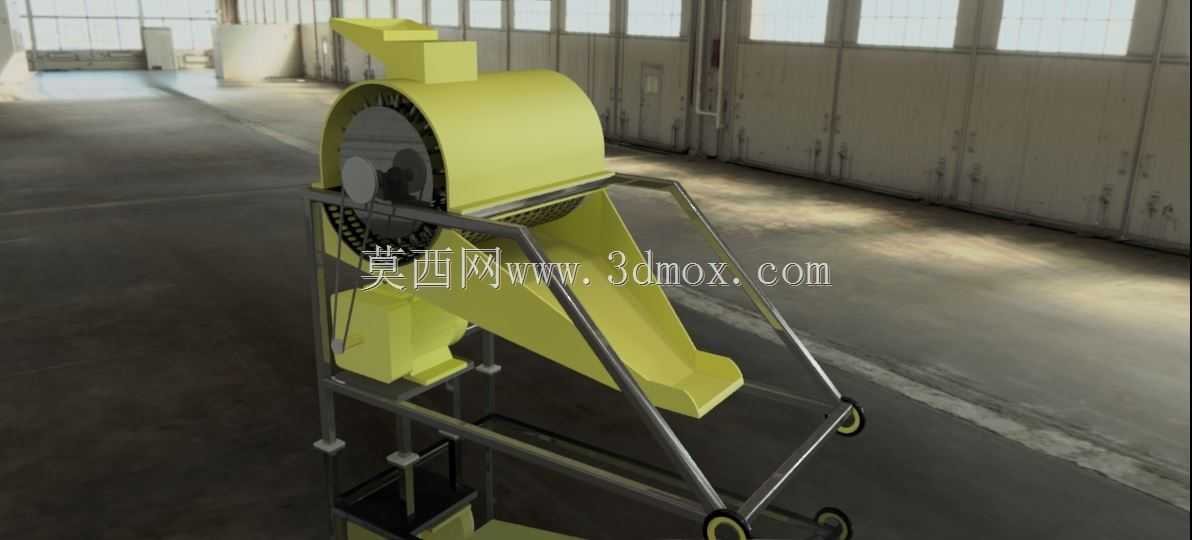

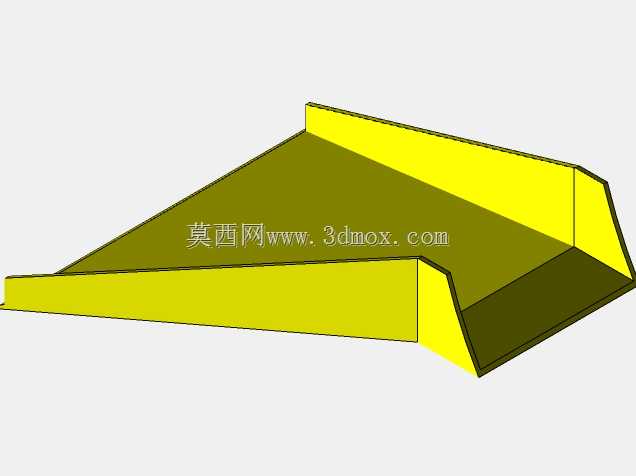

　　这款玉米研磨设备主要面向小型粮食加工坊、农户自产自用、村镇流动加工服务等场景，可完成玉米籽粒的脱皮、碾磨作业，也可适配处理其他相近粒径的杂粮谷物，满足日常食用玉米粉、玉米碴的加工需求。从结构设计逻辑来看，设备采用立式碾磨腔体搭配倾斜出料导槽的布局，核心碾磨组件布置在设备上部腔体中，进料口设置在腔体顶端，采用扩口式进料斗结构，能够避免籽粒进料时的卡滞、溢料问题，待加工谷物从顶部进料斗进入碾磨腔后，在腔体内完成搓碾、脱皮、磨碎工序，加工完成的物料顺着倾斜设置的导料滑槽自然滑落至接料位置，无需额外设置出料输送动力组件，简化了整体传动结构。设备的支撑框架采用不锈钢方管焊接成型，框架底部配置带刹车的万向脚轮，整体安装边界紧凑，

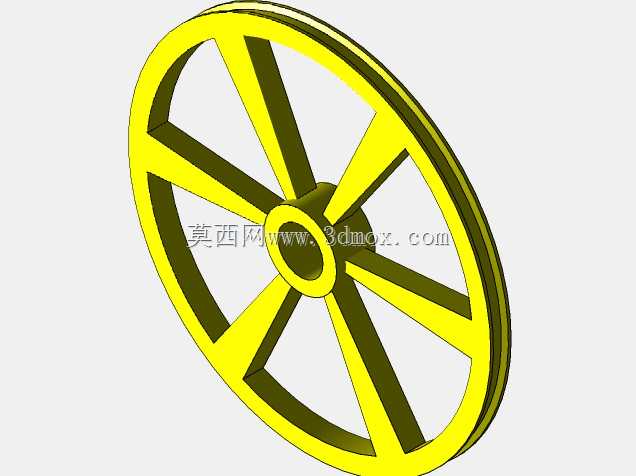

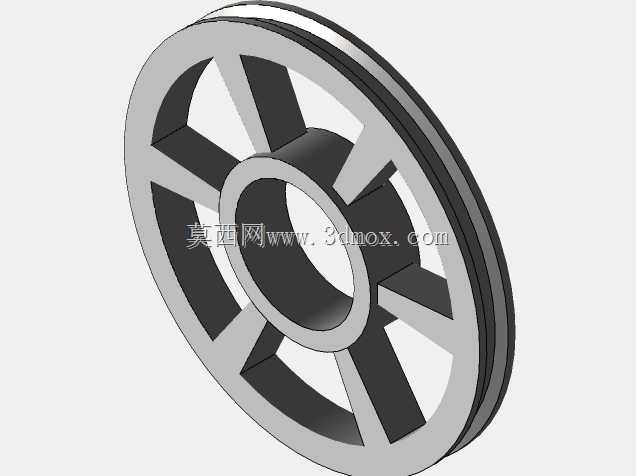

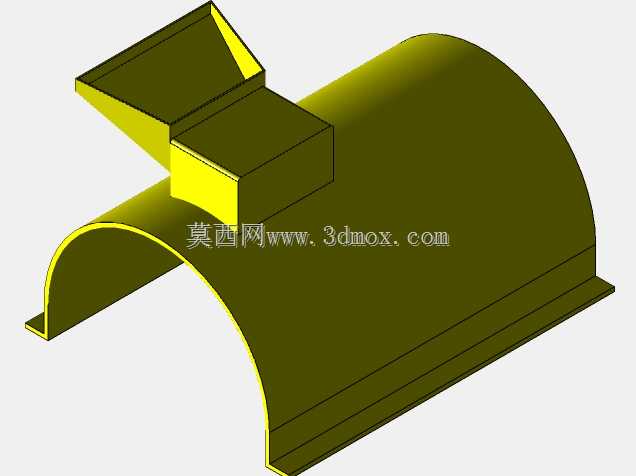

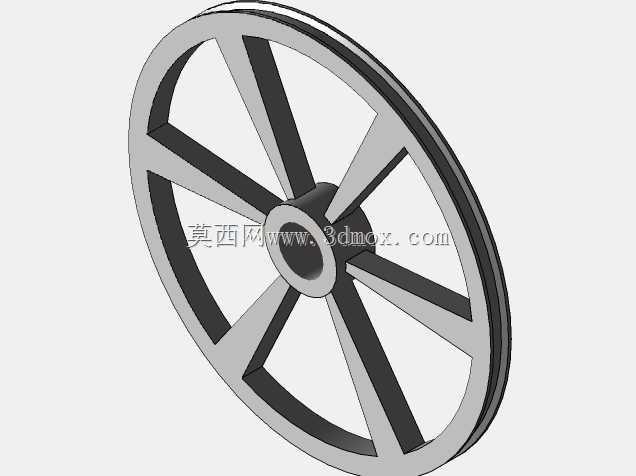

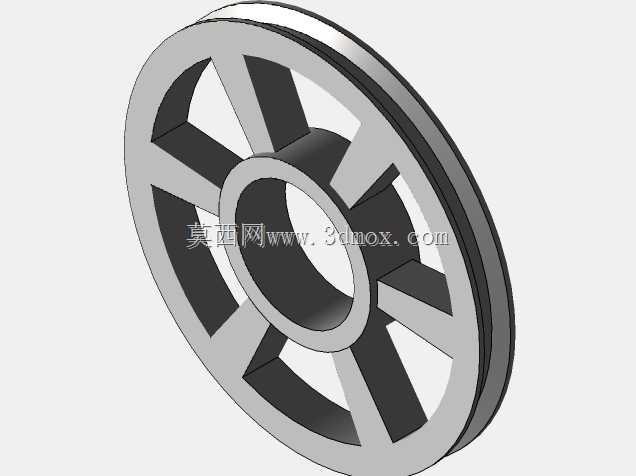

　　整机占地尺寸不足1.2平方米，可在狭小的加工场地内灵活移动，转场作业时无需额外吊装设备，单人即可推动设备完成位置转移，适配流动加工的作业需求。碾磨腔体外侧设置有可开合的检修护罩，日常维护时可快速打开护罩调整碾磨间隙，根据加工需求切换不同出料粒度，既可以加工粗颗粒的玉米碴，也可以调整间隙产出细度均匀的玉米粉，腔体与物料接触的部位均采用光滑圆弧过渡设计，不存在物料积存的死角，加工完成后清理残留物料十分便捷，避免不同批次物料交叉混杂。设备的动力组件布置在碾磨腔体侧下方，通过带传动结构连接碾磨主轴，传动部位外侧设置全封闭防护壳，避免作业过程中粉尘、谷物碎屑进入传动部件，同时也能防止操作人员误触传动结构引发安全隐患。

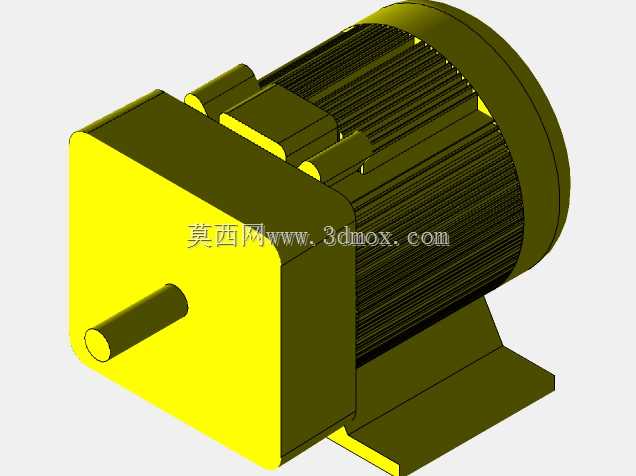

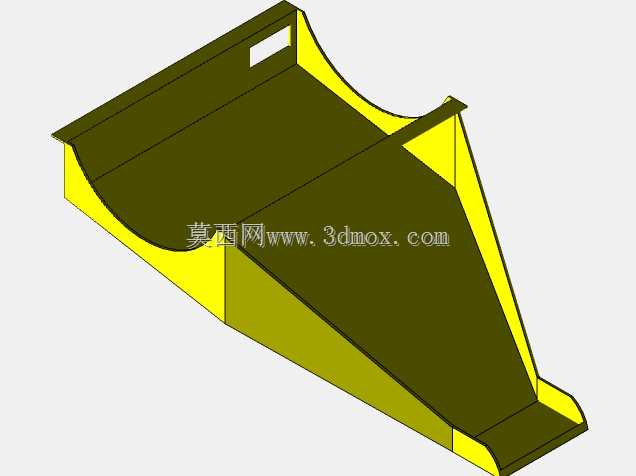

　　倾斜导槽的倾斜角度经过反复校核，角度设置为32度，既能够保证加工后的物料依靠自重顺畅滑落，不会在导槽内堆积堵料，也不会因为角度过大导致物料出料速度过快造成粉料飞溅。框架下部预留有动力单元的安装空间，可根据使用场景选配电动机或者柴油机作为动力源，适配无稳定供电的乡村户外作业场景，整体结构没有复杂的异形加工件，大部分零部件采用标准型材与通用紧固件连接，生产加工难度低，后期维护更换配件的成本也相对低廉，非常适合小型加工场景的使用需求。
