RFCC催化器冷却器提升结构优化设计

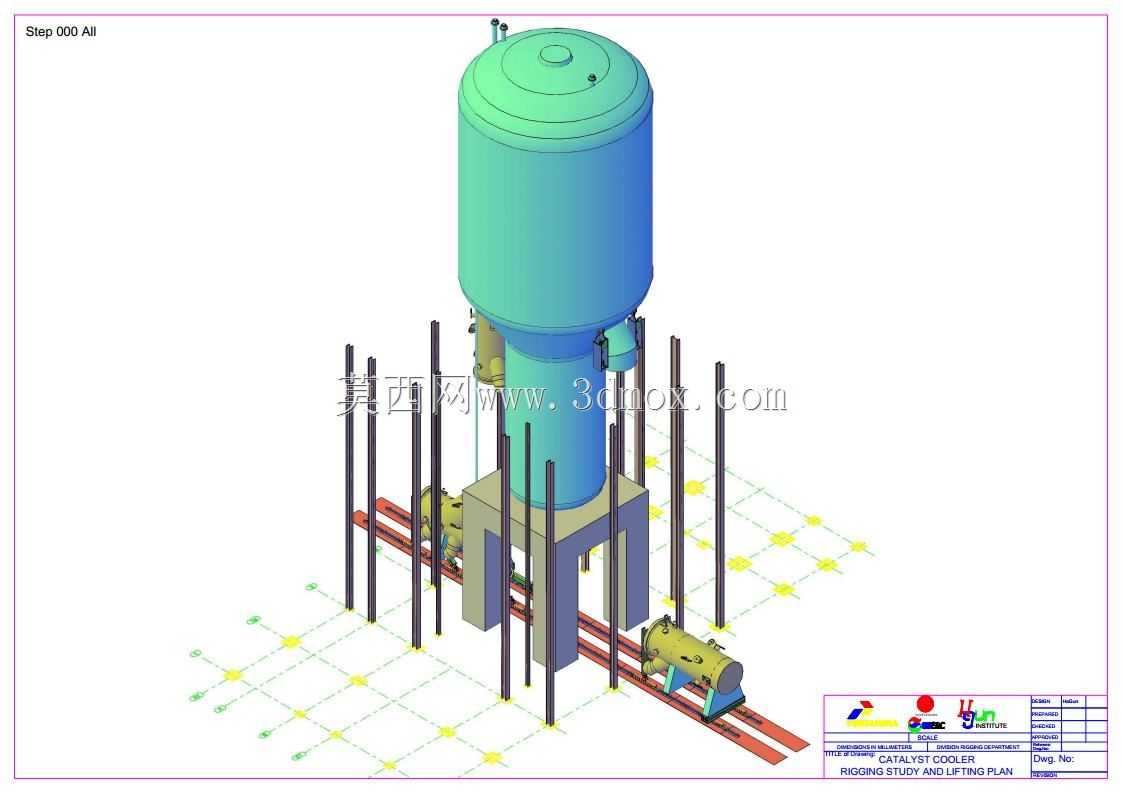

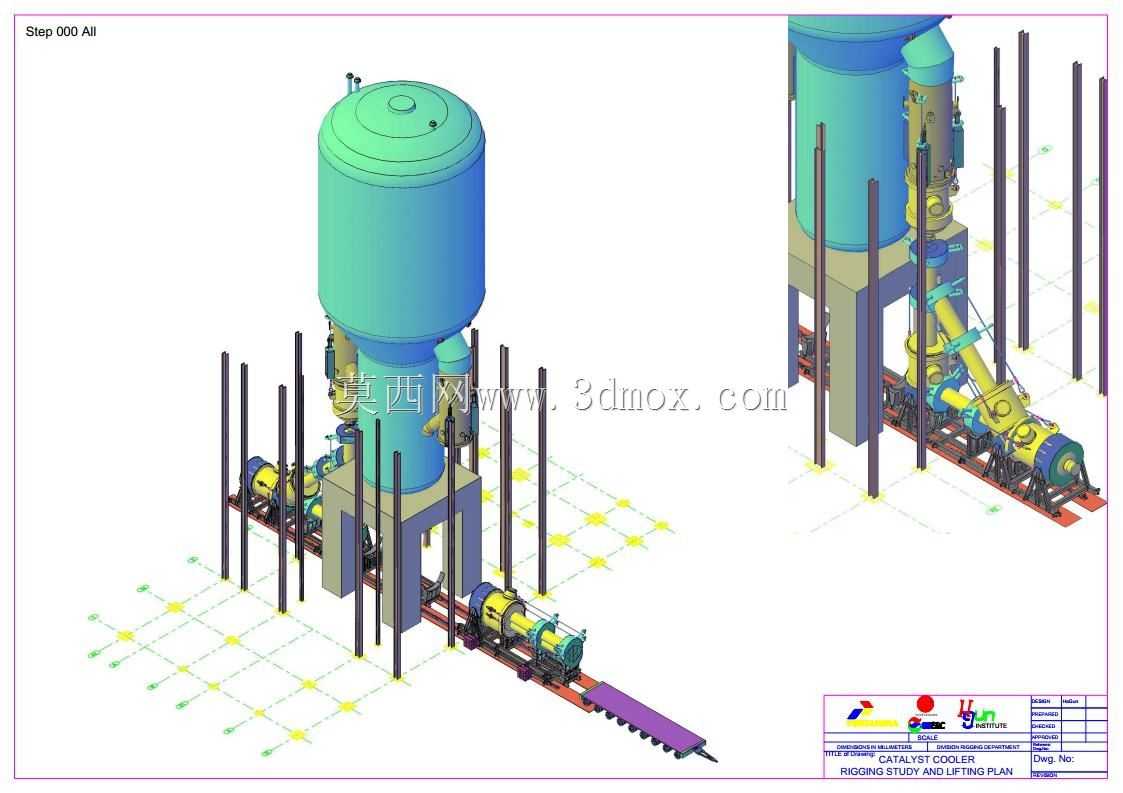

　　这套结构针对炼油厂RFCC装置现场催化器冷却单元的运维痛点做了定向优化，核心解决原有冷却器布置位置偏低、催化剂输送路径弯折过多导致的压降偏大、检修作业空间不足的问题。从现场安装边界来看，整套装置依托现有装置区的混凝土支墩做承载基础，主冷却罐体采用立式承压结构，底部通过型钢焊接支架与预埋基础板固定，罐体中心距两侧操作通道的预留距离满足日常巡检、阀门操作的安全间距要求，罐体顶部的放空口、测温测压接口的布置避开了上方管廊的斜撑位置，不会出现管线碰撞的问题。设计过程中优先梳理了催化剂与冷却介质的流向逻辑，将原有的水平出料管线调整为带倾斜角度的提升输送路径，管线的弯折处全部采用大曲率半径的冲压弯头，减少催化剂颗粒在管线内的沉积堵塞风险，

　　每段管线的支吊架位置都经过载荷核算，避免长距离管线运行过程中出现振动位移。配套的机泵组布置在罐体侧方的低位基础上，泵入口的直管段长度满足流体输送的稳流要求，泵体与管线的连接处设置了软连接结构，抵消设备运行的振动传递。整套钢架支撑结构采用H型钢与角钢组合焊接，立柱底部与基础的连接采用二次灌浆固定，立柱之间的横撑、斜撑布置避开了设备的人孔、拆卸法兰的操作空间，后期检修时不需要大面积拆除支撑结构就能完成管束抽芯、阀门更换作业。从管线排布来看，冷却水管线、催化剂输送管线、反吹管线采用分层布置，不同介质的管线之间预留了足够的保温层安装空间，管线上的阀门、仪表元件全部布置在操作面一侧，站在地面操作平台就能完成常规的参数调整与阀门切换。

　　这套提升设计没有改动原有冷却器的核心换热参数，只是通过调整设备安装高度、优化管线走向、重构支撑结构，在不新增占地的前提下提升了单元的运行稳定性，降低了日常运维的作业难度，适配现有RFCC装置不停产改造的安装需求，所有连接法兰的尺寸、压力等级都和原有装置的接口保持一致，改造时不需要额外加工过渡连接件，现场施工的焊接、装配工作量控制在合理范围内。
