钳工划线用高度可调表面量规结构

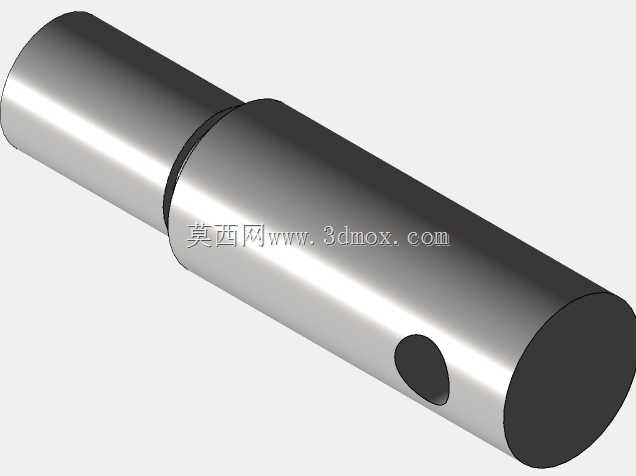

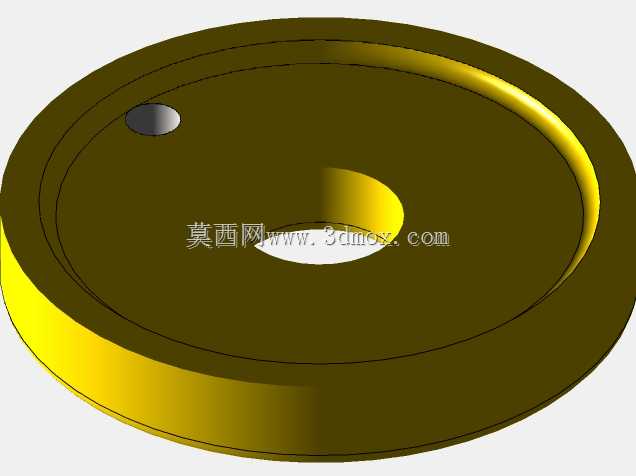

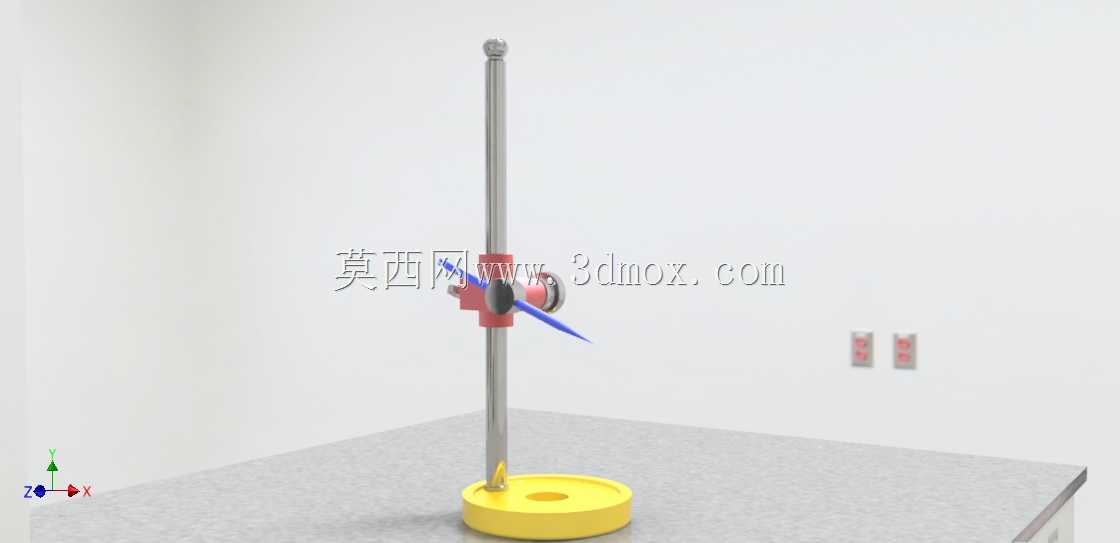

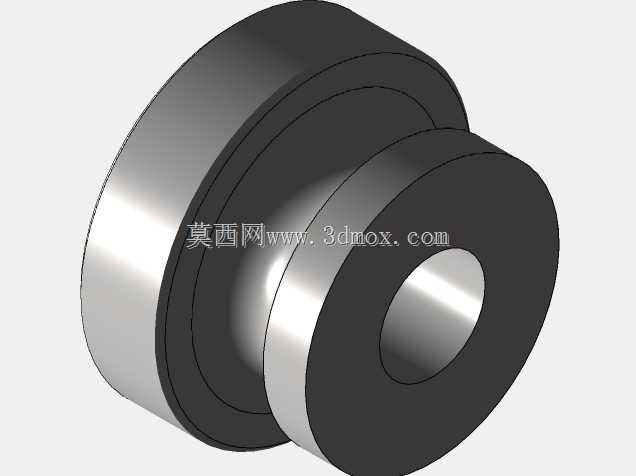

　　在机加工划线工序、工装调试、钣金件基准找正的现场作业里，这类表面量规是一线钳工、装配工手边离不开的基础工具，它不需要复杂的读数机构，核心作用就是在平行于基准台面的工件上划出等高标记线，或是快速校验工件表面与基准面的平行度误差，相比高度尺这类带读数的精密量具，它的操作门槛更低，划线作业效率更高，适合大批量工件的快速划线定位。从结构设计来看，这套量规采用了经典的立柱式悬臂结构，底部是带定位沉孔的圆形铸铁底座，底座底面经过精磨处理，能够稳定吸附在划线平台、花岗石平板这类基准工作面上，不会因为划线时的侧向力出现滑移；立柱采用淬硬处理的光轴结构，表面粗糙度控制在Ra0.8以内，保证滑套上下移动时的顺畅度，同时长期使用不会出现磨损松旷。

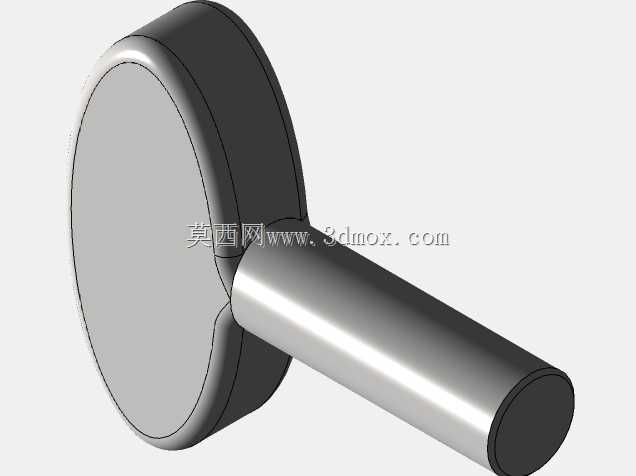

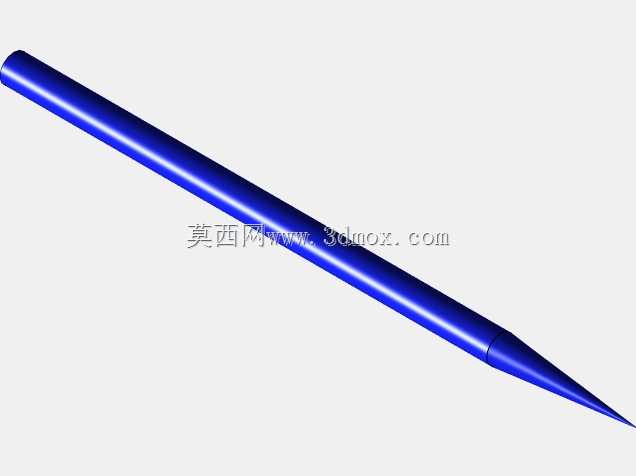

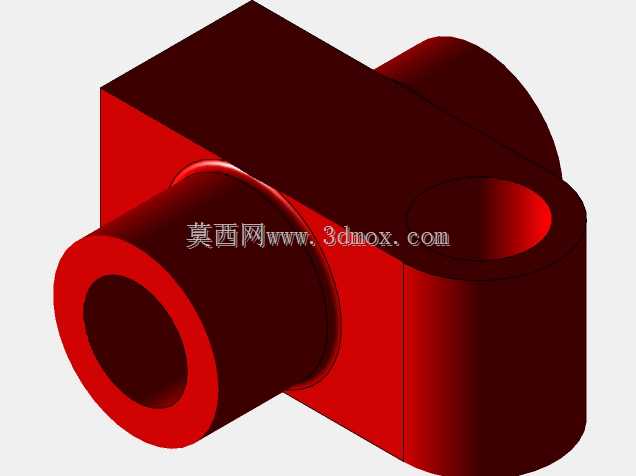

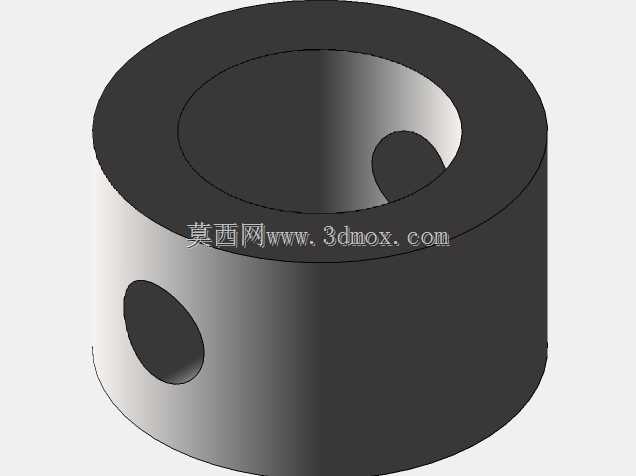

　　滑套部分集成了锁紧机构与划针装夹位，滑套与立柱的配合间隙控制在0.02mm以内，既保证滑动无卡滞，又不会因为间隙过大导致划线时出现高度偏差；锁紧旋钮采用偏心压紧结构，只需要单手旋转就能完成滑套的高度固定，不需要额外使用扳手，作业时可以一手扶住工件，一手调整量规高度，操作连贯性更强。划针采用高速钢材质磨制，针尖角度控制在15度到20度之间，既保证划线时的线条清晰度，又能减少针尖磨损，划针的装夹孔带有微调结构，可以小范围调整划针的伸出长度，适配不同高度差的工件划线需求。从安装边界来看，底座直径设计为80mm，立柱总高度300mm，有效划线高度范围覆盖0到280mm，能够满足绝大多数中小型机加工零件、钣金焊接件的划线作业需求，

　　整体重量控制在1.2kg左右，方便在不同工位之间转移携带。在实际使用场景中，这类量规除了基础的划线作业，还可以配合塞尺完成工件表面平面度的快速检测，或是在设备装配时用来校准多个零件的安装等高面，比如装配流水线导轨时，可以用它快速校验多段导轨的上表面是否处于同一水平面，相比百分表找正的方式，它的检测速度更快，适合粗调阶段的快速定位。设计时特意将滑套的操作旋钮设置在侧面，不会遮挡划线时的视线，划针的安装位与立柱中心的偏心距控制在30mm，能够深入到工件的台阶面、凹槽内部进行划线，避免立柱与工件边缘发生干涉。底座的沉孔设计可以配合压板将量规固定在专用工装台上，用于批量零件的重复划线作业，不需要每次都重新调整高度，能够大幅提升批量加工的划线效率。整体结构没有多余的复杂零件，所有易损件都采用通用标准件，划针磨损后可以快速更换，锁紧机构的弹簧、偏心轴都是标准五金件，后期维护成本极低，非常适合生产现场的高频次使用场景。
