发电厂转速控制用分体式齿圈结构设计

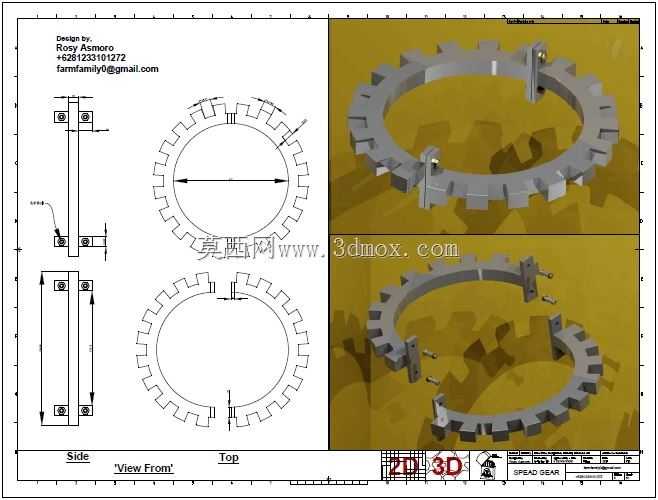

　　这款齿圈结构主要面向发电厂转速控制场景设计，核心作用是配合转速传感器完成转轴转速的实时采集，为机组转速闭环控制提供可靠的脉冲信号源，是发电厂调速系统中不可或缺的机械触发部件。从结构设计来看，采用了分体式开口齿圈构型，区别于传统整体式齿圈需要套装到轴端、必须拆解部分轴系部件的安装方式，这种开口结构可以直接卡装在待测转轴的对应安装位置，通过齿圈上预留的安装支耳完成锁紧固定，大幅降低了现场改造、运维更换的施工难度，尤其适合已投运机组的测速部件加装作业，无需大范围拆解轴系即可完成安装。齿部参数设计上，采用了等模数等齿距的渐开线齿形，齿顶与齿根的过渡圆角做了优化处理，既保证了齿部在转动过程中每一个齿经过传感器探头时，

　　能产生均匀稳定的磁阻变化信号，避免出现信号丢脉冲、波形畸变的问题，同时也减少了齿部在高速转动下的风阻与应力集中，适配发电厂转轴长期连续运转的工况需求。安装边界方面，齿圈的径向尺寸严格匹配待测转轴的外径范围，开口处的锁紧间隙预留了合理的调整量，可适配一定范围内的轴径公差，安装支耳的孔位采用对称布局，锁紧后齿圈的同轴度偏差可控制在合理区间，避免转动过程中出现齿圈偏摆、蹭碰传感器探头的问题。从功能特性来看，齿圈的齿宽经过匹配计算，刚好覆盖常用磁电式、霍尔式转速传感器的探头感应范围，不会因为齿宽过窄导致信号强度不足，也不会因为齿宽过大造成不必要的材料浪费与转动惯量增加。齿圈整体采用金属材质加工，表面做了防锈处理，

　　可适应发电厂车间内存在一定油污、粉尘的运行环境，长期使用不会出现齿部锈蚀、卡滞的问题。在实际应用中，这类齿圈通常安装在发电机转轴或者汽轮机调速端的轴段上，与固定在机架上的转速传感器保持规定的感应间隙，当转轴带动齿圈转动时，传感器通过识别齿与齿槽经过时的信号变化，计算出实时转速值，传递给调速控制系统，当转速超出阈值时系统可及时做出调整，保障机组运行转速稳定在设计区间内，避免出现超速、转速波动过大等影响发电安全的问题。设计过程中也充分考虑了拆装便利性，分体结构的连接部位做了定位止口，重复拆装时不会出现齿距错位，保证再次安装后测速精度不受影响，支耳的锁紧结构采用标准紧固件，现场运维时使用常规工具即可完成松紧调整，无需专用工装配合。
