行星轮系内啮合齿轮传动结构设计

项目分类:齿轮 发布时间:2022-04-11 ID:603879
  • 行星轮系内啮合齿轮传动结构设计
  • 行星轮系内啮合齿轮传动结构设计
  • 行星轮系内啮合齿轮传动结构设计
  • 行星轮系内啮合齿轮传动结构设计
  • 行星轮系内啮合齿轮传动结构设计
  • 行星轮系内啮合齿轮传动结构设计
  • 行星轮系内啮合齿轮传动结构设计
  • 行星轮系内啮合齿轮传动结构设计

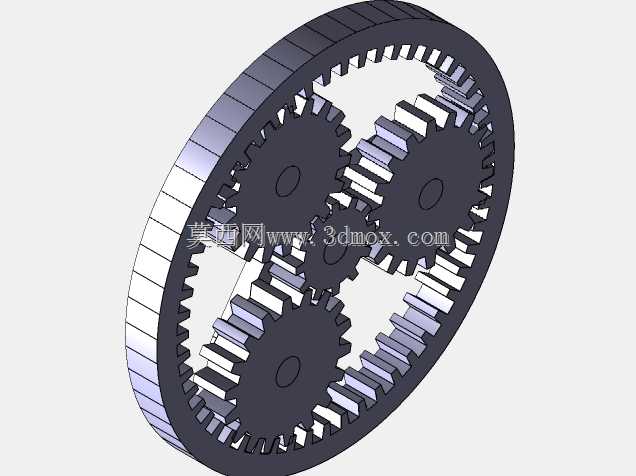

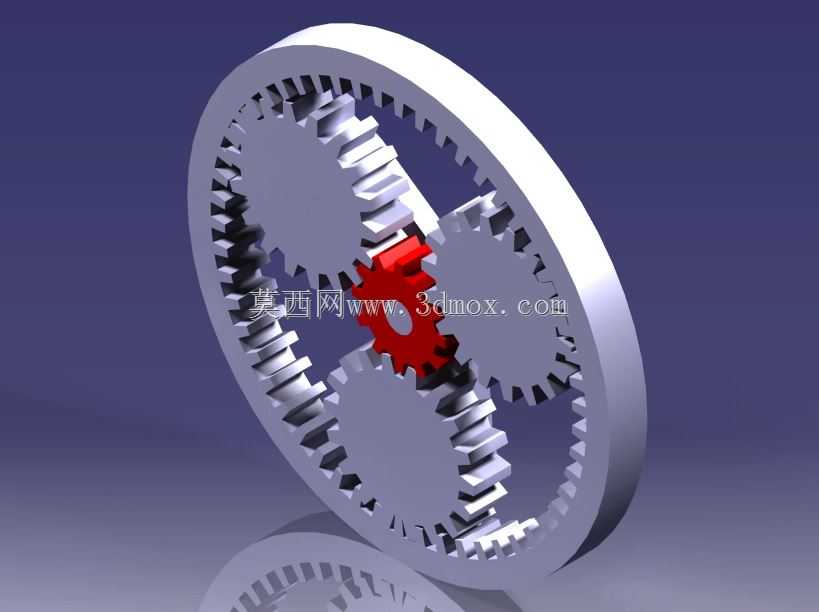

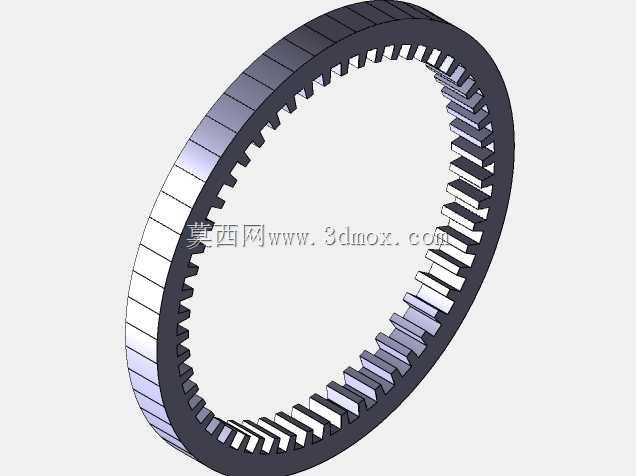

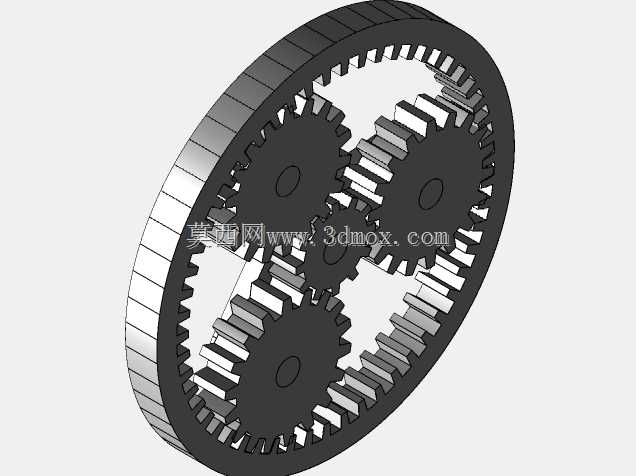

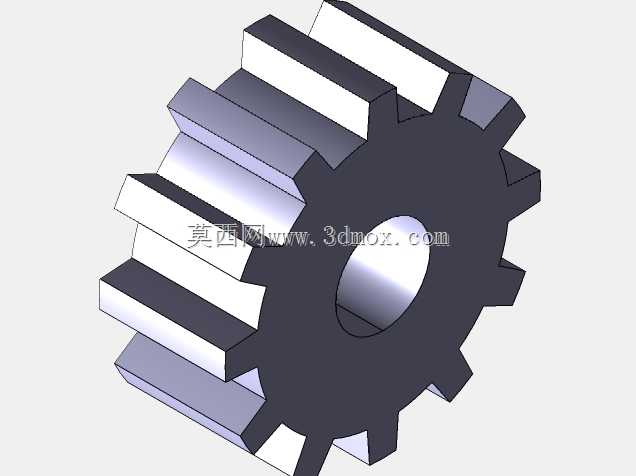

  这套行星轮系结构采用内齿圈搭配多行星轮的布局形式,中心太阳轮采用差异化配色做结构区分,能够直观展示周转轮系的运动传递逻辑,在实际工业场景中,这类结构常被集成进小体积大传动比的动力传输单元中,覆盖轻工输送设备、小型伺服传动模组、精密分度机构等多个应用场景。从功能特性来看,该轮系可在同轴输入输出的布局下实现较高的减速比,相比平行轴定轴轮系,同等传动比下结构径向尺寸能压缩40%以上,同时多行星轮均匀分担载荷,单齿承受的啮合冲击力更小,运行平稳性更优,适合中低速重载的传动工况。设计过程中首先确定了内齿圈的齿形参数,采用渐开线齿廓保证啮合过程的传动比恒定,齿侧间隙预留0.02-0.05mm的装配公差,避免热胀冷缩或加工误差导致的卡滞问题;

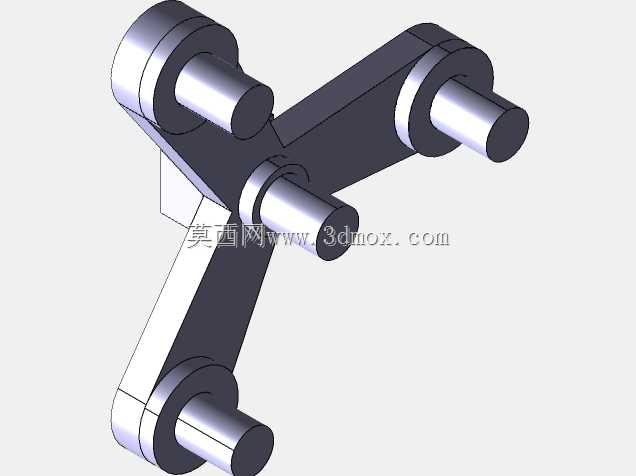

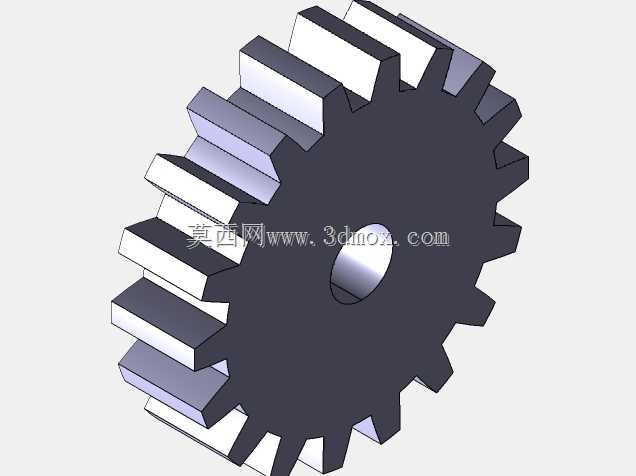

  行星轮数量设置为三个,沿内齿圈圆周120度均匀分布,每个行星轮同时与太阳轮、内齿圈啮合,载荷分配系数控制在1.1以内,保证各轮齿受力均匀。安装边界方面,内齿圈作为固定构件时,外径可根据安装腔体的尺寸做适配调整,输入端太阳轮的轴伸长度预留键槽安装位置,行星架作为输出端时,端面设置均布的螺纹孔用于连接负载,整体轴向尺寸紧凑,可直接嵌入设备的传动腔体内,不需要额外设置复杂的支撑结构。实际建模过程中对齿根过渡曲线做了圆角处理,避免应力集中导致的轮齿断裂问题,啮合位置做了干涉检查,确保全齿宽啮合过程中无齿顶碰撞、齿侧卡滞的情况,轮系的传动效率可达到0.97以上,适合长期连续运行的传动场景。

  这类行星轮系结构在选型时需要注意输入转速与额定扭矩的匹配,当内齿圈作为转动构件时还可实现差动传动功能,适配差速机构、调速机构的特殊使用需求,建模时保留了所有齿形的完整参数,可直接导入工程图模块生成加工图纸,也可用于传动仿真的运动学分析,验证不同负载下的轮系受力情况。
