摩托车传动链轮激光切割适配结构

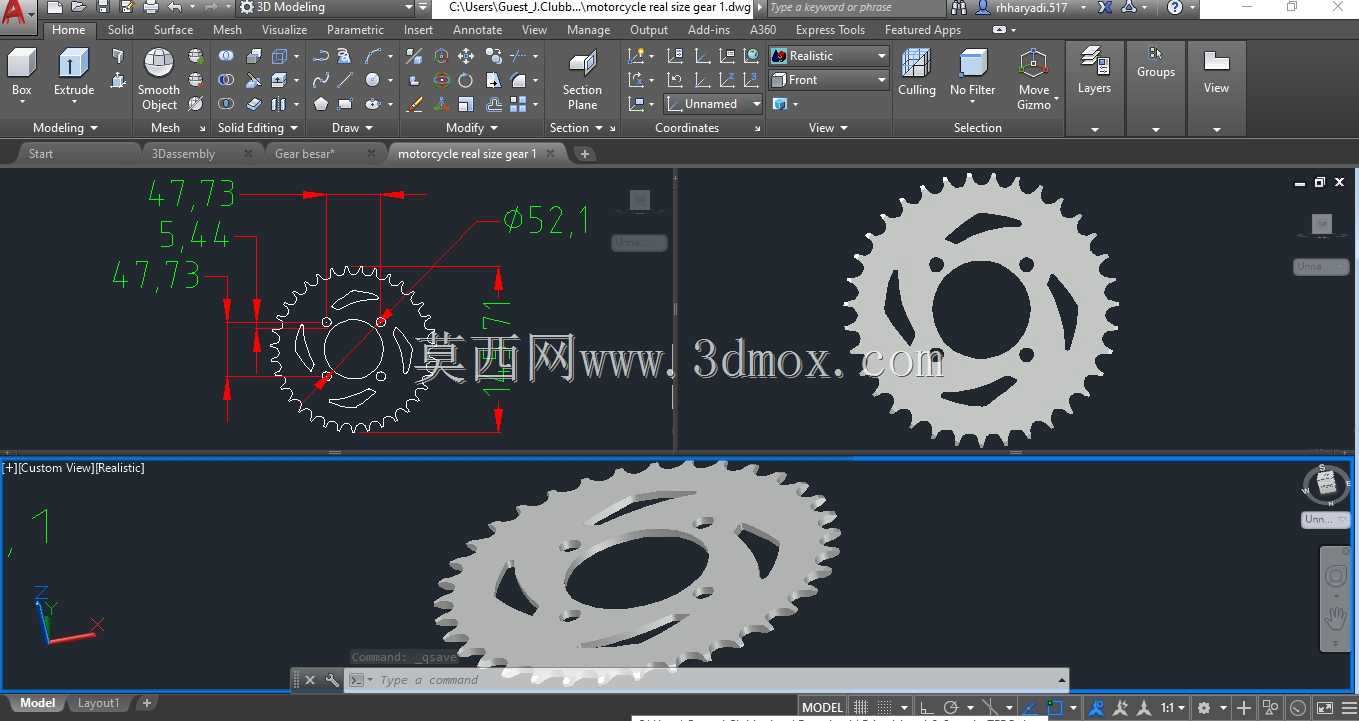

　　这款链轮结构主要适配中小排量跨骑式摩托车的后传动系统，直接对应后轮安装位，作用是和发动机输出端的小链轮配合，通过链条传递动力，把发动机输出的扭矩转化为后轮的驱动力，直接影响车辆的传动效率和行驶平顺性。设计之初是围绕激光切割加工工艺做的适配，整体轮廓采用等齿距渐开线齿形，齿部参数匹配常规428型号摩托车传动链条，保证啮合时不会出现跳齿、咬链的问题。从安装边界来看，中心定位孔对应轮毂的安装凸台，周围四个均布的安装孔位完全匹配常规摩托车后轮毂的固定螺栓间距，不需要额外做转接法兰就能直接装夹固定，安装时只要对齐定位止口，按对角顺序拧紧固定螺栓就能保证同轴度，避免运转时出现偏摆。齿顶圆直径控制在171mm，中心安装孔直径52.1mm，

　　相邻安装孔的中心距分别对应47.73mm、47.73mm、5.44mm的尺寸公差，所有孔位的公差都控制在激光切割能稳定达到的±0.1mm范围内，不需要后续二次铣削就能满足装配要求。齿面没有做额外的尖角处理，是因为常规激光切割工艺的切口特性无法加工出完全尖锐的齿尖，现有齿端的圆角过渡反而能减少链条啮合时的应力集中，一定程度上降低链条和链轮的早期磨损。链轮本体上开了三组对称的减重槽，在保证整体结构强度的前提下降低了旋转件的自重，减少后轮的非簧载质量，对提升行驶时的减震响应有一定帮助。实际应用中，这款结构可以直接用钢板激光切割下料后做去毛刺处理，再经过表面淬火就能装车使用，适合小批量定制或者维修替换场景，不需要开模就能快速生产，加工周期短，成本控制优势明显。建模时完全按照实际加工的工艺约束做了结构优化，没有设计超出常规激光切割加工能力的特征，所有轮廓都是连续的闭合路径，切割时不需要频繁抬刀走位，能有效提升加工效率，减少板材浪费。
