多铰接点联动支撑传力结构件

项目分类:通用机械零部件 发布时间:2022-04-11 ID:603977
  • 多铰接点联动支撑传力结构件
  • 多铰接点联动支撑传力结构件
  • 多铰接点联动支撑传力结构件
  • 多铰接点联动支撑传力结构件
  • 多铰接点联动支撑传力结构件
  • 多铰接点联动支撑传力结构件

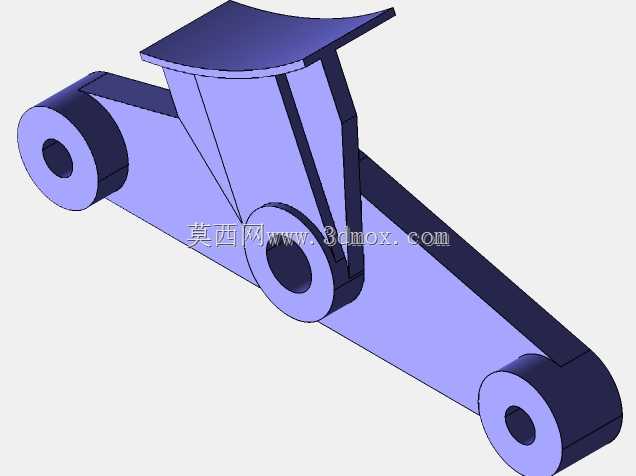

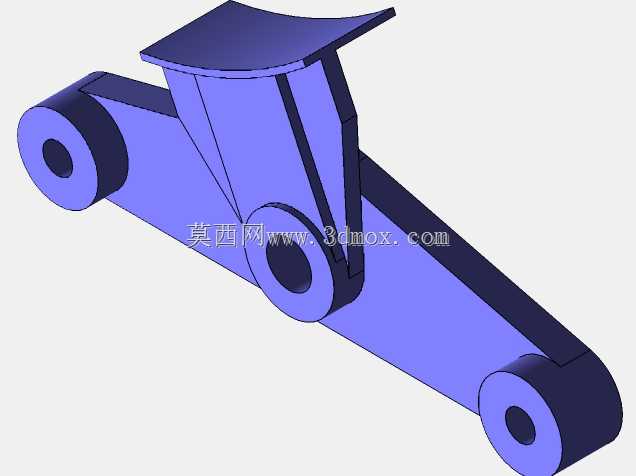

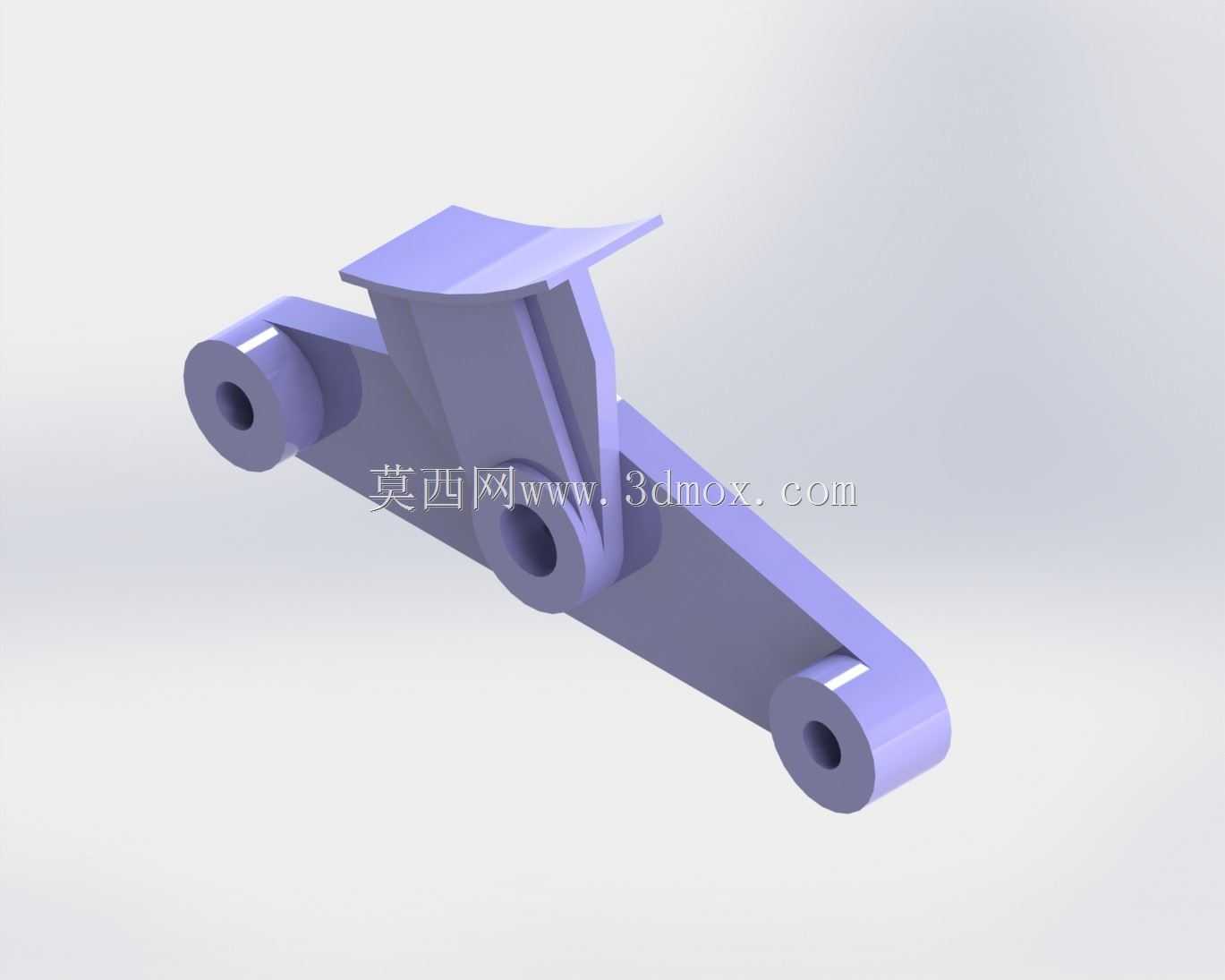

  这类多铰接点支撑构件常见于需要实现往复摆动、多点位传力的工业设备联动机构中,在轻工自动化生产线的物料拨送工位、小型检测设备的姿态调整模组、以及部分专用工装的夹紧联动单元里都能见到同逻辑的结构应用。从结构布局来看,三个带同轴通孔的铰接耳座分别分布在构件的三个端点位置,每个铰接孔都做了等直径的同轴度公差预留,孔壁厚度根据对应点位的受力载荷做了差异化设计,受力最大的中部铰接耳座做了双侧加厚的加强筋过渡,避免长期交变载荷下出现耳座根部开裂的问题。构件主体采用变截面的肋板布局,从中间铰接点向两端延伸的过程中,截面厚度随传力路径的载荷变化逐步收窄,既保证了整体刚性,又尽可能控制了构件自身重量,减少联动过程中的惯性冲击。

  设计阶段需要优先匹配安装边界的空间约束,三个铰接点的中心距需要严格对应配套机构的连杆运动轨迹,避免装配后出现运动卡滞或者死点位置,每个铰接孔的端面都预留了标准轴套的安装台阶,可根据实际工况选配铜套或者含油轴承,降低铰接位置的磨损速率。构件的安装面没有做额外的复杂曲面,所有非配合面都采用平直的肋板过渡,既降低了加工过程中的铣削工作量,也方便后续做表面防锈处理。在实际使用场景中,这类构件通常作为中间传力件连接驱动端和执行端,驱动端的往复直线或者摆动动作通过该构件传递后,会在另外两个铰接点输出预设轨迹的联动动作,相比单臂传力结构,三铰接点的布局可以实现更复杂的运动轨迹输出,同时分散单个铰接点的受力载荷,提升整套机构的运行寿命。建模过程中需要重点校验三个铰接孔的轴线平行度,以及肋板与耳座过渡位置的圆角处理,避免应力集中,同时要预留铰接位置的装配间隙,保证销轴装配后构件可以顺畅摆动,不会出现干涉问题。
