组合式直角支撑定位块结构设计

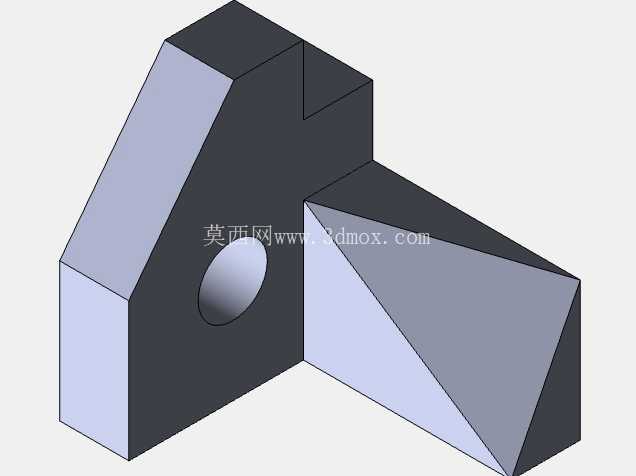

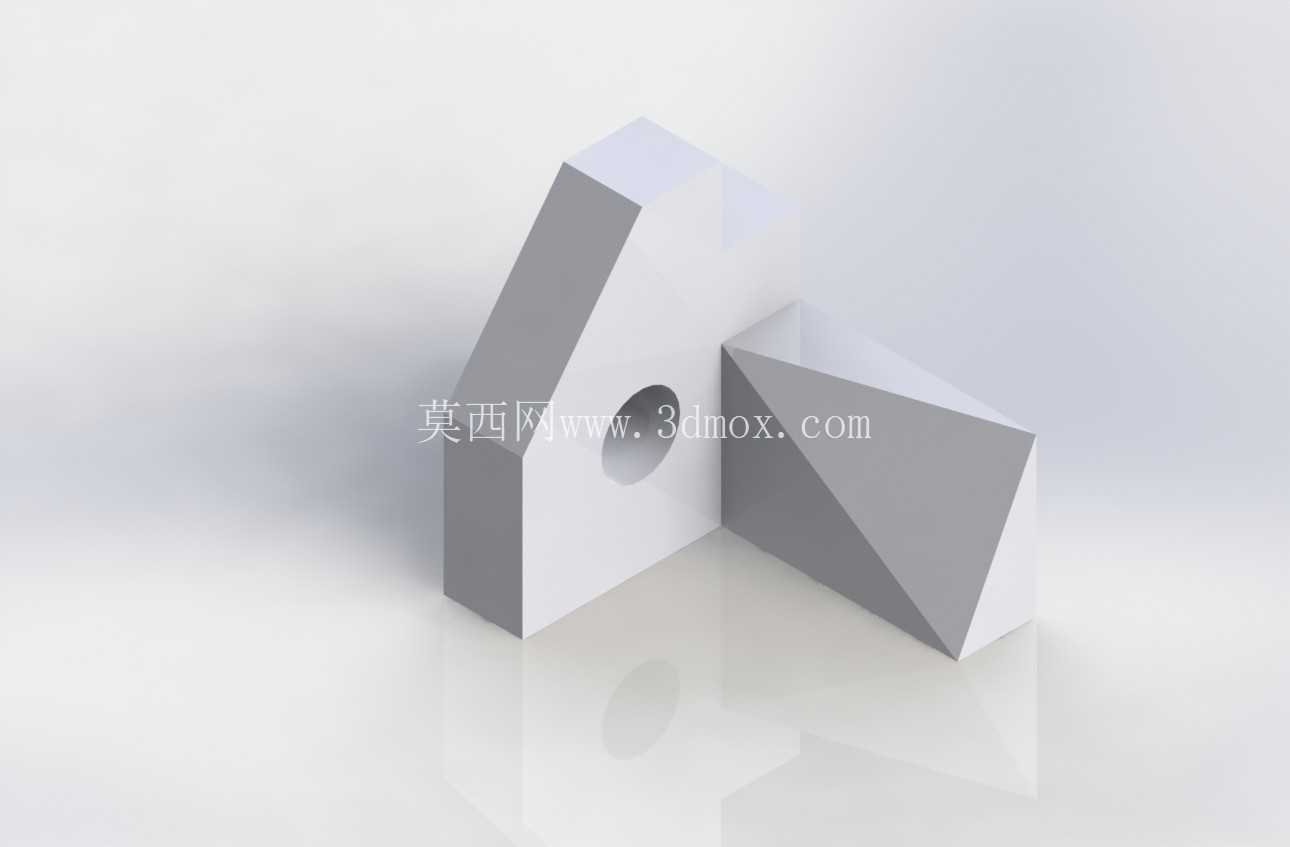

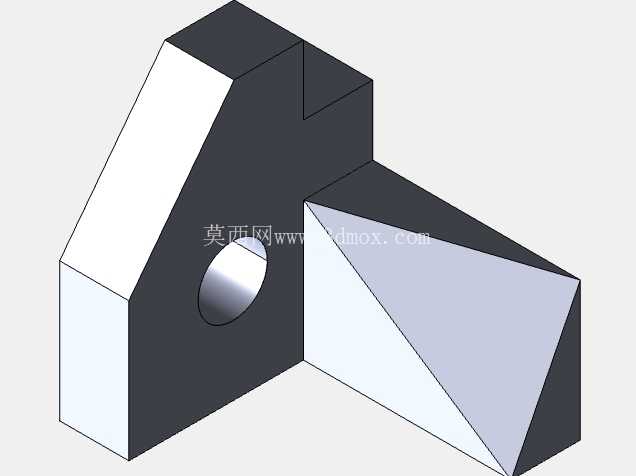

　　这套组合式直角支撑定位构件，主要面向工装夹具搭建、小型设备机架定位、非标自动化工位辅助支撑场景使用，在小尺寸工件装夹、检测工位定位、实验平台搭建等工况下，能够提供稳定的直角基准支撑，替代传统焊接式直角座的不可调缺陷，降低工装改造成本。构件分为两个独立单元，带孔直角块与三角斜撑块，拆分式设计可根据实际安装空间灵活组合，既可以单独作为直角定位挡块使用，也可以拼接后形成带斜向加强的高刚性支撑结构，适配不同负载等级的定位需求。带孔直角块采用L型截面设计，垂直立面与水平底面的垂直度公差控制在0.02mm以内，立面中部开设的通孔可用于安装锁紧螺栓，或是穿入定位销实现与安装基板的快速固定，孔位周边做了沉台处理，避免螺栓头突出支撑面影响工件贴合。

　　三角斜撑块的两个直角面可分别与直角块的立面、底面贴合，拼接后形成三角形稳定结构，大幅提升侧向受力时的抗形变能力，在承受侧向推力时，应力可通过斜撑面均匀传导至安装基面，避免直角根部出现应力集中导致的断裂问题。设计阶段优先考虑了安装边界的适配性，两个构件的所有棱边均做了C1倒角处理，既避免安装时割手，也能消除锐边磕碰产生的毛刺影响定位精度；构件底面与立面的平面度控制在0.015mm以内，保证与安装面、被支撑工件的贴合度，减少定位间隙带来的位置偏差。实际使用中，可根据工位的支撑高度需求，选择是否加装斜撑块：当仅需轻载定位、安装空间狭小时，单独使用L型直角块即可满足挡停定位需求；当需要承受较大的侧向负载、或是作为长期固定支撑座使用时，

　　将三角斜撑块与直角块拼接后通过螺栓锁紧，整体刚性可提升60%以上，能够适配切削工位、压装工位的辅助支撑需求。构件的所有安装孔位均采用标准公制尺寸，可与市面上通用的铝型材配件、工装平板T型槽直接适配，无需额外加工转接件，降低现场安装的调试周期。两个拼接单元的配合面做了精磨处理，拼接后无明显缝隙，不会因长期受载出现配合面错位的问题，整体结构无易损件，日常使用仅需定期清理贴合面的切屑、灰尘即可维持定位精度，维护成本极低。
