带中心方孔的正六面体几何结构件

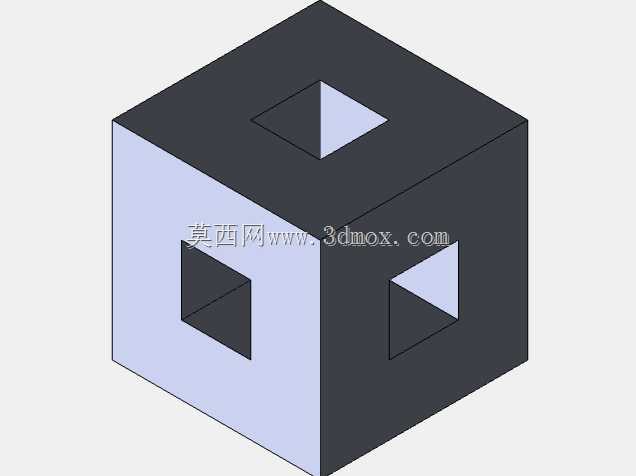

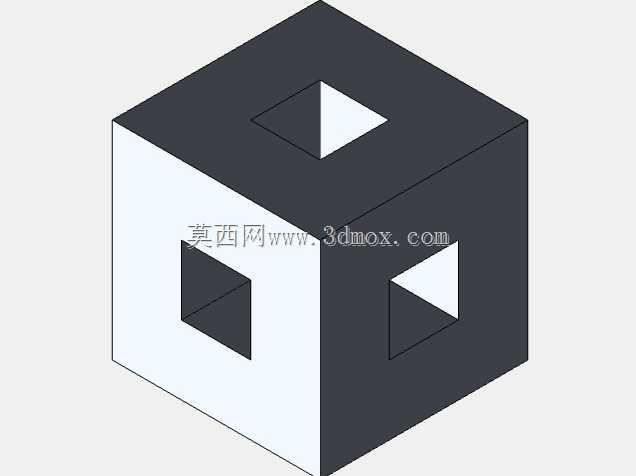

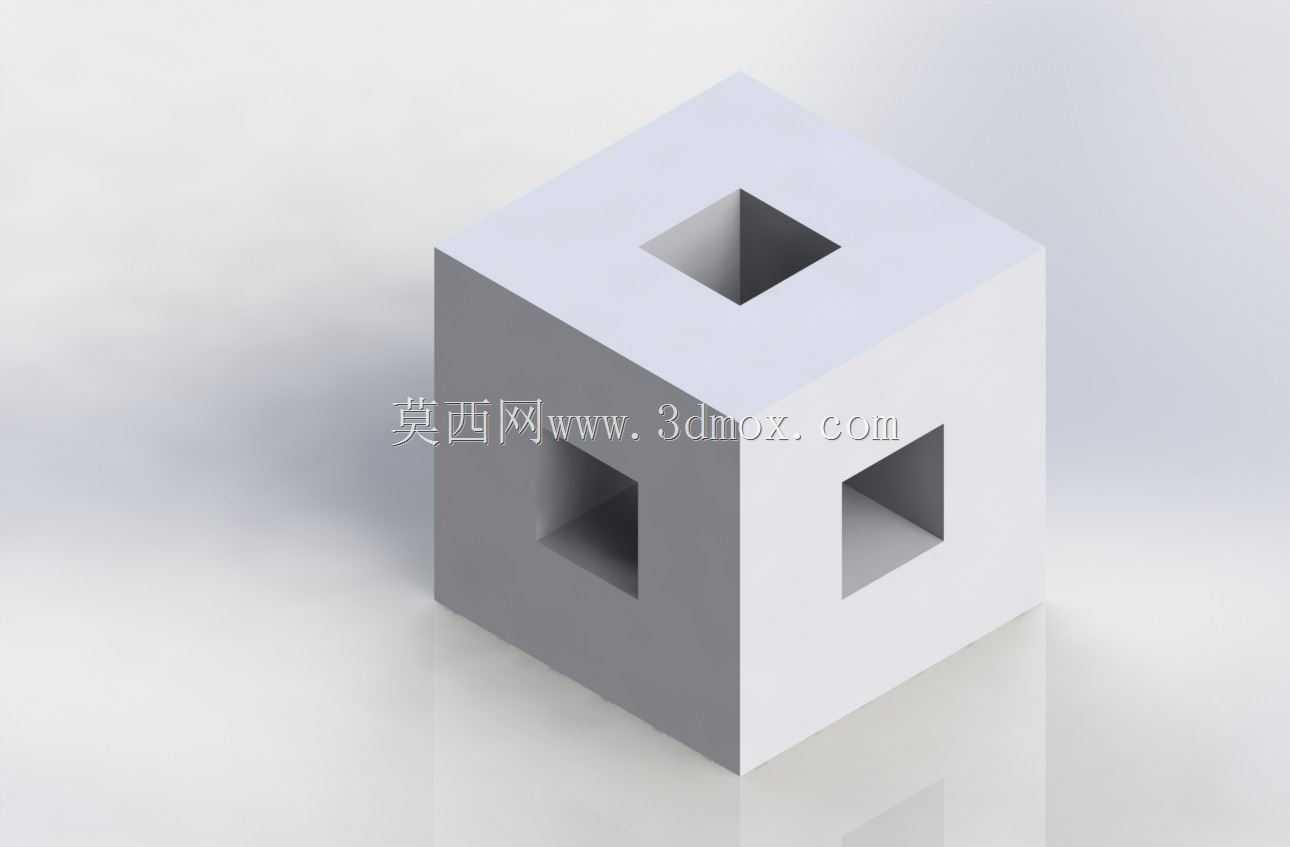

　　在机械结构验证、几何教学演示以及工装定位基准搭建的场景中，这类带正交贯通方孔的正六面体构件有着非常广泛的应用。不同于常规实心立方体结构，该构件在三个互相垂直的端面中心位置，分别开设了尺寸一致的正方形贯通孔，三个孔道在立方体几何中心处交汇连通，形成了完全对称的镂空内部结构。从实际使用角度出发，这种结构常被用作空间坐标校准的基准块，三个正交的孔道可以分别对应X、Y、Z三个轴向的定位基准，在三坐标测量设备的精度校验、多轴加工中心的工位原点标定场景中，能够依靠自身完全对称的结构特性，减少基准找正的误差，提升校准效率。设计这类构件时，首先要确定正六面体的基础边长，所有外表面的平面度、相邻面的垂直度公差需要控制在较高精度等级，

　　避免因外形基准偏差影响后续孔位的加工精度。三个方孔的截面尺寸保持完全一致，孔的中心线必须严格对应所在端面的几何中心，且三条孔道中心线要两两垂直并交汇于立方体的形心位置，孔壁与外端面的垂直度、孔道内壁的表面粗糙度都需要匹配实际使用场景的要求——如果作为定位基准使用，孔壁需要满足一定的耐磨要求，可在建模时预留后续镶套的壁厚空间；如果作为教学演示的几何模型，则可以适当降低公差要求，优先保证结构的可视化效果。从安装边界来看，该构件的外轮廓为标准正六面体，安装时可依靠任意一个平面作为支撑面贴合工装平台，三个方向的方孔可以作为穿装定位销、连接杆的通道，不需要额外设计复杂的装夹结构，依靠自身的平面基准即可实现稳定固定。在结构受力层面，

　　这种中心交汇的镂空设计在保证整体对称减重的同时，立方体的棱边和剩余实体部分依然保留了足够的结构刚度，不会因为开设贯通孔出现局部应力集中的问题——建模过程中需要在孔道与外表面的交接处、三个孔道内部交汇的棱边位置，根据实际使用的载荷情况设置合理的倒角或圆角，避免尖角位置在受载时出现应力开裂的风险。不同于异形镂空结构，这种三向正交对称的方孔立方体，在建模时可以通过单方向的拉伸切除特征，配合两次轴向阵列即可快速完成主体结构构建，特征逻辑清晰，后续修改尺寸时只需要调整基础立方体边长和方孔的截面参数，就能快速生成不同规格的同类型构件，参数化适配不同的使用场景。在流体分配相关的试验场景中，这类中心交汇的三向通孔结构也可以作为简易的流体分流载体，

　　三个孔道可以分别作为进液和出液通道，依靠中心交汇腔实现流体的混合或分流，此时建模时需要重点关注孔道交汇位置的过渡曲面设计，减少流体在腔体内的阻力滞留。需要注意的是，当该构件作为承重结构使用时，需要根据实际承受的载荷方向，校核孔道周边实体部分的截面强度，避免在垂直于孔道轴线的载荷作用下，孔壁出现变形失稳的情况；如果是作为3D打印的成型验证样件，建模时还要考虑不同打印工艺的支撑需求，比如朝下的孔道位置是否需要添加支撑结构，可在不影响整体尺寸精度的前提下，对孔口位置做微小的工艺倒角，减少后续支撑去除的工作量。整体来看，这种结构看似简单，实则融合了对称结构设计、基准统一原则、工艺适配性等多方面的工程设计考量，不管是作为教学演示的几何案例，还是工业现场的实用工装构件，都能凭借其简洁可靠的结构特性满足使用需求。
