涡轮叶片结构三维设计作品

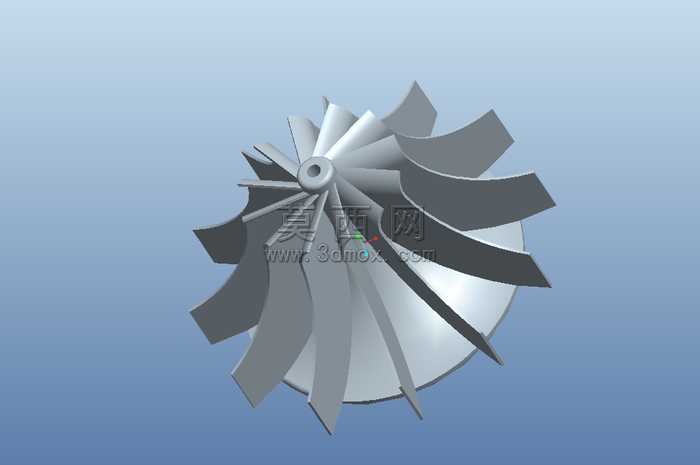

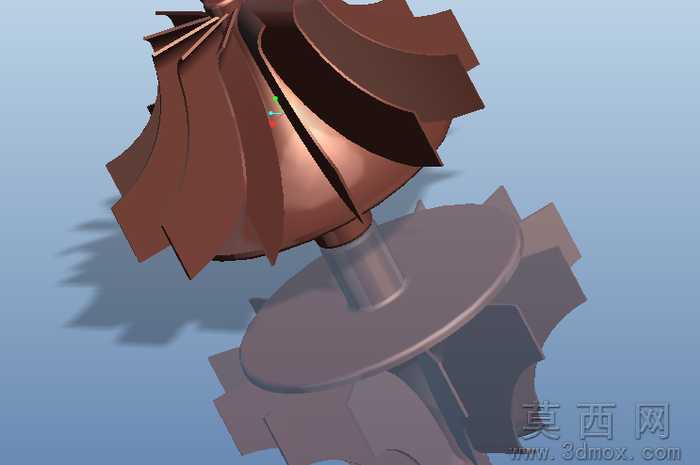

本作品为涡轮叶片的三维结构设计，建模过程依托主流三维工程软件完成，整体采用参数化建模思路搭建，从涡轮的核心轮毂基准开始，先确定整体的回转轴线与安装基准面，再逐一对单个叶片的型面进行轮廓绘制。叶片的曲面造型采用多截面放样结合曲面修剪的方式完成，精准还原了涡轮叶片从叶根到叶顶的厚度渐变、弧度扭转特征，保证叶片型面符合流体动力相关的结构逻辑，叶根位置与轮毂的衔接处做了平滑过渡处理，避免应力集中的结构问题，轮毂下方的连接盘结构也同步完成建模，其上的卡位凸台、定位结构都按照实际装配逻辑做了对应设计，整体装配关系清晰，各部件之间的配合间隙、连接位置都做了合理的参数设定。材质渲染阶段，为模型赋予了金属材质效果，调整了材质的粗糙度、反光度参数，模拟出高温合金部件的金属质感，同时添加了柔和的环境光源，通过多角度打光凸显叶片曲面的弧度变化与结构细节，渲染背景选用简洁的浅蓝纯色，避免多余元素干扰模型本身的结构展示。设计过程中重点考量了涡轮叶片的结构合理性，单个叶片的排布遵循圆周阵列的规则，保证所有叶片在轮毂上均匀分布，相邻叶片之间的流道空间做了合理预留，既还原了涡轮部件的典型结构特征，也让整体模型的结构逻辑符合机械设计的基本要求，模型的细节处理到位，叶片边缘的倒角、轮毂表面的细节特征都有完整呈现，没有出现结构错位、曲面破面的问题，整体模型可用于机械结构认知、相关部件的设计参考等场景，完整展现了涡轮类旋转部件的典型结构特点，从基准搭建到曲面成型，再到细节修饰与材质渲染，每一步都遵循工程建模的规范流程，保证模型的结构准确性与展示效果。
