传感器安装用异形连接支座结构设计

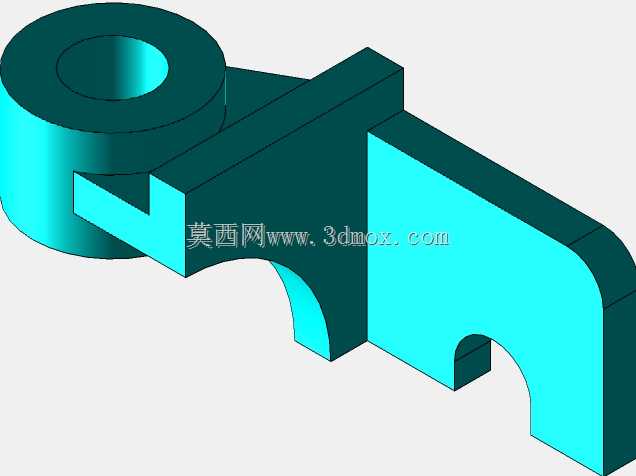

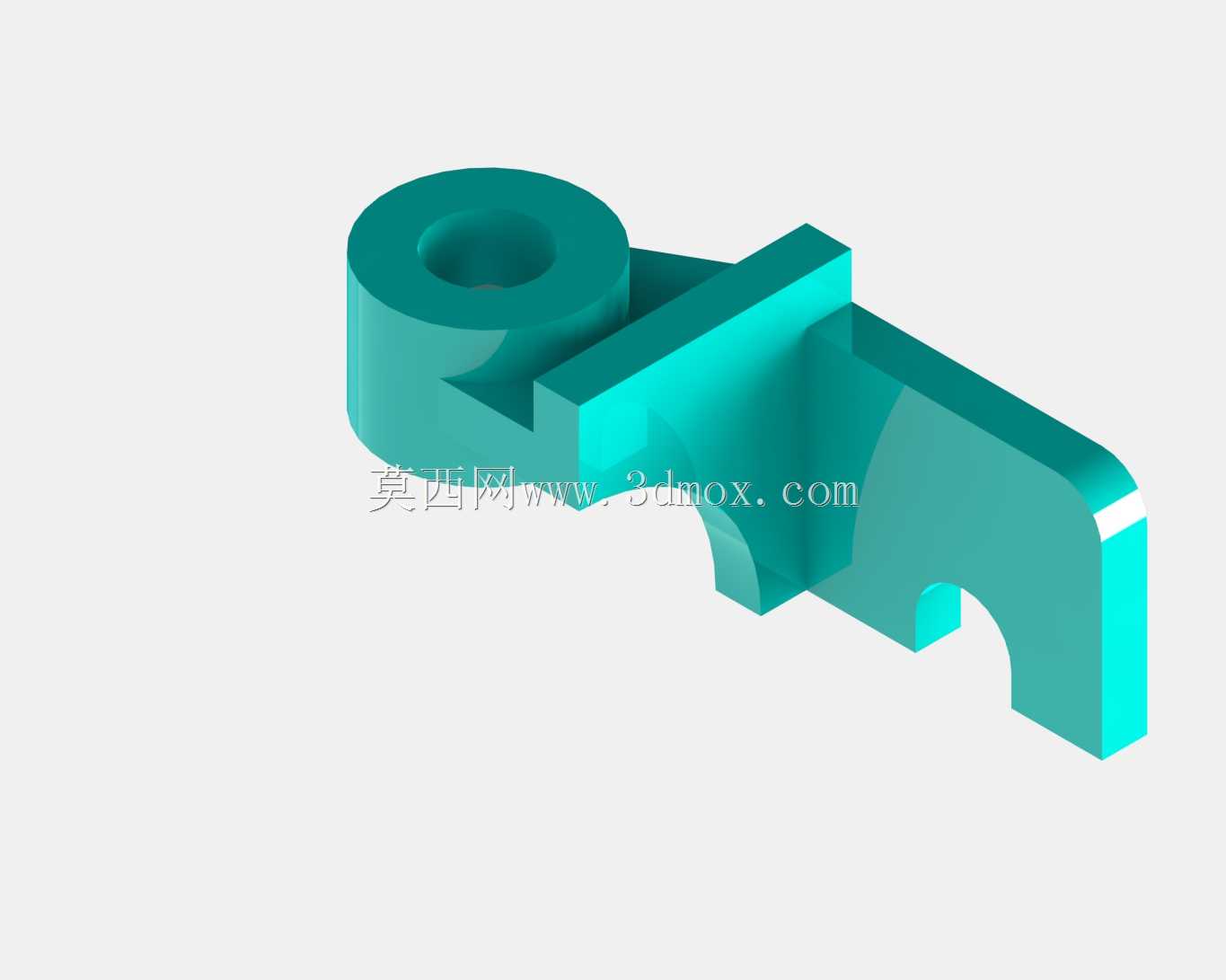

　　这款异形连接支座主要应用于工业传感检测场景中，作为传感器与设备机架之间的过渡连接载体，解决非标设备上传感器安装位空间受限、常规标准件无法适配的问题，常见于自动化产线的位置检测工位、工装夹具的到位信号采集点位，能够在紧凑的设备内部空间里完成传感器的可靠固定，避免检测过程中因设备振动、部件移位导致的传感信号偏移问题。从功能特性来看，构件一端设置的带通孔圆柱凸台为传感器的安装定位端，通孔内径匹配常用圆柱型接近开关、光电传感器的外径公差，安装时传感器可直接穿入孔内，通过侧方顶丝完成锁紧固定，无需额外加工转接板；另一端的异形折弯结构为设备连接端，预留的弧形避让槽能够避开设备上的走线槽、相邻运动部件的运动轨迹，防止安装后出现部件运动干涉。

　　设计过程中优先考虑了安装边界的适配性，整体外形沿安装面做了阶梯式的厚度变化，靠近圆柱凸台的区域厚度做了减薄处理，既保证了凸台的轴向长度足够容纳传感器本体，又不会过多占用设备侧的安装空间，折弯段的圆弧过渡处做了等壁厚处理，避免注塑或铣削加工时出现应力集中导致的零件变形。安装尺寸方面，圆柱凸台的中心到连接端面的水平距离经过反复校核，匹配常规M12、M18规格传感器的检测距离要求，安装后传感器检测面到被测工件的距离刚好落在传感器的最佳检测区间内，无需额外调整垫片补偿距离；连接端的弧形槽宽度适配常用的M6内六角螺栓，安装时可沿槽方向微调支座的固定位置，补偿设备机架加工时的孔位误差，降低现场安装的调整难度。

　　构件的整体棱角处均做了小尺寸倒角处理，既去除了加工后的锐边毛刺，避免安装时划伤操作人员或线缆外皮，也减少了应力集中点，提升零件长期受振动工况下的结构强度。在实际选型使用时，可根据现场传感器的线缆走向调整支座的安装朝向，圆柱凸台的通孔为贯通设计，传感器线缆可直接从凸台尾部穿出，顺着构件的折弯面排布固定，避免线缆悬垂被运动部件剐蹭。
