带侧支耳的夹套式连接固定构件

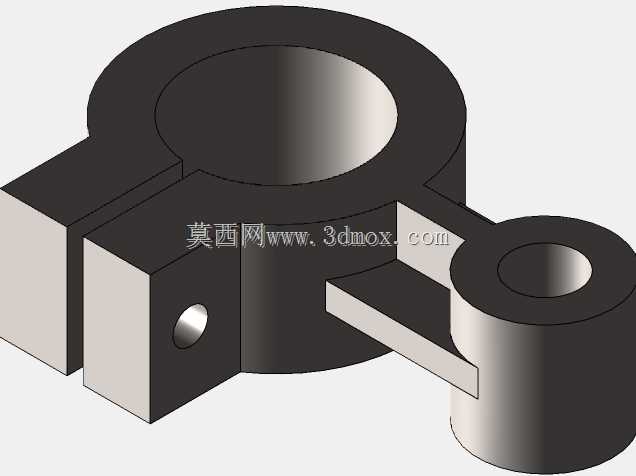

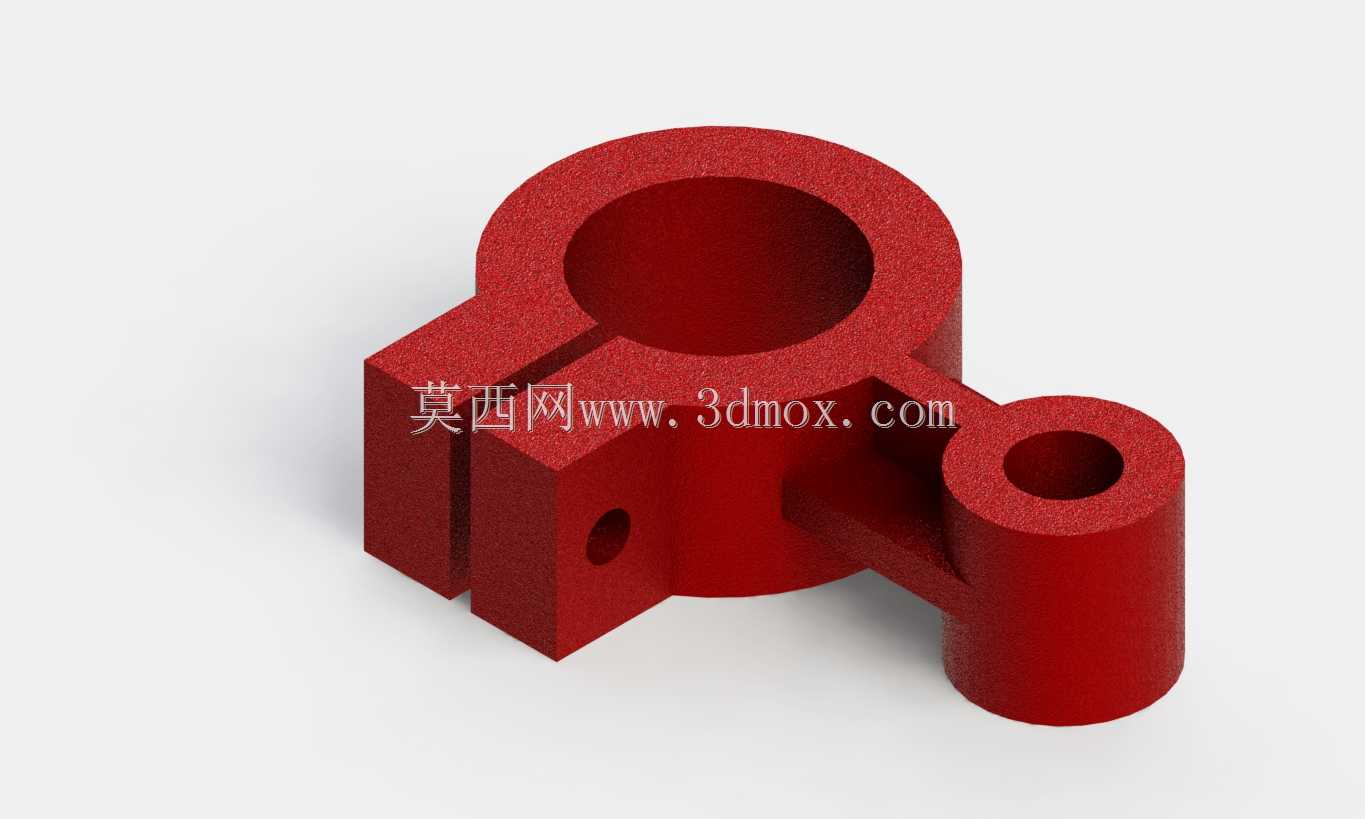

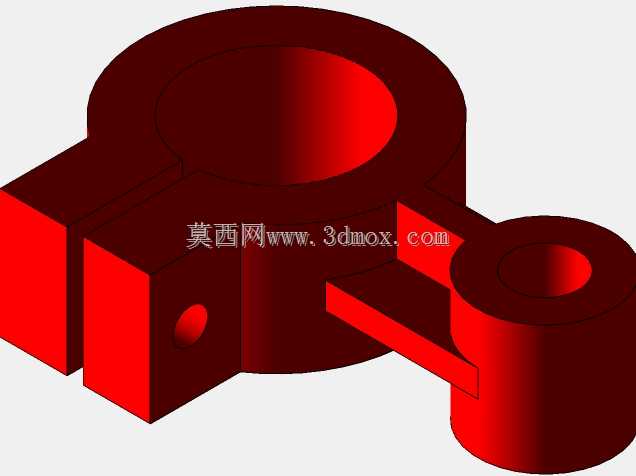

　　该构件属于机械传动与管路系统中常用的铰接式固定连接件，整体采用一体化铸造成型后做机加工处理，核心主体为带轴向通腔的环形夹套结构，通腔内壁设计为光滑圆柱面，主要用于套合在对应直径的光轴、导向杆或者圆形管路外壁，实现构件与被连接件的径向定位。夹套侧壁开有一道轴向通缝，将环形结构分割为两个带安装孔的夹臂，安装时通过锁紧螺栓穿过夹臂上的同轴光孔，收紧夹臂间隙即可让环形通腔产生可控的弹性形变，抱紧内部穿设的杆件或管路，相比过盈配合的固定方式，这种夹套结构可在轴向上任意调整安装位置，调整到位后再锁紧固定，适配现场安装时的位置偏差修正需求，在自动化生产线的导向杆支架、流体管路的固定吊点、小型设备的可调支撑结构中应用十分广泛。

　　夹套侧方延伸出的圆柱形支耳与主夹套通过加强筋连为一体，支耳内部同样开有轴向通孔，该孔可用于穿设小直径销轴、固定传感器探头或者作为辅助气路、油路的穿线通道，支耳与主夹套的连接筋做了圆角过渡处理，避免应力集中导致的受力断裂，在实际工况中，当主夹套抱紧在运动杆件上时，侧支耳可作为附属元件的安装基座，无需额外在杆件上焊接或打孔固定附属部件，不会破坏杆件本身的结构强度与表面精度。从安装边界来看，主夹套的外圆直径、夹臂的厚度与支耳的中心距是选型时的核心尺寸参数，安装时需要预留夹臂锁紧时的扳手操作空间，夹套通缝的宽度决定了最大抱紧调节量，设计时通缝宽度通常取主夹套壁厚的1/5到1/4，既保证足够的抱紧力，又避免夹臂形变超过弹性极限出现塑性断裂。

　　支耳的通孔与主夹套通腔的轴线平行度公差控制在0.02mm以内，保证安装在支耳上的元件与主杆件的位置精度，比如在传感器安装场景中，平行度偏差过大会导致传感器检测面与被测件的距离出现偏差，影响检测精度。构件的所有棱边都做了0.5mm的倒角处理，既避免安装时划伤操作人员，也能消除机加工产生的毛刺应力，在长期受振动的工况下，倒角处理可减少棱边处的疲劳裂纹萌生概率。这类夹套式固定件相比传统的焊接支座、抱箍支架，集成度更高，一个零件即可同时实现主杆件抱紧与附属元件安装两个功能，减少了装配时的零件数量，降低了装配累计误差，在轻工机械、检测设备、小型自动化装置的结构搭建中，能够有效缩短装配调试周期，同时一体化的结构也比拼接式支架的抗振性能更好，适合在有持续小幅振动的设备工位长期使用。
