传感器配套安装固定支座结构设计

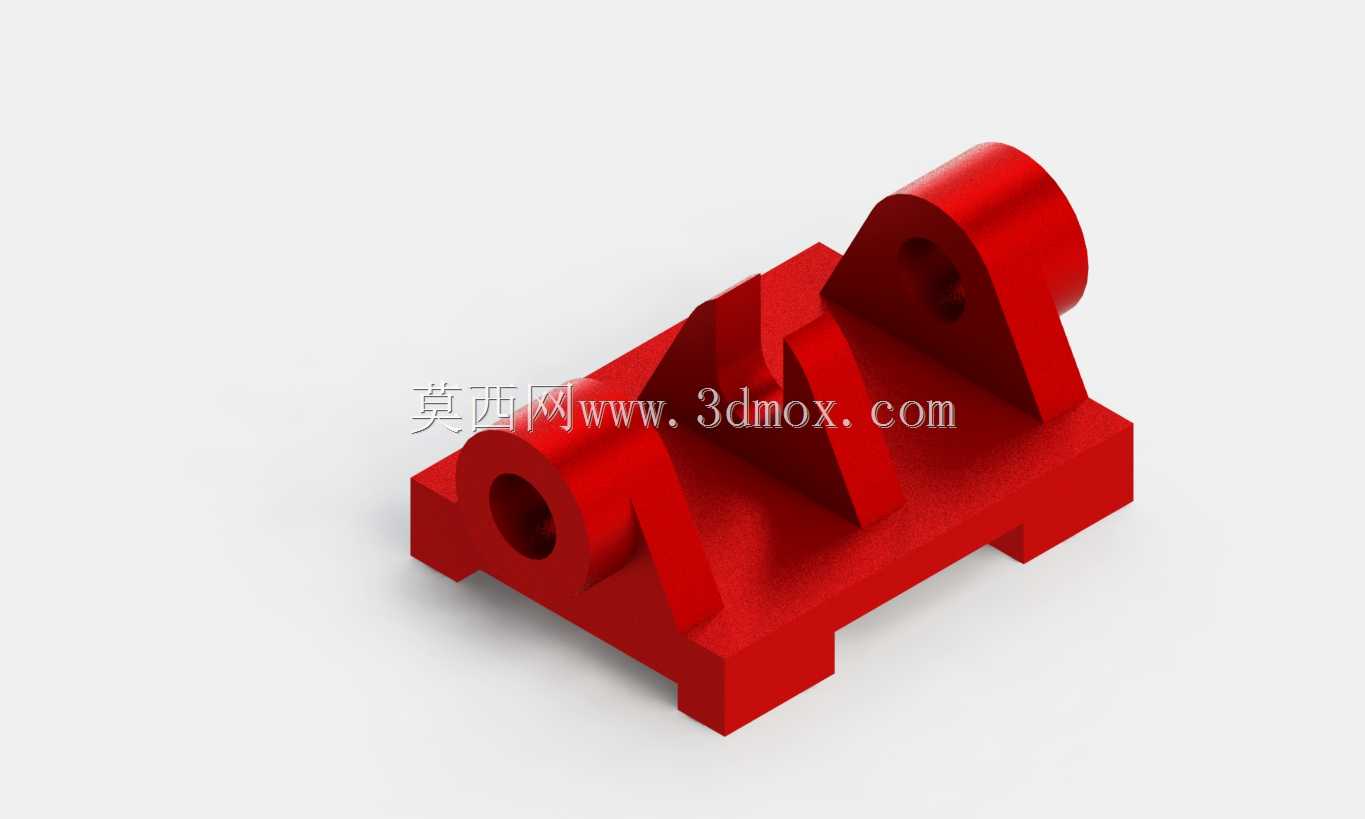

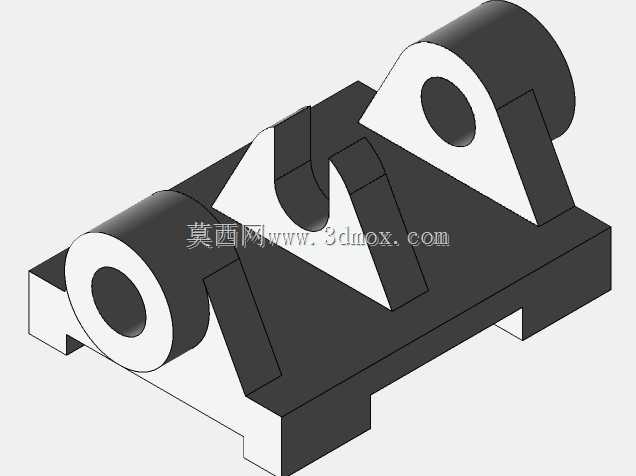

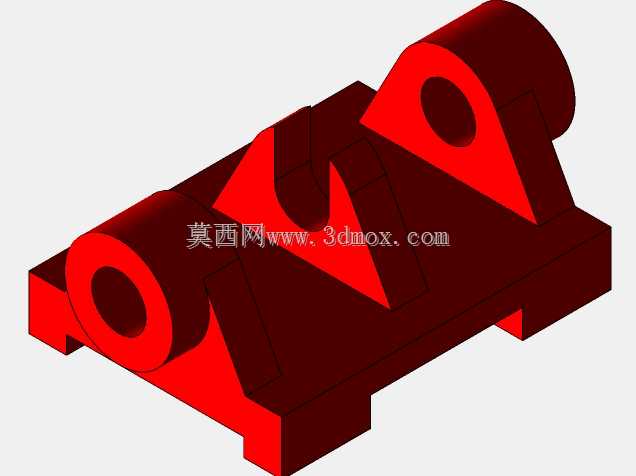

　　这款支座结构主要面向工业传感检测场景的安装需求设计，在自动化产线、设备状态监测工位中，这类支座承担着传感器本体的定位、承载与姿态固定作用，避免检测过程中因设备振动、外力触碰导致传感器移位，保障检测信号的稳定输出。从结构设计逻辑来看，底座采用带定位凸台的平板式结构，底部两侧的凸起卡边可直接嵌入设备安装面的预置T型槽内，无需额外加工复杂的安装沉孔，装配时可沿槽体方向快速调整安装位置，适配不同工位的检测距离要求。支座主体设置两处同轴的通孔安装位，其中大直径孔位用于穿装传感器主体，孔壁预留的公差带可兼容常规圆柱型传感器的外径尺寸，小直径侧孔用于穿装锁紧顶丝，装配时拧紧顶丝即可完成传感器的轴向固定，防止传感器在长期振动工况下出现轴向窜动。

　　两处三角形加强筋连接底座与上部安装立板，筋板厚度根据支座整体承载比例设定，在控制整体重量的同时，可抵消传感器安装后产生的倾覆力矩，避免立板受载后出现形变，保障传感器检测端面的位置精度。上部立板的铰接孔位可搭配销轴组件，实现传感器检测角度的微调，调整到位后通过侧方锁紧结构固定角度，可适配斜向检测、反射式检测等不同的安装姿态需求。从安装边界来看，底座的安装卡边间距匹配工业铝型材的标准槽宽，可直接在常规40系列、45系列铝型材搭建的设备机架上安装，无需额外制作转接板；整体高度控制在紧凑区间，不会占用过多的设备安装空间，在狭小的设备内部工位也可完成布置。结构所有棱边均做了倒角处理，既避免装配过程中划伤操作人员，也可消除应力集中点，

　　提升零件的长期使用强度。这类支座在实际应用中，可适配光电式、接近式等多种圆柱型工业传感器的安装，替换不同规格的锁紧顶丝即可兼容不同外径的传感器，通用性较强，在非标自动化设备改造、产线检测工位升级场景中，可直接调用该结构进行适配，减少重复设计的工作量。
