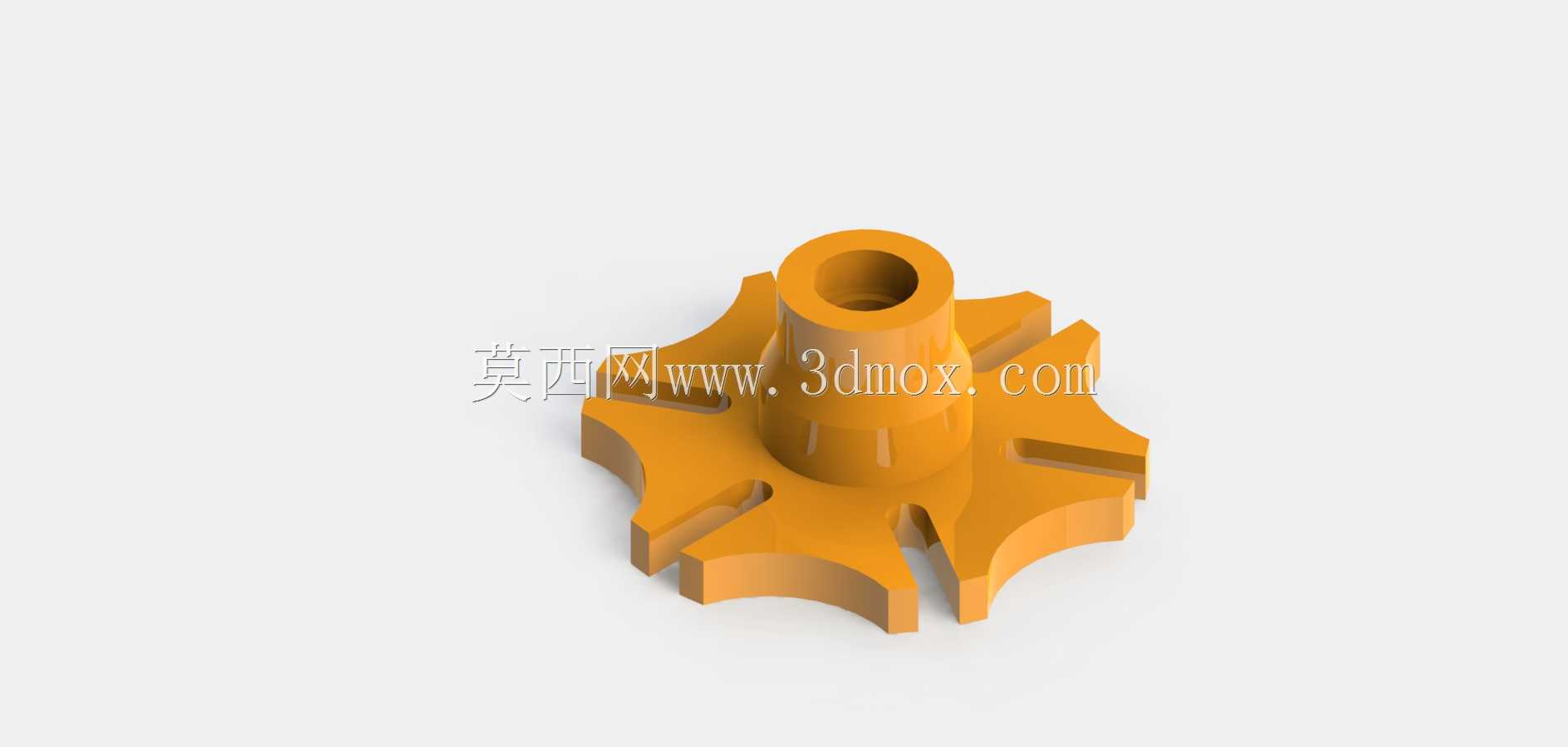

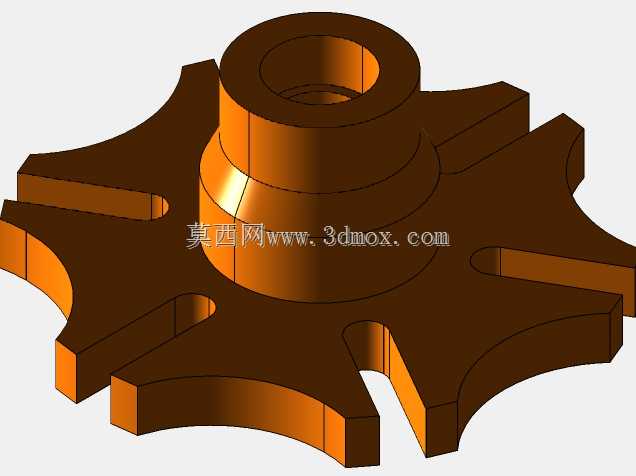

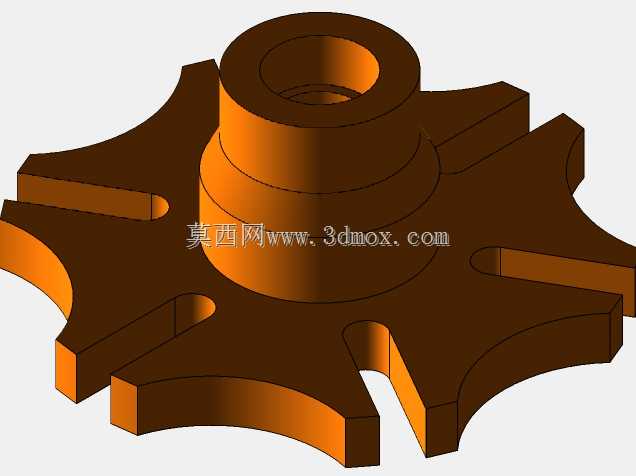

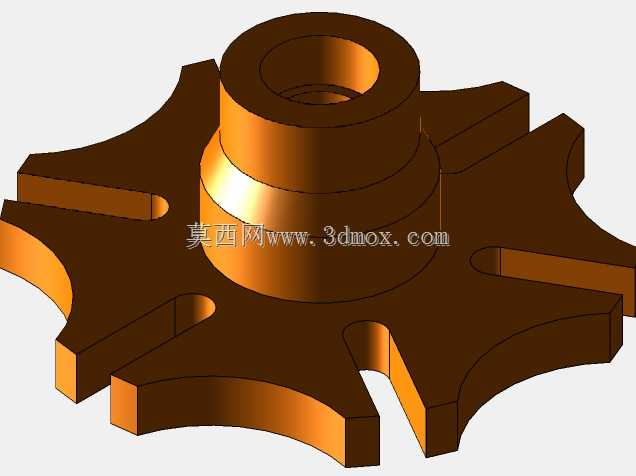

带中心轴孔星型槽轮传动结构件

　　该星型槽轮构件属于间歇运动机构的核心执行零件，常见于轻工包装生产线、自动化送料工位、精密分度转台等需要实现周期性间歇转位的设备场景中，承担将连续回转输入转化为定角度步进输出的传动功能，可配合圆柱拨销完成工位切换时的精准锁止与转位动作，避免转位过程中出现过冲、滑移等影响工位定位精度的问题。从结构设计逻辑来看，中心设置的贯通轴孔用于与输出回转轴配合，孔壁可根据载荷需求设计键槽或过盈配合公差，保证扭矩传递过程中无相对窜动；周向均匀分布的六个径向开槽为拨销啮合工位，槽口边缘做了圆弧过渡处理，能减少拨销进入与脱出槽口时的刚性冲击，降低运行过程中的接触应力与磨损速率，延长构件的实际使用寿命。外轮廓的星型凸起部分为锁止弧面，

　　当拨销脱离槽口的间隙阶段，凸起弧面与输入轴端的锁止盘紧密贴合，限制输出轴的自由转动，保证工位停留阶段的位置稳定性，避免因设备振动导致工位偏移。设计过程中需要重点管控槽口的分度角度误差，单槽分度公差需控制在±0.05°范围内，否则会累积形成转位错位，直接影响后续工位的加工或装配精度；中心轴孔的同轴度、锁止弧面的轮廓度也属于关键形位公差项，同轴度偏差过大会导致转动过程中出现径向跳动，加剧轴系磨损，锁止弧面轮廓不符则会出现锁止阶段卡滞或间隙过大的问题。安装边界方面，该构件的轴向定位依靠轴肩与轴端挡圈完成，径向安装空间需预留出拨销回转的安全半径，避免与周边机架、走线或其他传动构件发生运动干涉；构件厚度需根据传递扭矩大小匹配，

　　轻载送料场景可选用工程塑料材质降低运行噪音，重载分度场景则需选用合金钢并做表面淬火处理，提升槽口与锁止弧面的耐磨性能。实际装配时需保证拨销与槽口的侧隙在合理区间，侧隙过小会导致传动卡滞、运转阻力增大，侧隙过大则会在启停瞬间产生冲击噪音，同时反向空程量增大，影响分度精度。这类槽轮结构相比凸轮分度机构结构更简单，加工成本更低，维护难度小，适合中低速、等分度的间歇传动场景，在小型自动化设备中应用十分广泛。
