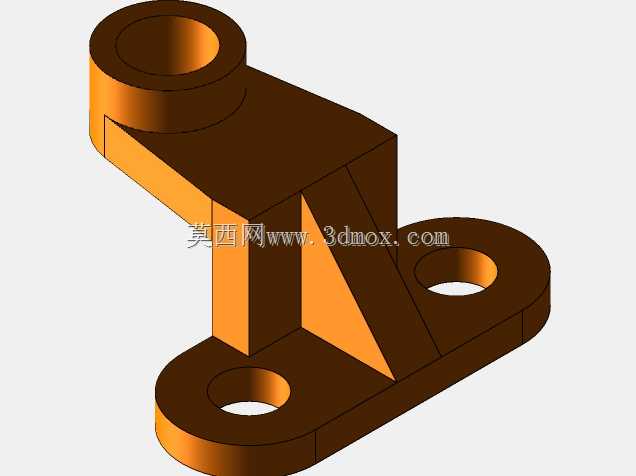

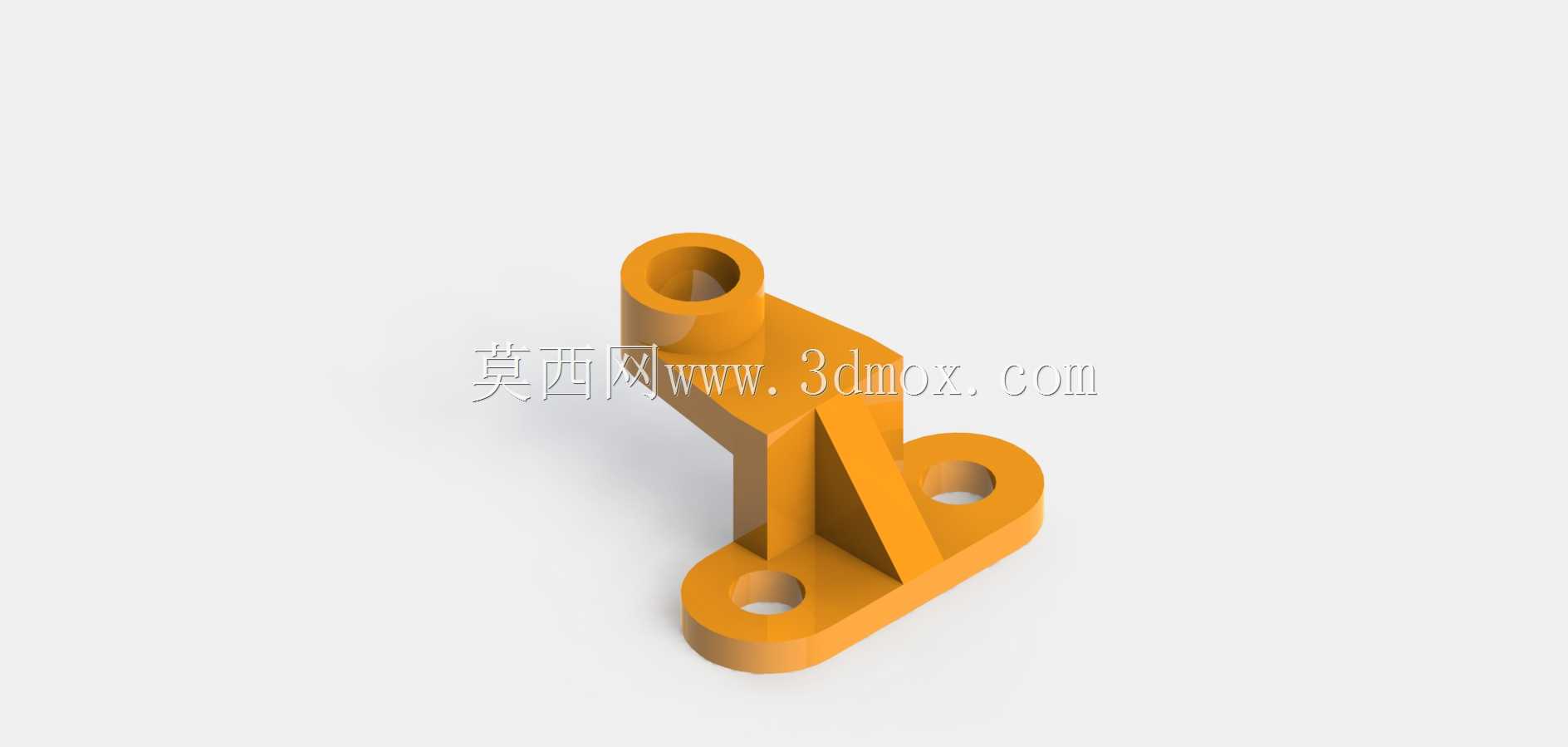

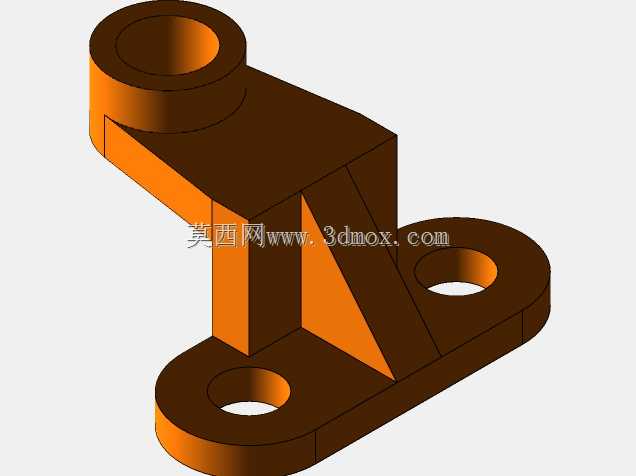

带加强筋立式双安装孔传感固定支座

　　这款立式支座结构在工业传感检测工位的应用十分普遍，多数产线的光电、接近类传感单元都需要这类刚性支撑件完成位置固定，避免设备运行过程中因振动、外力触碰导致检测点位偏移，最终触发误停机或者检测漏判的生产问题。从结构设计逻辑来看，主体采用立式单柱搭配三角形加强筋的布局，竖直方向的圆柱筒用于穿装传感单元的调节杆，可根据实际检测距离需求上下调整安装高度，筒体内壁预留的公差带能保证调节杆滑动顺畅无卡滞，同时不会出现过大间隙导致的晃动。底部的两个带通孔的安装耳呈对角分布，安装时可通过螺栓直接固定在设备型材台面或者工装基板上，两个安装孔的孔位间距经过适配常规工业铝型材的槽距设计，不需要额外加工转接板就能完成装配，能大幅减少现场安装的加工工作量。

　　中间的三角形加强筋连接竖直柱体与底部安装板，是整个结构的核心受力强化部位，当竖直柱体受到侧向的碰撞或者调节时的扭力时，加强筋可以将应力均匀分散到底部的整个安装平面，避免柱体与底板连接处出现应力集中导致的断裂问题，实际测试中即使承受常规工位的意外侧向撞击，结构也不会出现塑性变形。从安装边界来看，整个支座的底部轮廓尺寸适配多数小型传感工位的安装空间，不会和周边的走线、传动部件产生干涉，竖直柱体的高度覆盖了常规产线检测位的高度调节范围，不需要额外加装延长杆就能满足大部分近距离检测场景的安装需求。结构的所有转角处都做了圆角过渡处理，一方面是避免加工过程中的应力集中导致零件开裂，另一方面也能防止安装调试过程中尖锐边角划伤操作人员。

　　这类支座除了用于传感单元固定，也可用于小型导杆、缓冲件的支撑安装，在轻工装配、电子检测、物流分拣等产线的工装结构中都有很高的复用性，建模时的壁厚取值兼顾了结构强度与材料成本，采用常规机加工或者3D打印工艺都能快速制作出可用的实物零件，不需要特殊的加工工序。
