电子电路用Nh熔断器结构设计

　　在低压配电、工业控制板卡、消费电子电源回路的设计环节中，过流保护元件的选型与安装适配直接决定整套电路的故障防护可靠性，Nh型熔断器作为小尺寸快熔类保护器件，常被布置在PCB板载电源入口、小型控制模块的供电支路中，当回路出现过载、短路等异常过流情况时，熔芯会在毫秒级时间范围内熔断切断电路，避免后端昂贵的主控芯片、功率器件被大电流击穿烧毁，把故障影响范围控制在最小单元内。

　　本次设计的Nh熔断器采用直插式引脚结构，主体外壳为耐高温阻燃工程塑料材质，整体呈规整的方柱形态，外壳侧壁做了微小的倒角处理，既可以避免生产组装过程中锐利边角划伤操作人员，也能在批量插件作业时减少卡料概率。内部熔芯的排布充分考虑了不同额定电流规格的散热需求，熔芯两端与金属引脚的连接部位做了加宽处理，降低正常通流状态下的接触电阻，避免长期工作时引脚部位异常发热影响周边元件寿命。

　　从安装边界来看，该款熔断器的引脚间距适配常规2.54mm网格的PCB孔位设计，引脚长度预留了足够的波峰焊吃锡空间，插入PCB后主体底部与板面保留0.8mm左右的间隙，既可以避免焊接时助焊剂残留堆积在外壳底部，也能给熔芯工作时的热量散发留出空气流通通道。设计过程中特意校核了不同安装姿态下的结构强度，引脚与外壳的连接部位做了局部加厚，即便是卧式贴装、受外力轻微磕碰的场景下，也不会出现引脚松脱、外壳开裂的问题。

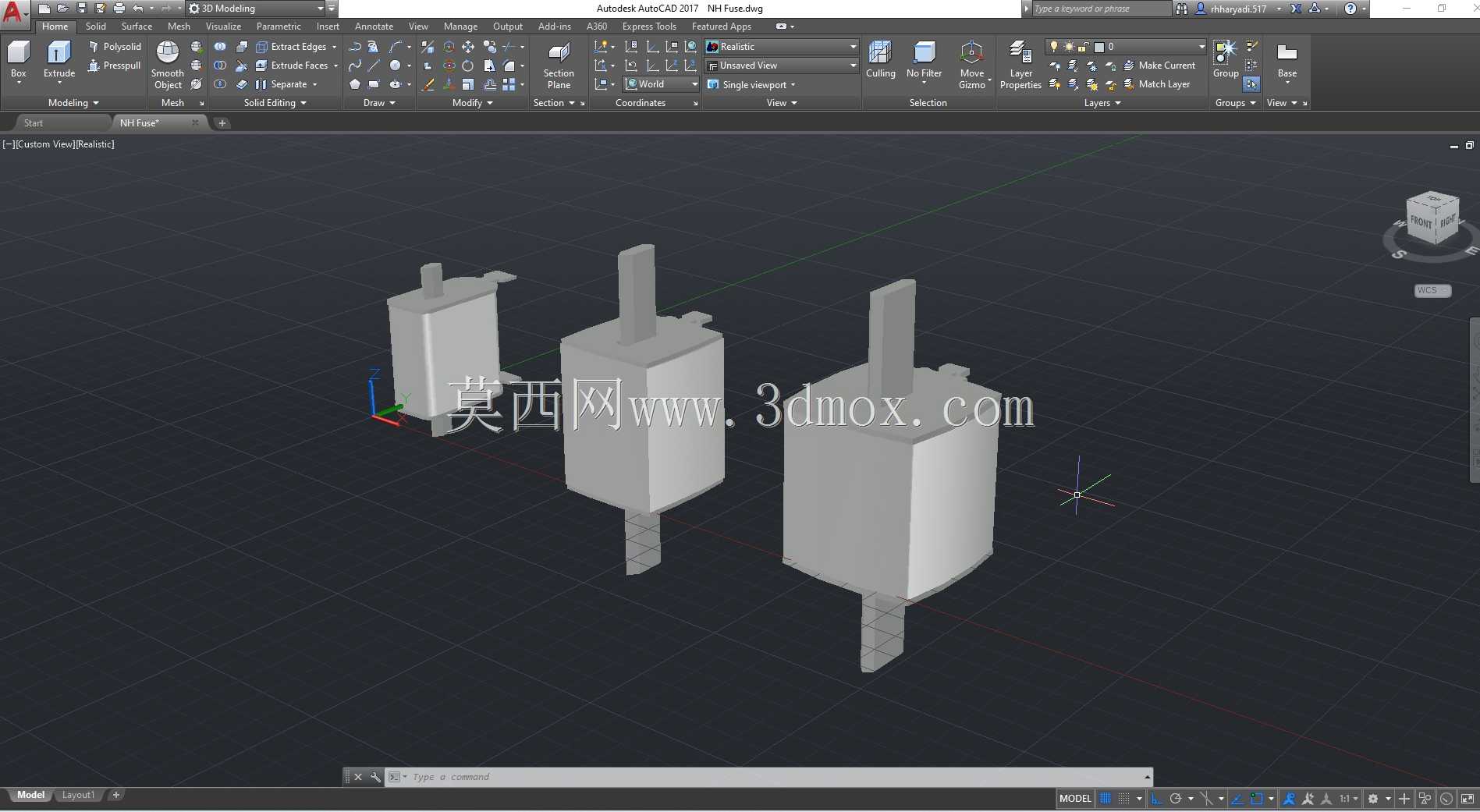

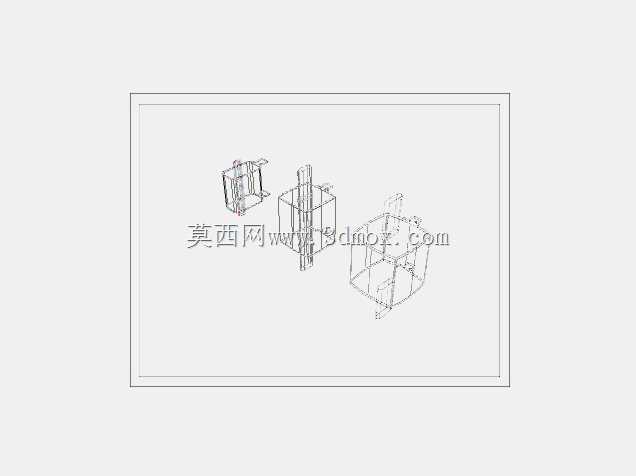

　　不同于大尺寸工业熔断器的模块化安装结构，这款小型Nh熔断器的设计更侧重板载集成的适配性，外壳表面预留了激光打标区域，可清晰标注额定电流、分断能力等核心参数，方便生产质检环节的目视核对，也便于后期设备维护时快速识别更换。在三维建模阶段，对熔腔内部的空间做了优化，在保证分断能力满足标准要求的前提下，尽可能压缩整体外形尺寸，适配高密度排布的紧凑型电子设备内部安装需求，比如小型PLC扩展模块、开关电源副边回路、工控传感器供电支路等空间局促的应用场景，都能直接选用该款熔断器完成保护回路搭建，无需额外调整板件布局。建模时对所有配合面的公差做了合理设定，外壳上下盖的扣合间隙控制在0.1mm以内，既满足批量注塑生产的脱模要求，也能避免使用过程中灰尘、潮气进入熔腔影响熔断特性。
