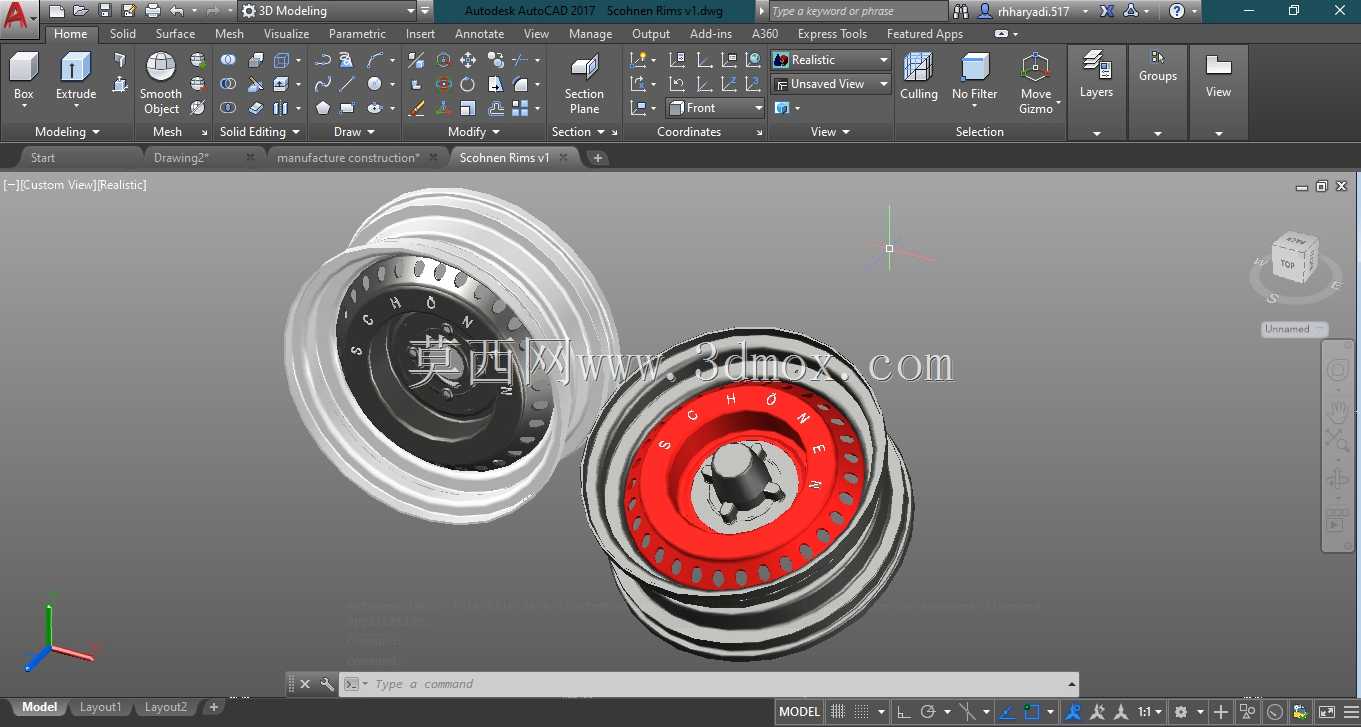

汽车轮辋结构三维设计展示

　　汽车轮辋作为整车行走系统的核心承载部件，直接关联车辆行驶过程中的载荷传递、轮胎固定可靠性以及动态行驶稳定性，在乘用车、商用车的底盘结构设计中占据关键位置。日常工程场景中，轮辋需要承受车辆整备质量、满载载荷以及行驶过程中来自路面的冲击载荷，同时要为轮胎提供可靠的安装贴合面，保证轮胎在高速转动、急加减速、转向工况下不会出现脱圈、滑移等失效问题。

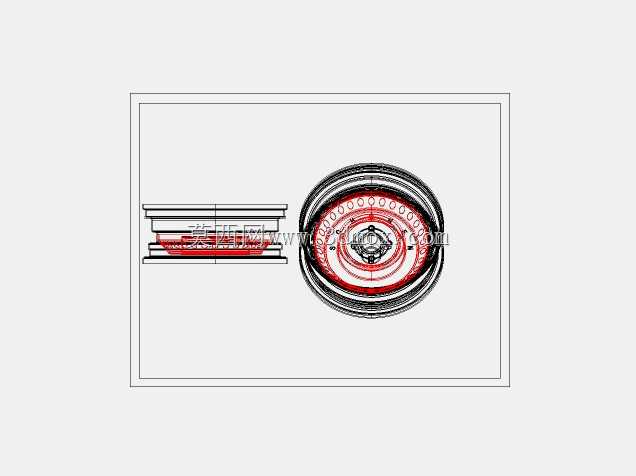

　　从设计思路来看，这款轮辋采用分体式组合结构，分别对应轮辐与轮辋本体的功能分区，轮辐区域做了等距分布的安装孔设计，孔位的分度圆尺寸严格匹配车桥轮毂的安装螺栓规格，安装面的平面度公差控制在0.1mm以内，保证装配后轮辋的端面跳动量满足高速行驶的动平衡要求。轮辋本体的胎圈座位置做了符合国标要求的倾斜角度设计，能够在轮胎充气后实现胎圈与轮辋的紧密贴合，同时预留了气门嘴的安装通孔位置，避免与制动系统部件产生运动干涉。

　　外形尺寸方面，轮辋的名义直径、轮缘宽度均按照对应规格轮胎的匹配要求设计，轮缘的圆角半径经过反复校核，既能够避免轮胎拆装过程中出现胎圈割伤，又能保证极限工况下轮胎的固定强度。安装边界上，轮辋的内侧空腔尺寸充分考虑了制动盘、制动卡钳的布置空间，预留了足够的安全间隙，即使在车轮最大转向角度、悬架最大跳动行程下，也不会与周边的悬架摆臂、减震器、翼子板内衬等部件发生剐蹭。

　　实际应用中，这类轮辋结构除了满足基础的承载功能，轮辐的造型设计还兼顾了制动系统的散热需求，等距分布的镂空结构能够在车辆行驶过程中引导气流穿过制动区域，带走制动片与制动盘摩擦产生的热量，降低制动系统的热衰减风险。建模过程中对轮辋的各段壁厚做了差异化设计，承载应力集中的轮辐安装座区域适当增加壁厚，非承载的装饰区域做减重处理，在保证结构强度满足冲击试验、弯曲疲劳试验要求的前提下，尽可能降低轮辋的整体重量，减少整车的簧下质量，提升车辆的操控响应性与行驶平顺性。
