多规格圆柱形电力绝缘支撑构件设计

　　在低压配电柜体、工业控制设备、户外小型接线端子排的结构搭建中，绝缘支撑件是必不可少的基础构件，这类柱形绝缘件主要承担带电导体与安装金属框架之间的电气隔离作用，同时要为铜排、接线端子提供足够的机械支撑强度，避免带电部件在设备运行过程中因振动、外力触碰出现移位、接地短路等故障。本次设计的柱形绝缘构件，采用上下两端带金属嵌件的结构形式，嵌件内置内螺纹孔，可直接通过标准螺栓完成与安装基座、上部带电部件的紧固连接，无需额外设计定制连接结构，能适配多数常规配电、工控场景的安装需求。设计过程中优先考虑了绝缘材料的爬电距离要求，柱身采用光滑圆柱面结构，避免出现积灰、积水的凹槽结构，在潮湿、多粉尘的工业车间环境下，也能维持稳定的绝缘性能，

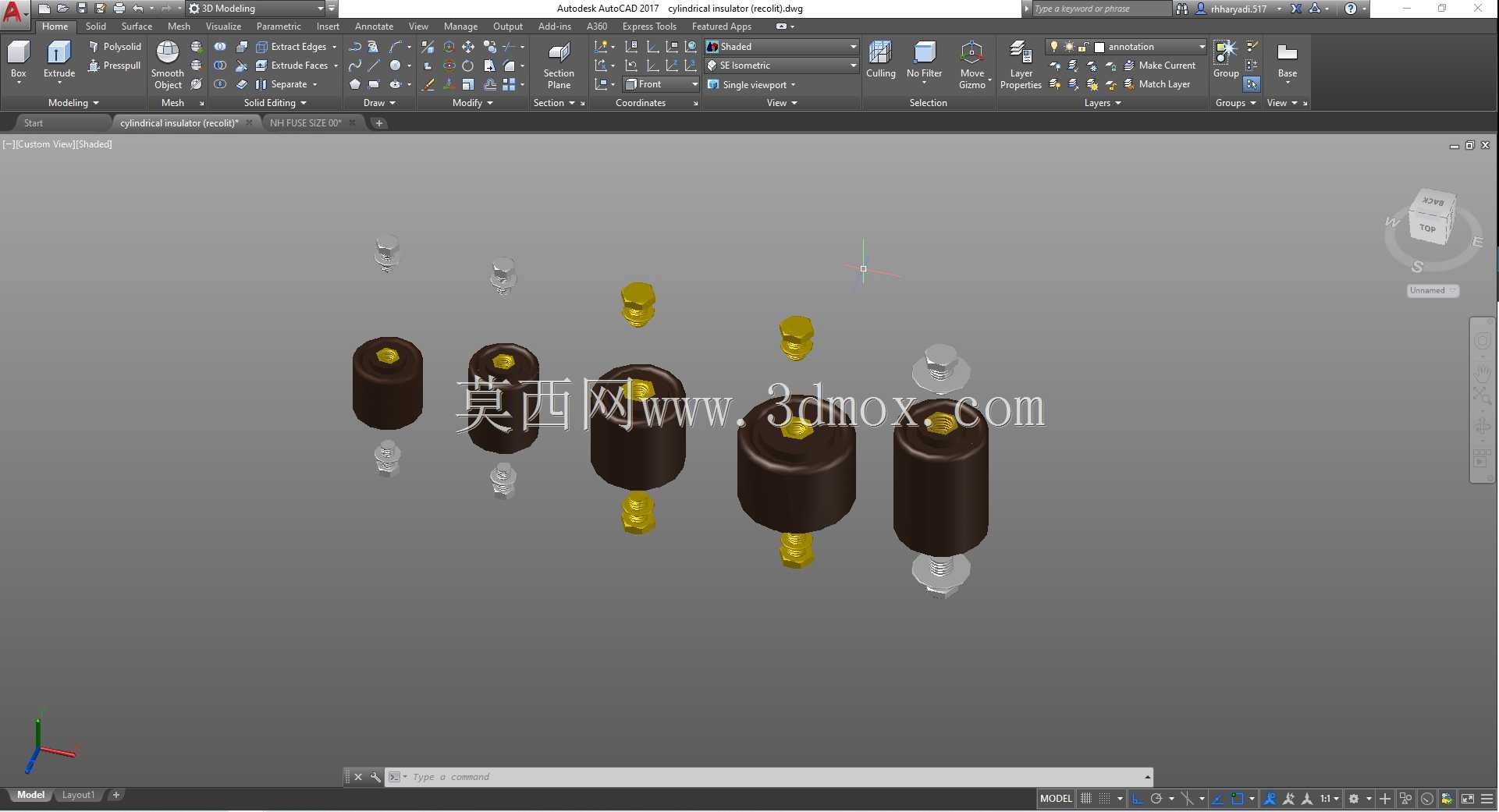

　　不会因表面污染物累积引发沿面放电问题。针对不同安装空间、不同承重等级的使用场景，系列化设计了六组不同的外形尺寸规格，分别为30x25、30x30、30x40、40x40、40x50、40x60，其中前两位数字代表绝缘柱的主体外径，后一位数字代表绝缘件的总安装高度，选型时可根据带电部件与安装框架之间的安全绝缘距离要求、上部承载部件的重量选择对应规格：小尺寸规格适配控制回路端子、小型信号线路的绝缘固定，大尺寸规格可承载主回路铜排、较重的开关元件安装。建模过程中对两端金属嵌件的装配公差做了合理预留，嵌件与绝缘主体的结合面设计了环形止退槽，避免长期使用过程中嵌件出现松动、跟转问题，柱身边缘做了小圆角过渡处理，

　　既可以避免安装过程中尖锐边角划伤操作人员，也能减少绝缘件生产脱模时的应力集中问题，降低成品开裂的概率。这类绝缘件的安装边界十分灵活，既可以垂直安装在柜体底板与水平铜排之间，也可以横向安装作为相邻两相铜排之间的隔离支撑，不需要额外定制安装支架，能大幅缩短配电设备、工控装置的结构设计周期，减少非标加工的工作量。在实际选型应用中，需要根据现场的额定电压等级核对绝缘件的高度是否满足安全爬电距离要求，根据承载部件的重量核对所选规格的机械强度是否达标，同时要保证安装面的平面度，避免螺栓紧固时绝缘件受到额外的弯曲应力出现断裂。
