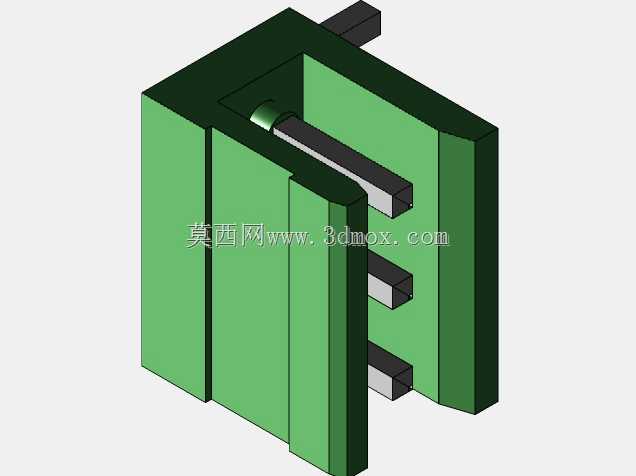

3.96毫米间距绿色接线端子连接器结构

　　这款3.96mm间距的绿色连接器，是工控板卡、小型传感设备内部布线场景里十分常见的互联部件，日常做设备内部线束排布时，经常会用到这类间距的接插件来完成板端与线端的信号、小电流通路连接。从结构设计来看，整个塑壳采用卡槽式导向结构，侧壁做了加厚的限位筋，插拔过程中可以给公端插针提供足够的导向余量，避免插针歪折、对位偏差的问题，插针排布严格遵循3.96mm的中心距规范，相邻针位之间的塑壳隔断高度足够，能有效避免相邻引脚之间的飞线、爬电风险，满足常规低压信号传输的绝缘要求。做三维建模的时候，特意把塑壳内部的让位空腔做了冗余设计，空腔尺寸比插针配合段的外形单边留出了0.3mm的间隙，这个间隙量一方面是考虑到注塑生产时的塑件收缩公差，

　　另一方面也能适配不同厂商生产的同规格公端插针，不会因为个别厂商的插针尺寸偏厚就出现插装卡滞的问题。安装边界上，整个连接器的塑壳外形宽度、插装深度都严格匹配PCB板上的标准焊盘布局，塑壳底部的定位柱高度刚好适配1.6mm厚度的常规PCB板，插装后定位柱可以穿过板上的定位孔，过波峰焊时不会出现连接器偏移、浮高的问题。实际使用场景里，这类连接器大多用在仪器仪表的内部接线、小型控制模块的外接信号端口上，插拔寿命能满足常规设备的维护拆装需求，塑壳的绿色配色也是行业内这类间距接插件的通用识别色，车间装配时可以快速和其他间距的接插件做区分，避免错料混装。建模时还特意还原了塑壳外侧的防脱卡扣结构，公母端对插到位后卡扣会自动卡入母端的卡槽内，

　　设备运输或者受振动时不会出现松脱断连的问题，卡扣的解锁按压力度做了适配，既不会因为太松轻易脱开，也不会因为太紧导致维护拆卸时撬坏塑壳。整个结构的干涉检查做了全行程验证，插针插入塑壳的整个过程中，所有运动部件和塑壳内壁都保持安全间隙，不会出现运动碰撞，完全满足实际装配的空间要求。
