BTN7970电机驱动芯片PCB适配三维结构

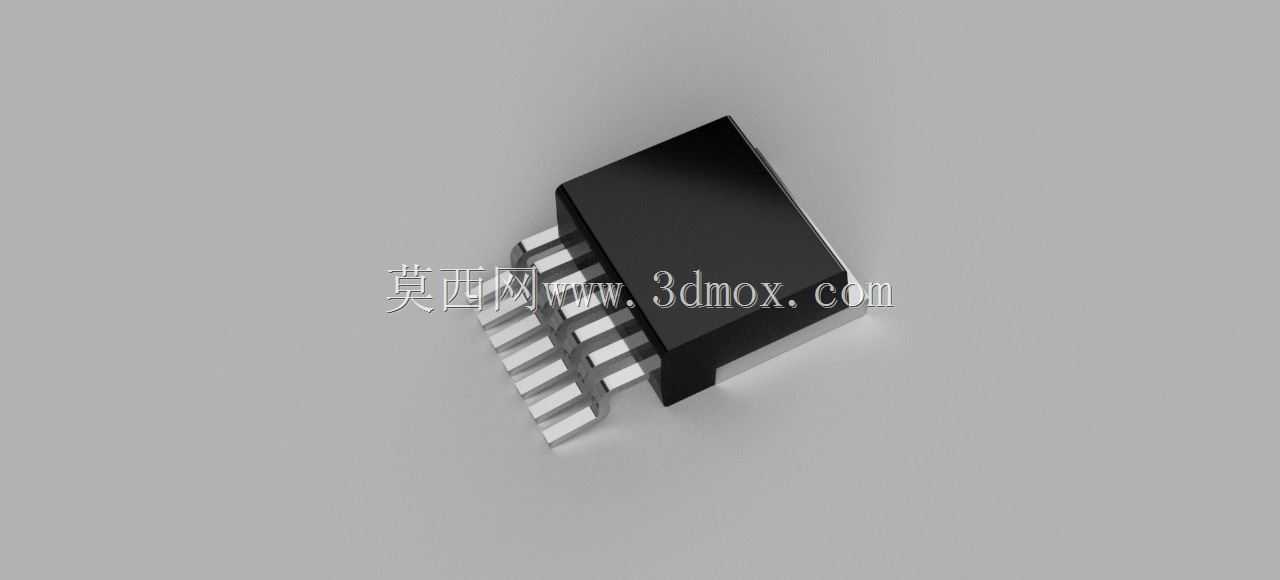

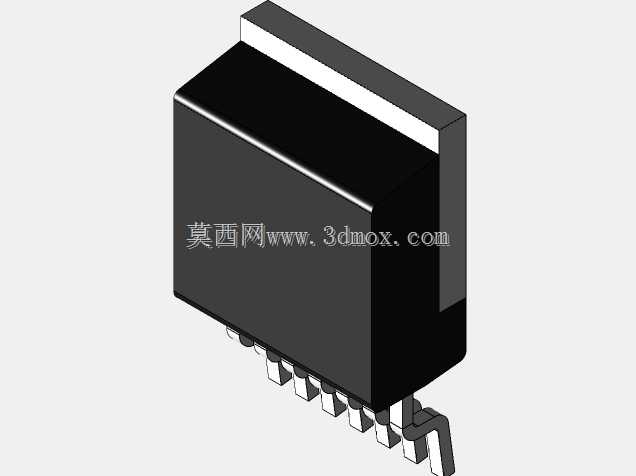

　　在中小功率直流电机驱动控制的电路设计场景中，BTN7970作为集成度较高的半桥驱动芯片，常被应用于智能小车舵机驱动、小型工业执行器控制、消费类电子动力模块等电路方案中，这类芯片的封装结构直接影响PCB布局布线的合理性，以及后期焊接、散热设计的实际效果。本次构建的三维结构重点还原了该芯片的外部物理特征，包括TO-263封装的黑色塑封主体轮廓、引脚的排布间距与伸出长度、散热焊盘的位置与尺寸边界，能够直接导入PCB设计软件的3D预览环境，辅助工程师完成板级布局的干涉检查。

　　从实际工程应用的角度出发，这类功率驱动芯片在工作过程中会产生一定的热量，其背部的裸露散热区域需要与PCB上的覆铜散热区域充分贴合，建模过程中严格对齐了散热面的平面度与位置公差，确保在3D装配校验时，能够准确判断芯片与散热片、周边阻容元件的安全间隙，避免出现装配时元件互相顶碰的问题。引脚部分按照实际封装的成型角度做了还原，每根引脚的宽度、厚度以及相邻引脚的中心距都匹配常规量产的封装规格，能够直观呈现波峰焊或者回流焊过程中引脚与焊盘的对齐状态，帮助设计人员提前发现焊盘设计尺寸不合理、引脚与走线间距不足等潜在问题。

　　在结构设计思路上，没有过度追求芯片内部晶圆、键合线等不可见结构的还原，而是把建模重心放在所有会影响装配、布局、外观检查的外部特征上，塑封主体的倒角、引脚末端的轻微成型弧度都做了贴合实物的处理，既保证了模型在PCB 3D预览时的真实感，也控制了模型的多边形数量，不会给常规设计软件带来额外的运行负担。对于需要做产品外壳结构设计的工程师而言，该模型还可以用于校验芯片与外壳内壁的安全距离，尤其是在紧凑化设计的手持设备、小型控制模块中，能够提前规避外壳装配后压碰芯片本体、挤压引脚导致短路的风险。

　　考虑到很多开源硬件项目、学生电子设计竞赛中都会用到这款驱动芯片，这个适配PCB外观的三维结构能够帮助设计人员在打样之前就完成全板的3D装配校验，减少因为封装尺寸不匹配导致的打样报废问题，尤其是在多层板设计中，提前确认元件的高度边界，能够合理安排顶层、底层的元件布局，避免出现高低元件冲突、接插件与驱动芯片干涉的情况。建模过程中参考了实际量产芯片的实物测量尺寸，对塑封体的长宽高、引脚的伸出长度、散热焊盘的突出高度都做了反复核对，确保模型的安装边界与实物一致，能够直接用于结构干涉检查、产品外观渲染、装配工艺模拟等多个工程环节。
