工业车间物料周转L型手推车结构设计

　　这款L型结构的手推车，是面向生产车间、仓储区域短距离物料转运场景设计的实用型搬运器具，区别于常规平板手推车的直立围栏结构，其单侧设置竖向扶手架的布局，更适配大尺寸板材、箱装物料、工装治具的上下料操作，操作人员无需绕过侧方围栏，可直接从扶手对侧及两个开放侧完成物料装卸，大幅降低频繁弯腰、侧身挪动物料的操作强度，在机加工车间工件周转、装配线旁物料配送、仓储拣货批量转运等场景下，能有效提升单次搬运的操作效率。

　　从实际使用的功能特性来看，整车采用框架式拼接结构，底部承载平台为整板式设计，可均匀分散承载物料的重量，避免局部应力集中导致的平台变形；底部四个角点配置万向脚轮，其中靠近扶手侧的脚轮可根据使用需求选配带刹车结构，在物料装卸时可锁定整车位置，防止坡面停放或外力触碰导致的溜车问题。竖向扶手架采用管材拼接成型，扶手高度符合成年人立姿操作的人机工程尺寸，操作人员握持扶手推行时，手臂自然弯曲角度处于舒适区间，长距离推行也不易产生肢体疲劳；扶手架与底部平台采用刚性连接，整体框架无多余冗余结构，在保证结构强度的前提下尽可能控制整车自重，降低空载移动的阻力。

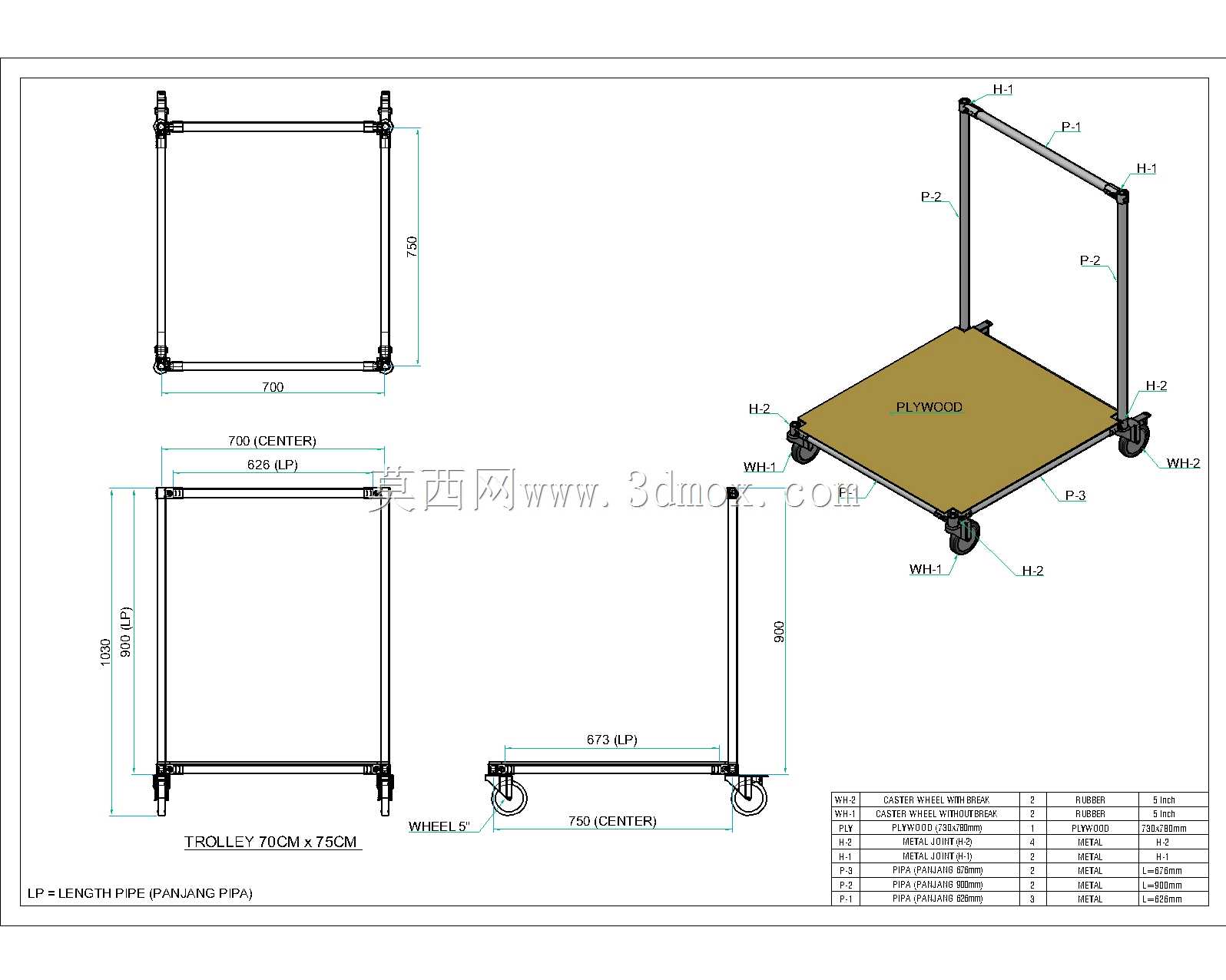

　　设计过程中优先考虑了不同场景的安装与使用边界，整车外形尺寸控制在长750mm、宽700mm、总高900mm的区间内，这个尺寸既可以顺利通过车间常见的800mm宽消防通道、设备旁预留人行通道，也能适配大部分标准电梯的轿厢内部尺寸，满足跨楼层物料转运的通行需求；底部承载平台距离地面的高度经过反复校核，既保证脚轮安装后有足够的离地间隙，越过车间地面常见的电缆沟盖板接缝、环氧地坪微小高差时不会出现卡滞，也让平台高度处于操作人员搬取物料的舒适抬升区间，减少搬取重物时的腰部弯曲幅度。框架管材的选型兼顾了强度与轻量化需求，连接节点处采用标准紧固件拼接，无需复杂的焊接工艺，后期使用过程中如果出现单根管材变形、脚轮磨损的情况，可直接拆卸更换对应零部件，无需整体报废，降低长期使用的维护成本。

　　在结构细节处理上，扶手架顶部的横杆做了防滑适配设计，可根据使用需求包裹防滑套，避免手上沾有切削液、油污时推行打滑；底部平台的边缘做了折边处理，既提升平台自身的结构刚度，也能避免板材锐边裸露划伤操作人员或刮蹭物料外包装。四个脚轮的安装位置向平台内侧小幅缩进，避免推行过程中脚轮直接撞击墙面、设备外壳造成损伤，同时也让整车的转弯半径控制在较小范围，在狭窄的设备间隙、货架通道内也能灵活转向。不同于带多侧围栏的手推车，这款L型结构的手推车在搬运超长尺寸物料时，物料可从无扶手的一侧伸出，不会被围栏阻挡，适配更多不同规格物料的搬运需求，既可以承载规整的箱装、托盘装物料，也能临时转运长杆件、大尺寸板材类物料，适用场景覆盖了生产现场绝大多数的短距离搬运需求。

　　从建模逻辑来看，整车所有零部件均采用参数化建模方式，管材长度、平台尺寸、脚轮安装孔位都设置了可调整的参数变量，设计人员可根据不同客户的承载需求、通道尺寸限制快速调整整车参数，比如针对窄通道场景可缩减平台宽度，针对大承载需求可更换更厚的平台板材与更高承重等级的脚轮，无需重新搭建整体模型框架，大幅提升衍生型号的设计效率。所有连接孔位的尺寸均匹配标准紧固件规格，生产加工时可直接采用标准型材下料、钻孔后组装，无需定制特殊连接件，进一步压缩生产制造成本，也方便后期运维时的配件采购替换。
