精密散热齿板套带机金属结构件

　　该结构件属于工业散热系统配套的套带类承载构件，日常应用场景覆盖大功率电力电子设备散热模组、工业控制柜散热单元、高频通讯基站散热组件等需要大面积均温散热的工业场景，核心作用是作为散热鳍片的承载基体，同时兼具防护遮挡、定位安装的功能，可将发热元件传导的热量通过密集齿槽结构快速扩散到流通空气中，避免局部积热导致元器件性能衰减。从实际使用工况来看，这类构件多安装在设备进风侧与发热模块之间，既需要保证齿槽间的空气流通阻力处于合理区间，又要承担一定的结构支撑作用，避免设备运输、运行过程中的振动导致散热鳍片变形错位。

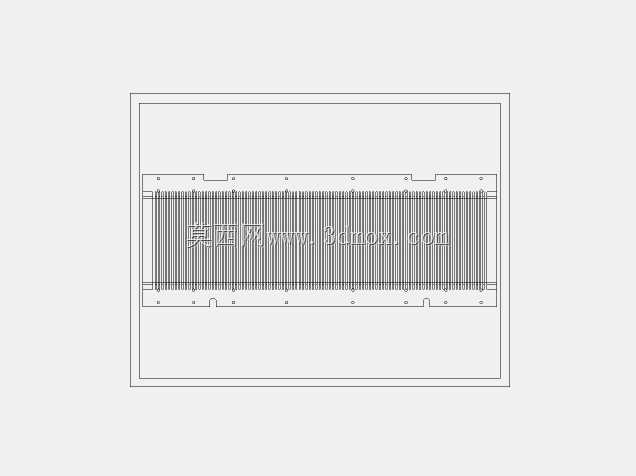

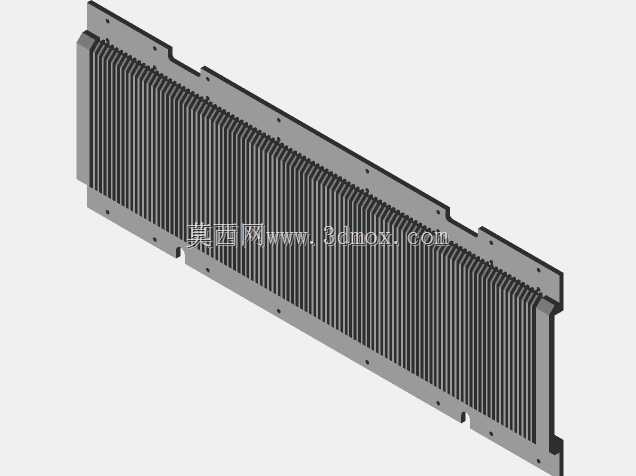

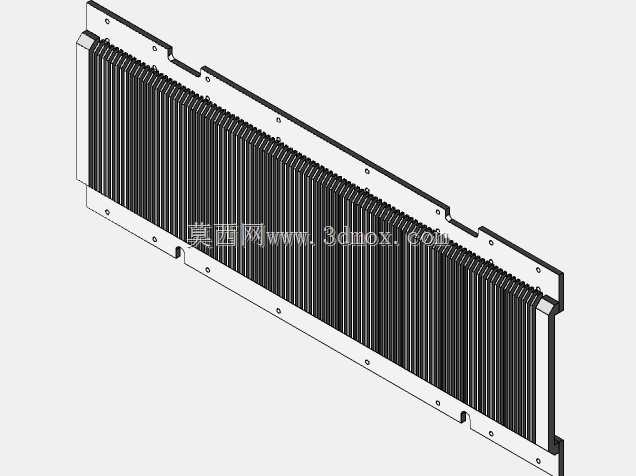

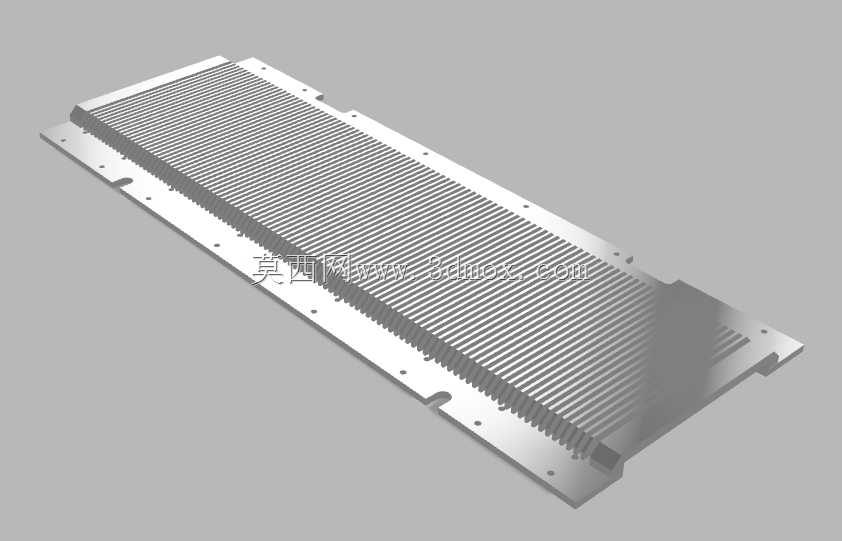

　　设计层面优先考量了散热效率与结构刚性的平衡，整体采用长条形薄板带安装翻边的构型，主体平面上排布等间距的平行散热齿，齿高与齿间距经过匹配计算，在有限的安装空间内最大化拓展散热接触面积，同时不会因为齿片过薄导致加工过程中出现变形、倒伏问题。两侧的安装边预留了规则分布的定位安装孔，孔位公差按照IT7级精度设计，可直接与设备框架、发热模块的安装螺柱对位，不需要现场二次打孔修配，安装边的折弯角度做了90度直角强化处理，折弯处预留了工艺圆角避免应力集中，长期受振动载荷也不会出现折弯处开裂的问题。构件两端做了异形切边处理，是为了适配设备内部的走线槽、相邻组件的安装避让需求，避免装配时出现干涉问题，齿面与安装基准面的平面度控制在0.1mm以内，保证与发热元件接触面的贴合度，减少接触热阻。

　　从安装边界来看，该构件属于薄型长尺寸零件，整体厚度方向占用空间较小，适配安装空间局促、对散热组件厚度有严格限制的紧凑型设备场景，安装时仅需要通过两侧的固定孔完成锁附，不需要额外的支撑结构，齿槽方向与设备内部冷却风道的流向保持平行，可最大化利用风冷气流的换热效率。零件的边缘全部做了去毛刺倒角处理，装配过程中不会划伤操作人员、也不会割损相邻的线缆与绝缘部件，齿片的端部做了微小的倒角处理，避免组装过程中齿片磕碰变形导致风道堵塞。实际选型适配时，可根据设备的发热功率调整齿片的密度与高度，该结构的设计预留了参数化调整空间，修改齿间距、齿高参数时不需要重构整体安装基准，可快速适配不同功率等级的散热需求。

　　在加工工艺适配性上，该结构的设计充分考虑了钣金冲压、铝型材挤出两种主流加工方式的工艺特性，若采用铝型材挤出工艺，可直接一体成型主体齿形与安装边，后续仅需要完成两端切边、钻孔、表面阳极氧化处理即可，生产效率高、批量一致性好；若采用钣金折弯+焊接工艺，可使用铝板冲压出齿形后折弯安装边，适合小批量定制场景，两种加工路径下的结构强度都能满足工业场景的长期使用要求，不会出现齿片脱落、结构变形的问题。表面处理可根据使用环境选择阳极氧化、导电氧化或者喷漆处理，氧化层厚度控制在8-12μm时，既可以提升构件的耐腐蚀性能，又不会明显增加接触热阻，影响散热效率。
