实木响板打击乐器三维结构设计

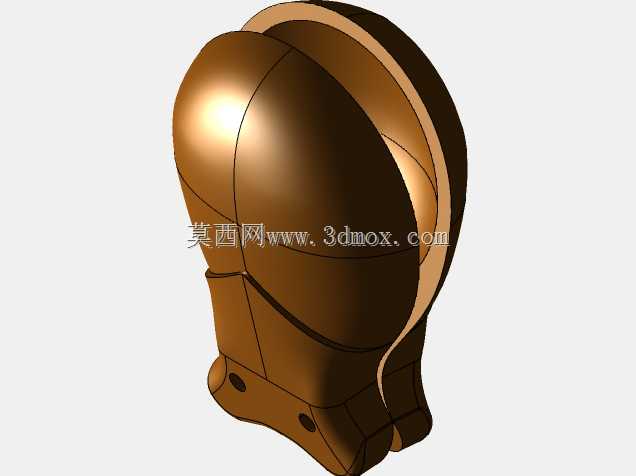

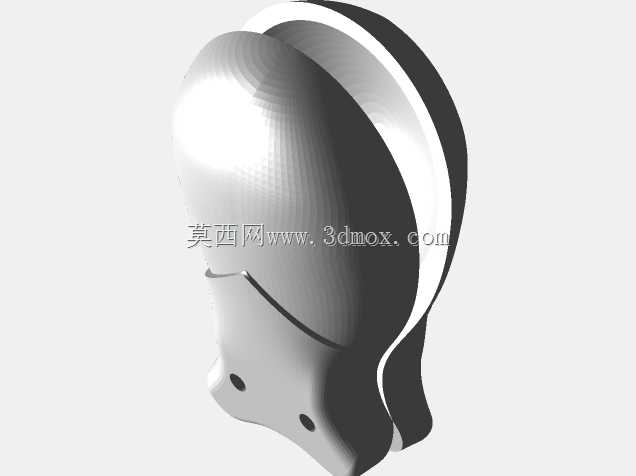

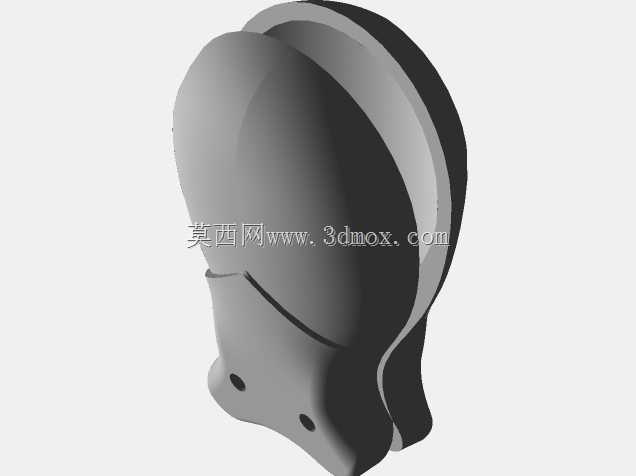

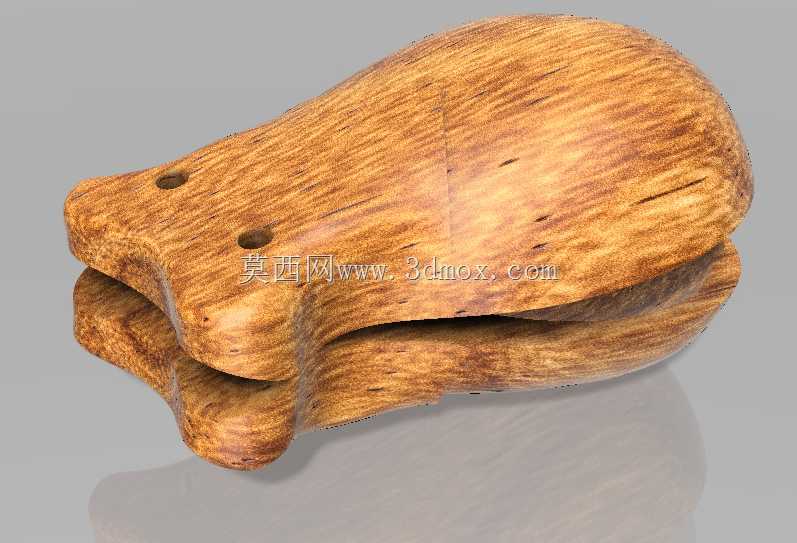

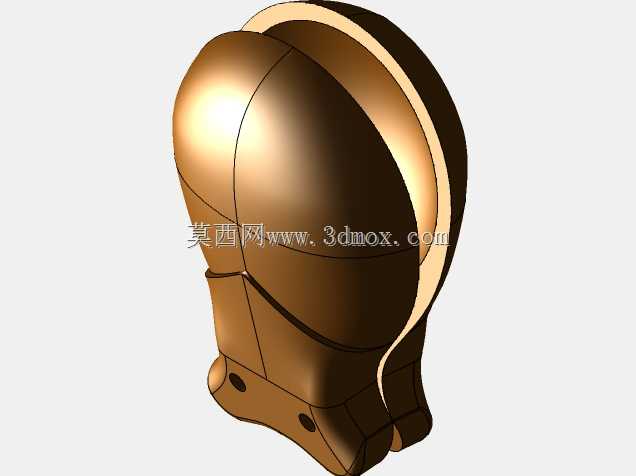

　　这款响板的结构设计完全贴合传统打击乐器的使用逻辑，整体采用对称式双片拼接构型，两片壳体通过根部的薄壁连接段形成自然的开合回弹结构，无需额外加装金属弹簧或铰接销轴，依靠木材本身的弹性形变实现敲击后的自动复位，这种一体化的结构设计既减少了装配工序，也避免了金属连接件长期使用后出现的松动、锈蚀、异响等问题，非常适合高频次的舞台演奏使用场景。从实际使用的角度出发，响板的握持区域做了贴合拇指指腹的弧面收窄设计，两片壳体上预留的两个贯通小孔是穿系固定绳的位置，使用时将绳圈套在拇指根部，其余手指搭在响板外侧弧面，敲击时手指施加的压力可以均匀传递到整个敲击面，两片壳体的接触平面经过精密研合，闭合时不会出现偏斜、错位的情况，

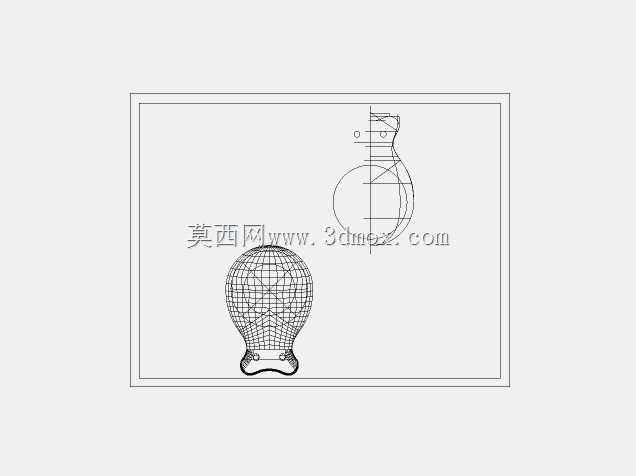

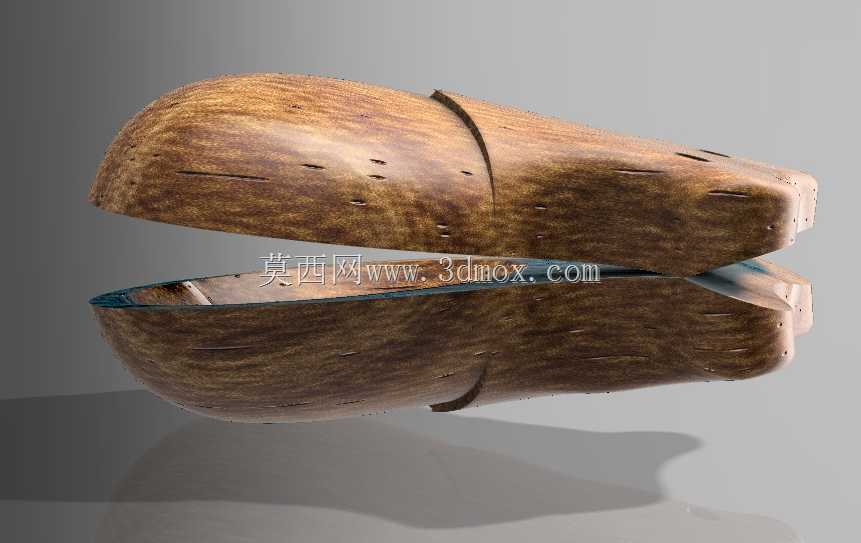

　　能够发出清脆集中的共鸣声响，不会因为接触不均产生杂音。在外形轮廓的处理上，响板整体采用流线型的仿生贝壳造型，边缘全部做了R2-R3的圆角过渡，没有尖锐的棱角，长时间握持敲击不会磨伤手指，外表面的木纹纹理是在建模阶段通过曲面纹理映射实现的，还原了实木材质的自然质感，同时也能在渲染阶段直观呈现成品的外观效果。从结构尺寸的边界来看，单片响板的长度控制在80mm左右，最宽处约45mm，两片闭合后的总厚度约22mm，整体重量控制在30g以内，这个尺寸和重量刚好适配成年人的手掌大小，长时间握持演奏不会产生明显的负重感，穿绳孔的直径设置为3mm，孔位距离端部12mm，两个孔的中心距为18mm，这个位置的选择经过反复验证，

　　既不会因为太靠近端部导致绳孔处木材受力开裂，也不会因为太靠近根部影响响板开合的行程。两片壳体的接触平面设置在整体厚度的中间位置，每片壳体的内腔做了深度6mm的弧形挖槽，这个内腔结构是响板共鸣发声的关键，挖槽的弧度经过反复调整，能够让敲击产生的声波在腔内形成均匀的反射，发出的声响穿透力强且余音适中，不会因为内腔过深导致声音闷哑，也不会因为内腔过浅导致声音单薄刺耳。连接两片壳体的根部薄壁厚度设置为2.5mm，这个厚度是经过反复校核的，既能够保证足够的连接强度，在数万次开合敲击后不会出现断裂，也能够提供合适的回弹力度，手指不需要施加过大的压力就能让两片壳体完全闭合，演奏时的手感更加轻盈。在建模过程中，所有曲面都采用G2连续过渡，

　　外表面的曲率变化均匀，没有突兀的折角，既方便后续的数控加工编程，加工时刀具可以沿着曲面连续走刀，减少接刀痕迹，也能保证成品打磨后的手感顺滑。从应用场景来看，这款响板不仅可以用于传统的民族舞蹈伴奏、弗拉门戈吉他演奏伴奏，也可以用于儿童音乐启蒙教具、奥尔夫音乐教学器材，结构设计上兼顾了专业演奏的声学需求和日常使用的耐用性需求，没有多余的装饰结构，所有的造型特征都服务于实际使用功能。在安装适配方面，预留的穿绳孔可以适配不同粗细的棉质、尼龙固定绳，使用者可以根据自己的手型大小调整绳圈的松紧度，不需要额外的调节结构，结构简单可靠，后期维护只需要定期在连接薄壁处涂抹少量木蜡油，防止木材因为干湿变化出现开裂即可，不需要复杂的保养工序。建模时对两片壳体的配合面做了0.1mm的配合间隙预留，考虑到木材会因为环境温湿度变化产生轻微的胀缩，这个间隙可以保证在不同的使用环境下，响板都能够顺畅开合，不会因为木材膨胀出现卡滞，也不会因为间隙过大导致敲击时出现晃动杂音。整体结构没有采用任何拼接、胶合的额外部件，完全依靠一体化的木材切削成型，结构强度更高，使用寿命更长，非常适合批量的实木加工生产，加工时只需要采用三维数控铣削一次成型，后续经过打磨、上漆、穿绳工序即可完成成品装配，生产工序简单，良品率高。
