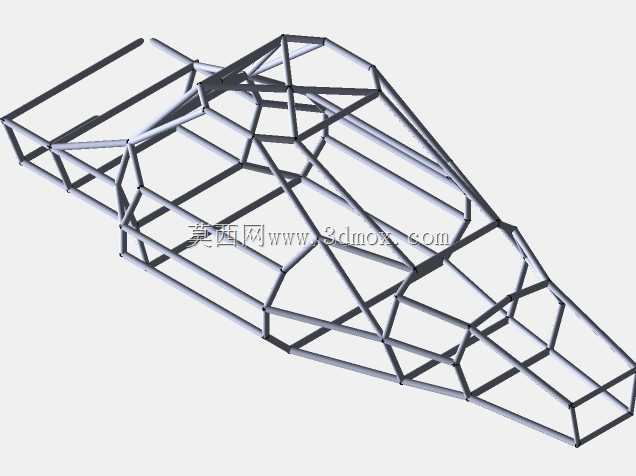

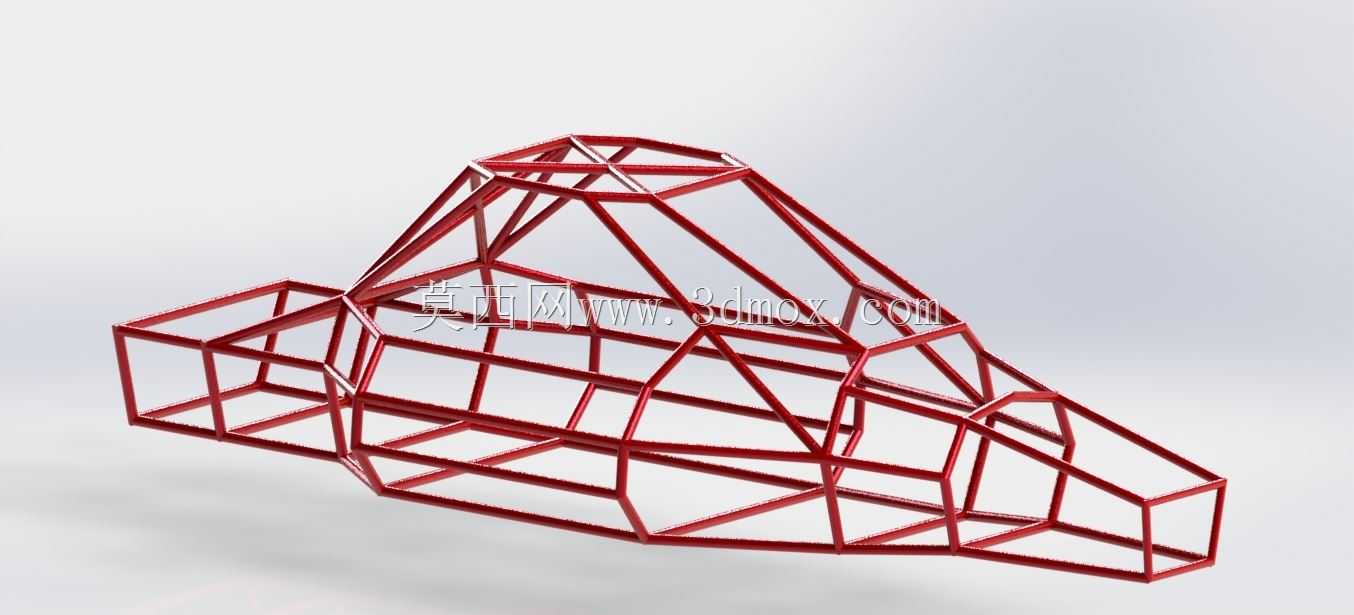

钢管桁架式越野赛车车架结构设计

　　该结构为越野赛车核心承载管架，是整车所有子系统的安装基体，承担动力总成、悬架、转向、制动、座椅、安全防护件等全部部件的安装定位功能，同时在车辆行驶过程中传递路面激励、动力输出扭矩、碰撞冲击载荷等多维度作用力，是非承载式越野赛车的核心骨架结构。从应用场景来看，这类管架结构多用于小型越野赛事、全地形休闲车、巴吉赛车、大学生方程式越野赛车等非铺装路面行驶的车辆，相比冲压焊接的一体式承载车身，钢管桁架结构拥有更高的设计自由度，可根据赛事规则、部件布置需求、载荷分布特性灵活调整管材走向与节点位置，同时在发生碰撞时可通过管材的塑性变形吸收冲击能量，为舱内人员提供足够的生存空间。设计过程中首先确定核心硬点边界：前部预留动力总成安装空间，

　　根据动力单元的外形轮廓、悬置安装点位置调整前舱管架的宽度与高度，保证发动机、变速箱、散热系统的安装间隙，同时预留悬架摆臂、转向机的安装支座焊接位置，确保前轮跳动行程内不与管架发生运动干涉；中部为乘员舱区域，严格按照人机工程学要求确定座椅安装点、方向盘位置、安全带固定点的坐标，管架侧面设置防撞横管，顶部设置防滚环结构，在车辆发生侧翻时可承受顶部冲击载荷，避免舱体变形侵入乘员生存空间；后部为后悬架与油箱、后置散热系统的安装区域，根据后驱传动系统的布置路径调整后舱管架的结构，保证传动轴转动无干涉，同时预留足够的燃油箱安装空间，避免越野工况下石块磕碰油箱。管材选型上采用圆形无缝钢管，通过三角形桁架结构实现载荷的均匀传递，

　　所有管材连接节点均采用相贯线切割后满焊处理，避免应力集中导致的焊缝开裂，管架整体的重心高度经过反复优化，尽可能降低整车质心，提升越野行驶时的侧倾稳定性。安装边界方面，管架底部预留与悬架硬点匹配的支座焊接平面，所有安装支座的孔位同轴度、平面度公差控制在机械加工要求范围内，避免后续装配出现应力别劲的问题；管架外轮廓尺寸匹配定制的非金属覆盖件安装需求，覆盖件通过卡扣与支架固定在管架预留的安装点上，不需要额外在主桁架上打孔削弱结构强度。这类管架结构相比传统冲压车身，生产不需要大型冲压模具，小批量定制成本更低，结构强度冗余量可根据使用场景灵活调整，在越野路况下即使出现单根管材变形，也可通过切割更换局部管材完成修复，

　　维护成本远低于一体式承载车身。设计过程中通过有限元分析对管架的弯曲刚度、扭转刚度、模态频率进行校核，确保在越野路面大冲击载荷下管架的变形量在允许范围内，避免出现共振导致的结构疲劳损坏，同时对碰撞工况下的管架变形路径进行模拟，确保碰撞能量沿预设的管材路径传递吸收，不会出现管材直接刺入乘员舱的情况。
