FSAE迷你电动赛车钢管车架结构设计

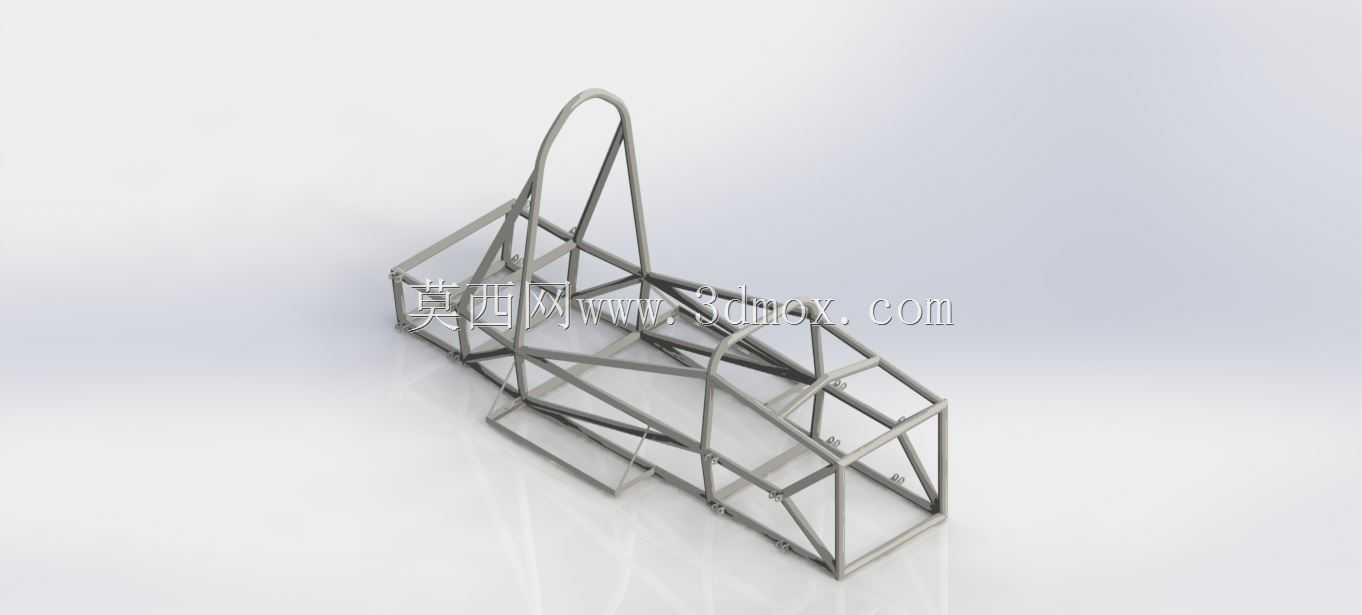

　　这套钢管桁架式车架结构，是面向大学生方程式电动赛事打造的迷你尺寸承载基体，核心服务于校园电动赛车研发、小型赛道验证类场景，也可作为单人电动休闲车、场地实训教具的结构参考。从实际装车用途来看，车架作为整车所有子系统的安装载体，需要同时承担动力总成固定、悬架安装定位、驾驶员承载、碰撞能量吸收、电池舱防护多重功能，区别于量产乘用车的承载式车身，这类钢管车架采用空间桁架结构，能在极低的自重下实现足够的扭转刚度与弯曲强度，适配赛事场景下的激烈操控需求。

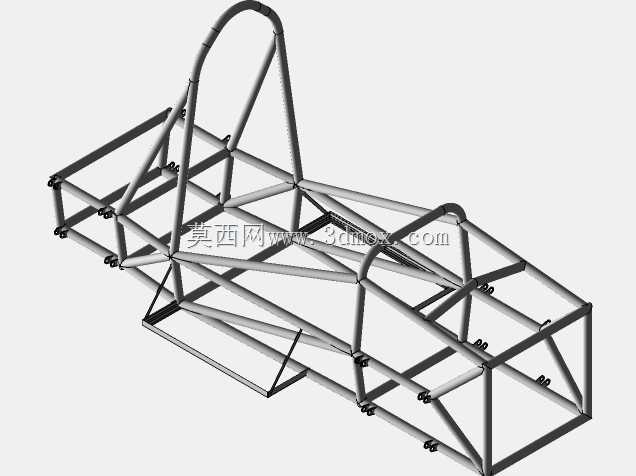

　　设计思路上优先遵循了赛事规则的人机边界要求，先锁定驾驶员的坐姿H点位置，围绕驾驶舱的操作空间预留出方向盘、踏板、座椅的安装区间，再顺着载荷传递路径排布主环、前环、侧边防撞结构的钢管走向——主环作为整车最高的承载结构，采用大管径厚壁钢管弯折成型，负责翻滚工况下的乘员防护，前环结构对接前悬架安装点与前防撞结构，将正面碰撞的冲击力沿斜向撑杆分散到整个车架侧围，避免局部应力集中。电池舱的布置区间被设置在驾驶舱后方的低位区域，通过多根横向、纵向钢管围成封闭的安装框架，既降低整车质心高度提升操控稳定性，也能在侧碰、追尾工况下为电池组提供刚性防护，避免电芯受挤压出现安全风险。

　　从结构特性来看，所有钢管的连接节点都采用相贯线切割后满焊的处理方式，不存在悬臂过长的无支撑管段，每根杆件都尽量沿载荷传递方向布置，减少非轴向受力带来的结构变形；悬架安装点位置都额外焊接了加强筋片与安装衬板，预留出标准的螺栓安装孔位，保证硬点位置的精度，避免行驶过程中悬架定位参数出现偏移。车架的前部预留出转向机、制动总泵、前驱动电机的安装空间，后部对应布置后减速器、后悬摇臂的安装支座，侧围的钢管走向特意避开了电池高压线束、制动管路的走线路径，预留出足够的管线固定卡扣安装位，减少后期装配时的管线干涉问题。

　　尺寸边界方面，整车架的轴距控制在1600mm级别，前轮轮距对应1200mm左右，车架主体最大宽度不超过1400mm，主环顶部距离车架底部安装基准面的高度控制在1100mm以内，完全满足迷你方程式赛车的尺寸要求；车架底部设置了统一的安装基准平面，所有硬点坐标都以该平面为Z向基准，方便后期总装时的定位调试，底部的钢管框架预留了电池托盘、底板的安装孔位，可直接适配厚度5mm的铝合金防护底板，阻挡行驶过程中路面飞溅的碎石对底部部件的损伤。针对电动车型的特殊需求，车架上特意预留了高压线缆的过线孔与绝缘安装座，在电池舱与驾驶舱之间设置了钢管分隔梁，可加装绝缘防火隔板，实现高压区域与乘员区域的物理隔离，满足电动车辆的安全设计要求。

　　在结构验证层面，这套桁架结构的杆件排布经过了多轮拓扑优化，在保证扭转刚度达到赛事要求的3000N·m/deg以上的前提下，尽可能减少冗余杆件的使用，整体车架自重控制在25kg以内，相比同尺寸的钣金焊接车架减重超过40%。侧边防撞结构采用了双层斜撑的排布方式，在侧面碰撞时能通过杆件的塑性变形吸收冲击能量，避免驾驶舱出现过大的侵入量，保障驾驶员的生存空间。所有钢管的管径与壁厚选择都做了匹配，主承力结构采用外径25mm壁厚2mm的无缝钢管，次要支撑结构采用外径20mm壁厚1.5mm的钢管，在强度、刚度、自重三者之间找到平衡，不会出现局部刚度过大导致碰撞时应力集中断裂，也不会因为刚度过低出现行驶过程中车架变形影响操控的问题。
