14英寸电动轮毂电机轮组结构设计

　　这款14英寸规格的集成式轮毂电机轮组，主要面向短途电动代步车辆、低速无人配送平台、轻型电动助力载具的行走驱动场景使用，区别于传统中置电机搭配链条、传动轴的传动结构，该轮组将动力输出单元直接集成在轮辋内部，省去了中间传动环节的功率损耗，同时大幅简化了整车底盘的布局空间，不需要额外预留电机安装位与传动构件的布置空间，能够有效压缩整车的横向与纵向结构尺寸，适配更多紧凑型代步设备的设计需求。

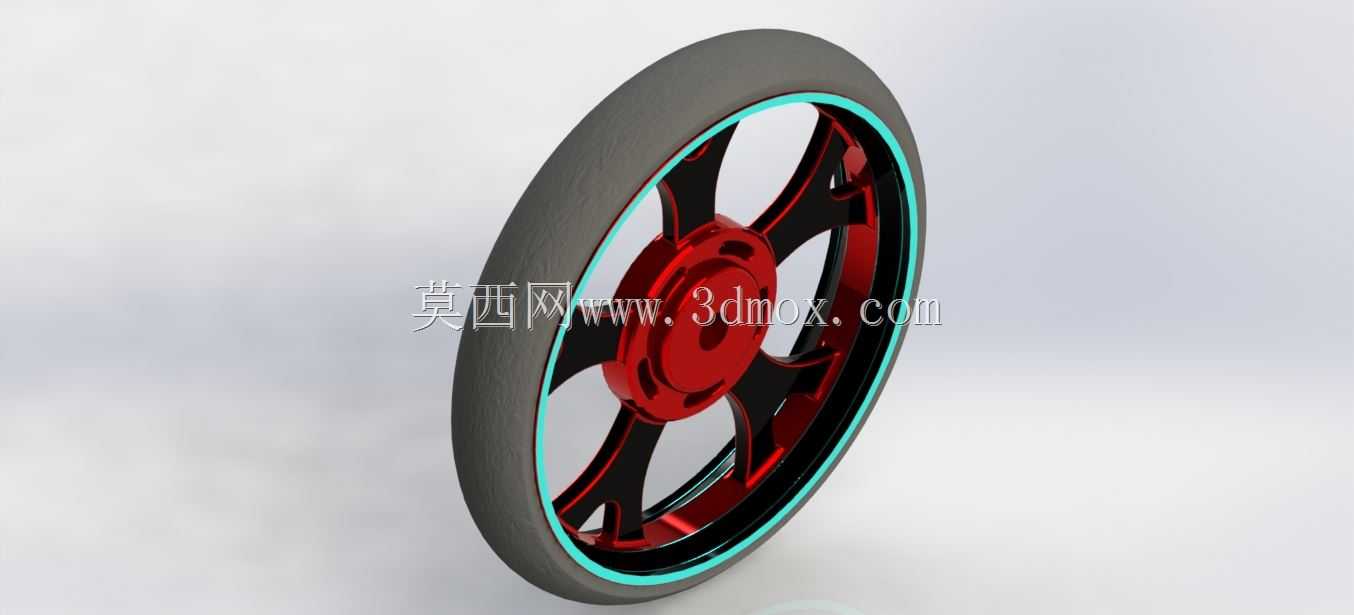

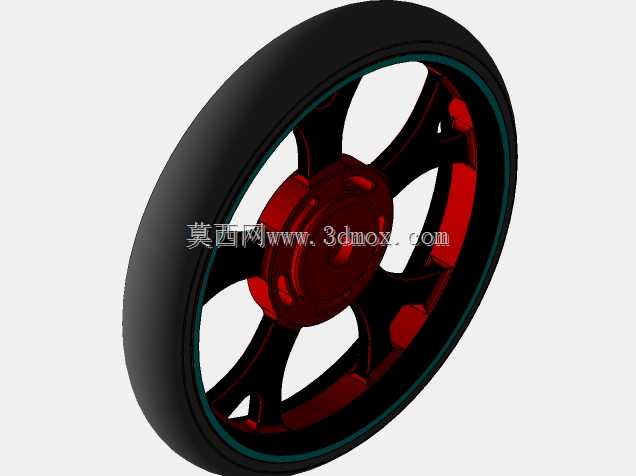

　　从结构设计逻辑来看，轮组采用轮辐与电机端盖一体化的承载思路，五辐式的轮辐结构做了等强度的截面渐变设计，靠近轮毂中心安装位的位置截面厚度更大，向轮辋方向延伸时逐步做减薄处理，既保证了轮辐承受径向载荷与侧向冲击时的结构强度，又尽可能控制了轮组自身的重量，避免非簧载质量过大影响行走过程的平顺性。轮辋边缘做了适配标准14英寸充气轮胎的卡槽结构，胎圈座的尺寸公差按照常规低压代步轮胎的配合要求设计，能够保证轮胎充气后与轮辋的贴合密封性，同时轮辋内侧预留了气门嘴的安装空位，不需要额外对轮辋进行二次加工即可完成轮胎装配。

　　电机本体的定子固定轴采用居中同轴设计，轴端预留了平键安装位与锁紧螺纹段，能够直接与车辆的前叉或者后平叉的安装槽配合，固定轴的直径尺寸匹配常规轻型电动车的叉体开口宽度，安装时不需要额外定制转接座即可完成固定。电机的转子外壳与轮辐直接刚性连接，动力输出时转子直接带动轮辋与轮胎转动，传动路径上没有额外的啮合齿轮或者传动带，运行过程中的传动噪音更低，同时减少了传动构件磨损带来的后期维护需求，日常使用过程中只需要按照常规轮胎保养周期检查胎压与轮胎磨损情况即可，不需要对传动结构进行额外的润滑或者间隙调整。

　　轮组的外观防护设计上，电机外侧的端盖做了圆弧过渡的封闭结构，能够阻挡日常行驶过程中泥水、灰尘进入电机内部，端盖表面的造型做了导流斜面设计，车辆行进过程中气流能够顺着斜面带走电机工作产生的热量，避免长时间高负载运行时电机内部温度过高影响输出效率。轮辋与轮辐的衔接位置做了圆角过渡处理，避免应力集中导致的轮辐断裂风险，所有外露的金属边缘都做了倒角去毛刺处理，装配过程中不会划伤轮胎或者操作人员。

　　从安装边界尺寸来看，该轮组的轴向总宽度控制在常规同尺寸非动力轮的宽度范围内，替换原有普通从动轮时不需要调整车架叉体的安装间距，轮组的中心安装面到两侧的距离对称设计，安装后不会出现轮组偏摆的问题，轮胎安装完成后的整体外径符合14英寸轮组的通用尺寸，与整车挡泥板、刹车构件的安装间隙能够满足常规设计要求，不需要额外调整周边构件的安装位置。轮组的额定负载设计匹配轻型载具的使用需求，能够承受单人骑行或者小重量货物承载时的径向载荷，同时轮辐的侧向刚度能够满足车辆转向时的侧向力承受要求，正常行驶过程中不会出现轮组变形导致的行驶跑偏问题。

　　在实际选型适配过程中，该轮组适合用于最高设计时速不超过35km/h的低速电动载具，安装时需要注意固定轴的锁紧扭矩符合设计要求，避免行驶过程中轴端松动导致轮组脱落，同时接线端的防水接插件需要做好固定，避免轮组转动过程中引线被拉扯断裂。相较于分体式的电机加传动轮结构，这种集成式轮毂电机轮组的装配效率更高，整车装配线上只需要完成轮组固定与接线即可完成行走单元的装配，能够有效缩短整车的装配工时，同时减少了传动构件的采购成本，对于小批量生产的低速电动设备来说，能够有效降低整体的制造成本与后期维护成本。
