M12规格杆端关节轴承结构设计

　　在自动化产线连杆传动机构、工程机械操纵连杆、汽车悬架稳定杆连接、气动液压元件铰接端这类需要同时承受径向载荷与一定角度偏摆的连接场景中，杆端关节轴承是应用频次极高的铰接类零件，本次设计的M12规格杆端关节轴承，正是针对中等载荷工况下的铰接需求完成的结构建模。

　　从实际使用场景来看，这类杆端件常被用在设备的操纵连杆末端，比如包装设备的摆杆驱动端、农用机械的转向拉杆连接位、健身器材的活动关节处，工作过程中不仅要传递直线方向的推拉力，还要补偿安装过程中产生的同轴度误差，以及设备运行时连杆摆动带来的角度偏差，避免连接部位出现卡滞、附加弯矩过大导致的杆部断裂问题。

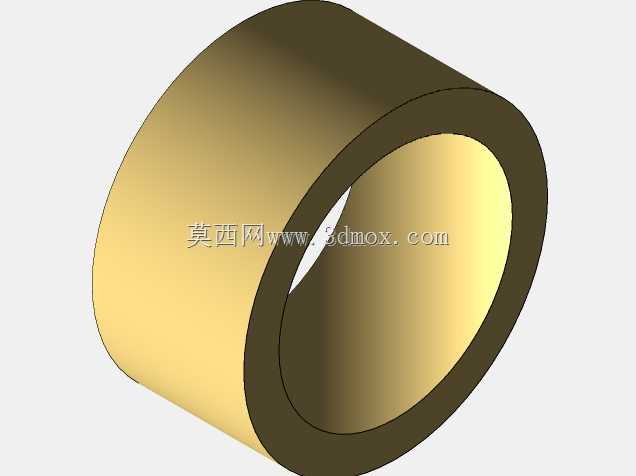

　　设计过程中首先确定了内圈与杆体的组合结构，杆部采用标准M12外螺纹设计，螺纹长度匹配常规铰接安装的螺母旋合深度要求，既保证足够的螺纹连接强度，也避免螺纹过长导致安装时与周边结构产生干涉。杆体与外圈采用一体化锻坯加工的结构思路，相比焊接式杆端，一体化结构的抗冲击载荷能力更强，在频繁往复载荷作用下不会出现焊缝开裂的失效问题。外圈内部镶嵌的自润滑内圈，内孔为光滑圆柱面，可直接与销轴配合安装，内圈与外圈之间的滑动接触面预留了合理的配合间隙，能够满足最大15度左右的偏摆角度需求，适配大多数连杆机构的摆动幅度要求。

　　外形尺寸方面，外圈的外径尺寸控制在适配M12杆部强度的合理区间，不会因为外圈体积过大造成安装空间浪费，也不会因为壁厚不足导致受载时外圈变形。杆部的光杆段长度考虑了安装时连接板的厚度范围，预留了足够的穿装空间，螺纹末端做了倒角处理，方便安装时螺母快速导入，也避免螺纹起始端的毛刺划伤安装人员或配合零件。内圈的宽度与外圈宽度保持齐平，销轴穿过时不会出现内圈偏斜卡滞的问题，两端面的倒角设计也能减少与安装侧板之间的滑动摩擦阻力。

　　安装边界上，该杆端关节轴承的铰接中心到杆部螺纹末端的尺寸，符合行业内同规格杆端的通用安装尺寸，能够直接替换市面上同规格的标准杆端轴承，不需要对原有设备的安装位做二次修改。设计时特意校核了螺纹的旋合长度与杆部的抗拉伸强度，在额定静载荷作用下，杆部的拉应力处于材料许用应力范围内，内圈与外圈的接触应力也满足滑动轴承的许用接触压力要求，保证长期往复运动下不会出现过早磨损。

　　从结构细节来看，外圈与内圈的配合面采用了球面接触设计，接触面积相比普通铰接销更大，单位面积的接触压力更小，配合内嵌的自润滑材料层，不需要定期加注润滑脂就能维持长期顺畅的铰接动作，适合在维护不便的户外设备、封闭式传动机构中使用。杆部与外圈的过渡位置做了大圆角过渡处理，避免应力集中导致的交变载荷下疲劳断裂问题，这也是实际工程应用中杆端零件最常见的失效位置，圆角半径的取值经过应力校核，既不会因为圆角过大影响相邻螺母的拧紧到位，也能有效降低应力集中系数。

　　在建模过程中，所有配合面的尺寸公差都按照机械设计手册中杆端关节轴承的标准公差等级设定，内圈内孔的公差取H7级别，能够与常用的g6公差销轴形成间隙配合，保证铰接转动灵活的同时不会出现过大的窜动量。外圈的球面与内圈的球面配合公差选取了适合滑动配合的间隙范围，既保证角度补偿的灵活性，也不会因为间隙过大导致传动过程中出现冲击异响。螺纹部分的公差按照6g级外螺纹设定，能够与标准6H级螺母顺畅旋合，满足通用互换性要求。

　　实际选型使用时，需要注意该规格杆端的额定载荷匹配，不可在超过额定静载荷、额定动载荷的工况下使用，同时安装时要保证销轴的轴线与杆端铰接中心垂直，避免出现偏载导致内圈局部磨损加剧。如果用于存在冲击载荷的工况，还可以在铰接位置加装缓冲垫圈，减少瞬时冲击对杆端结构的损伤。
