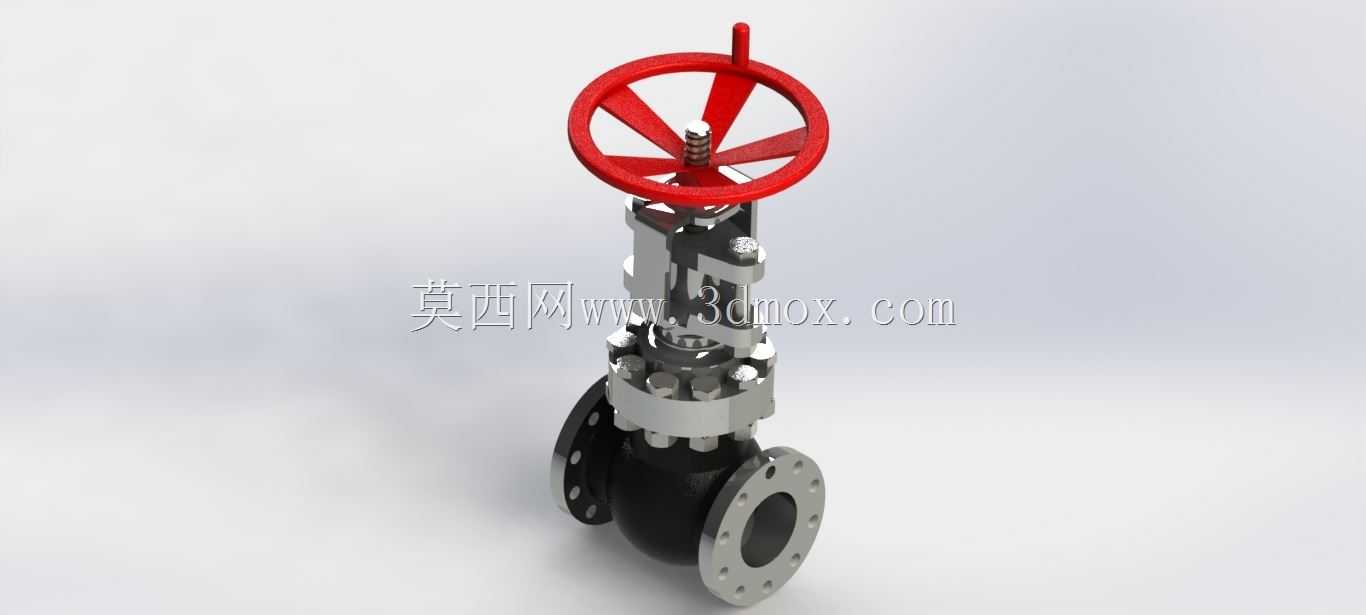

手动法兰式明杆闸阀工业结构设计

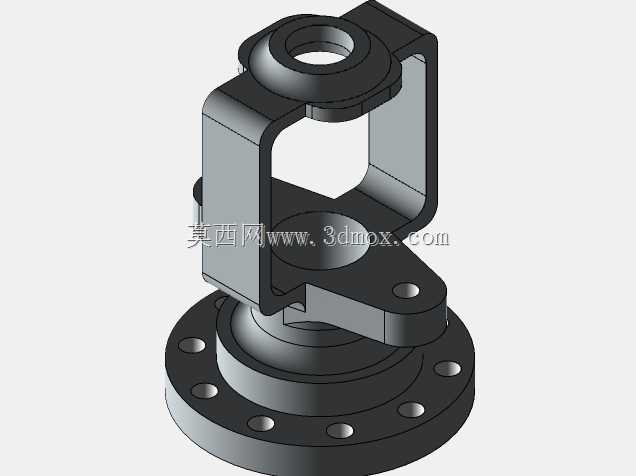

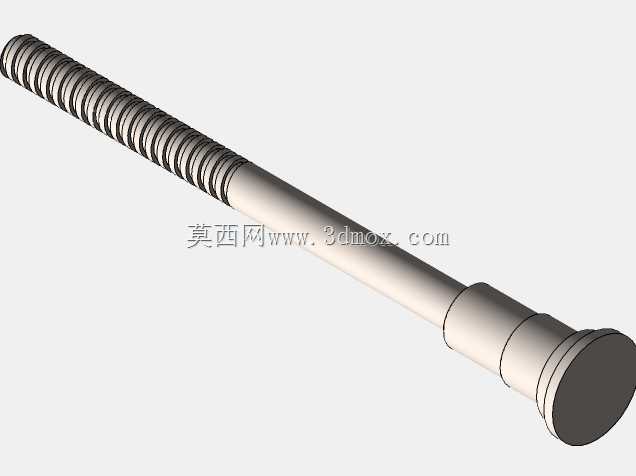

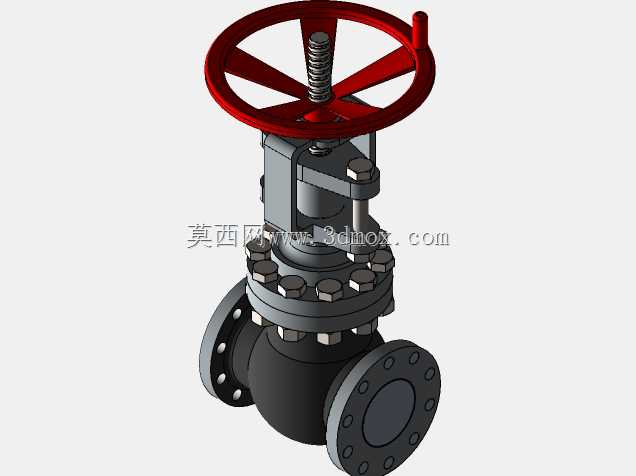

　　在石化输送管网、市政供水干线、工业循环水系统以及火电汽水回路的管线布设中，这类手动明杆法兰闸阀是截断类流体控制部件里应用占比极高的品类，和节流类阀门不同，它的核心作用是在管线检修、工况切换、故障隔离时实现管路的完全通断，正常运行状态下要么处于全开位置让介质无额外压损通过，要么处于全关位置实现零泄漏截断，不适合用来调节介质流量，长期半开半关的状态会被高速流动的介质冲蚀密封面，大幅缩短设备使用寿命。从结构设计逻辑来看，这款闸阀采用明杆布局，阀杆的梯形螺纹段设置在阀盖上方的支架区域，不和输送介质直接接触，一方面能避免介质里的固体杂质、腐蚀性成分磨损螺纹副，另一方面操作人员可以直接通过阀杆伸出的高度判断阀门的开关位置，

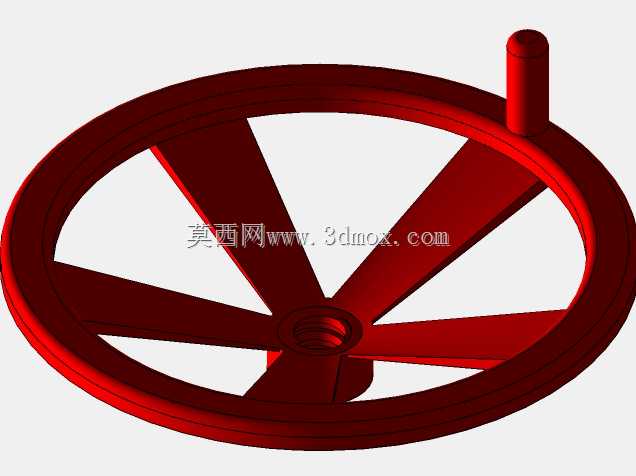

　　不需要额外加装开度指示装置，在现场巡检时能快速识别阀门状态，减少误操作概率。顶部的红色手轮采用轮辐式结构，轮缘做了圆弧过渡处理，操作时握持受力更均匀，手轮和阀杆通过方榫配合传递扭矩，不需要额外的键连接，装配和后期维护更换手轮都更便捷，手轮直径的设计匹配了阀门额定操作扭矩，不需要加额外的加力杆就能实现额定压力下的密封锁紧，避免过度用力导致阀杆弯曲或者密封面压溃。中部的阀体和阀盖连接采用螺栓紧固的压力自密封适配结构？不对，这款是中低压通用款，采用的是法兰式阀盖连接，缠绕式垫片做静密封，连接螺栓沿圆周均匀排布，预紧力计算时充分考虑了工况温度下的螺栓蠕变和垫片回弹量，保证在额定温度压力范围内不会出现中法兰泄漏。

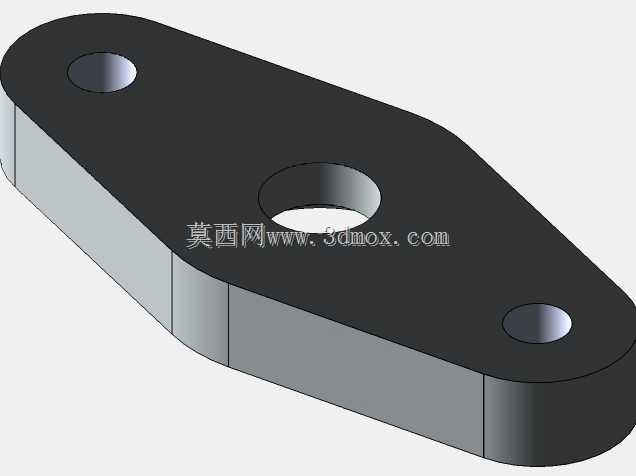

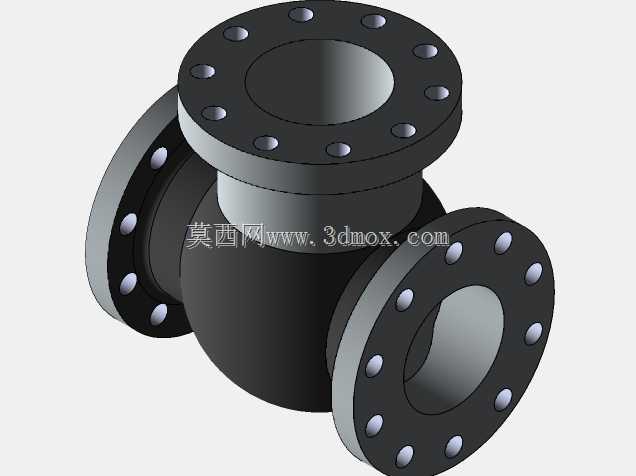

　　阀体下部的连接端采用凸面法兰结构，法兰的密封面水线加工精度、螺栓孔中心距、法兰厚度都严格匹配通用管路法兰标准，能直接和同压力等级的管线法兰、设备法兰配对安装，不需要额外加工过渡连接件，安装时只要保证两侧法兰同轴度偏差在允许范围内，按对角线顺序分次拧紧法兰螺栓就能保证连接密封。阀体内部的闸板采用楔式单闸板结构，密封面堆焊硬质合金，硬度差控制在合理区间，避免开关过程中出现密封面咬合拉伤，闸板的导向槽和阀体内部的导向筋配合，保证开关过程中闸板不会出现偏摆，让密封面能均匀贴合，减少局部磨损。阀杆和阀盖之间的密封采用填料函结构，填料选用柔性石墨材质，适配水、油品、常规气体等多种介质，填料压盖通过两个螺栓调节预紧力，当填料出现微量泄漏时，

　　不需要停机拆解阀门，只要对称拧紧压盖螺栓就能补偿填料的磨损量，实现在线维护。从安装边界来看，这款阀门的结构长度、法兰外圆尺寸、手轮最大回转半径、阀杆全开时的最大伸出高度都符合通用闸阀的安装尺寸规范，在管线设计时不需要为它预留特殊的安装空间，架空管线安装时可以直接通过法兰支撑，地埋安装时可以配套加长阀杆组件适配埋深，手轮的安装高度一般设置在距离操作面1.2米左右，方便现场人员操作，如果安装位置过高还可以配套链轮操作机构。在实际工况选型时，要根据输送介质的腐蚀性、工作温度、工作压力匹配对应的阀体材质、密封面材质和填料材质，比如输送清水类介质可以选用铸铁阀体，输送油品或者弱腐蚀性介质可以选用铸钢阀体，高温工况下要选用耐高温的垫片和填料。建模过程中对所有配合间隙都做了工程化还原，比如阀杆和填料函的配合间隙、闸板和导向筋的配合间隙、手轮和阀杆方榫的配合公差都按照实际加工装配要求设置，不是无间隙的理想化模型，用来做管路装配干涉检查、操作空间校核、运维拆装模拟都能直接使用，不会出现和实际安装情况偏差过大的问题。这类阀门的结构可靠性高，维护成本低，对介质清洁度的要求相对不高，即使介质里带有少量固体颗粒也能正常实现截断，不会像球阀那样容易被颗粒卡涩密封面，所以在长距离输送管线、厂际公用工程管线里的应用非常广泛，很多工况下连续运行十几年都不需要更换核心部件，只需要定期补充或者更换填料就能正常使用。
