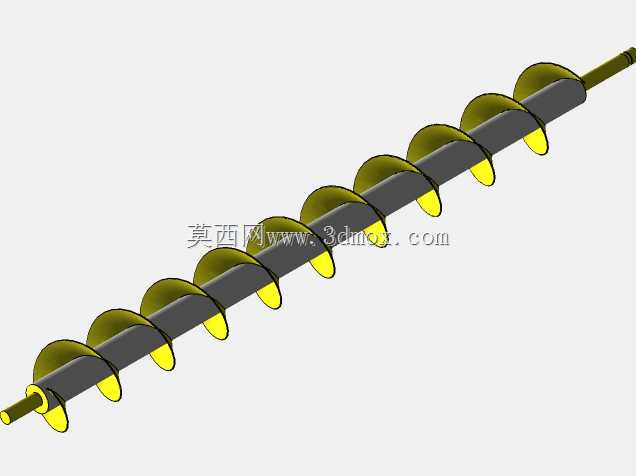

微型螺旋输送螺杆结构三维设计

项目分类:通用机械零部件 发布时间:2022-04-11 ID:604346
  • 微型螺旋输送螺杆结构三维设计

  做散料输送设备结构设计快十二年,经手的螺旋输送构件少说也有上百套,这次做的微型螺旋涡轮结构,最初是给小流量粉体定量给料工位做的核心输送件,当时现场给的边界条件很明确:安装段的轴向预留空间只有320mm,径向安装孔的最大通径不能超过28mm,输送的物料是粒径80目到120目的食品级改性淀粉,小时输送量要求稳定在12kg到18kg区间,不能出现物料架桥、积料堵转的情况,还要适配现场已有的伺服驱动端,输出轴的对接尺寸是6mm的平键轴,同轴度公差要控制在0.02mm以内。

  一开始做方案的时候,最先排除的是等距等径的常规螺旋叶片结构,因为微型输送段的腔体本身就窄,常规叶片和管壁的间隙如果留大了,物料会在叶片和管壁的缝隙里残留,时间长了吸潮结块就会堵料;如果间隙留太小,加工的时候叶片的焊接变形很难控制,装配的时候很容易刮蹭腔体内壁,运行的时候阻力陡增,甚至会把驱动电机憋得触发过载保护。后来反复算物料的滑移角,淀粉的内摩擦角大概是32度,外摩擦角和304不锈钢接触面大概是18度,最后把叶片的导程做成了渐变结构,靠近进料口的前三圈导程是22mm,能快速把落下来的物料往前推送,避免进料口位置堆料,到了中段输送区导程慢慢降到18mm,让物料在输送过程中逐步被压实,保证出料的均匀性,靠近出料口的最后两圈导程再微调到20mm,给物料留出一点松散的空间,避免出料口位置因为物料压太实出现拱塞。

  叶片的厚度选的是1.5mm的304不锈钢冷轧板,没选更厚的2mm板,是因为微型螺杆的整体直径小,厚板卷制的时候叶片的成型应力太大,焊到中心轴上之后变形量很难校回来,1.5mm的板卷制之后,叶片的外缘做了R0.8的圆角处理,一方面是避免锐边刮蹭腔体内壁的抛光面,另一方面也能减少物料挂在叶片边缘的概率,食品级工况下清理的时候也更方便。中心轴选的是直径12mm的冷拉圆钢,两端的轴颈做了台阶处理,驱动端的轴颈加工到6mm,配2mm的平键槽,键槽的对称度公差控制在0.015mm,和驱动轴对接的时候不会出现偏心晃动;尾端的轴颈是8mm,用来装配套的含油轴承支撑,轴颈的表面粗糙度做到Ra1.6,减少轴承运转的时候的磨损,延长维护周期。

  设计的时候特意把叶片和中心轴的焊接位置做了连续满焊,没做点焊,是因为粉体输送的时候,如果焊缝有缝隙,物料会嵌到焊缝的缺口里,时间长了变质发霉,不符合食品接触设备的卫生要求,焊完之后整个焊缝都做了打磨抛光,表面粗糙度和叶片、轴身保持一致,没有卫生死角。之前做过的一套同类型微型螺杆,就是因为当时为了省工时用了段焊,用了三个多月客户反馈拆开清理的时候发现焊缝里卡了变质的物料,后来全部返修成满焊抛光,耽误了客户的生产进度,这次做结构的时候就把这个坑提前避开了。

  安装边界这块,整个螺杆的有效输送段长度是270mm,两端轴头的伸出长度分别是25mm(驱动端)和20mm(支撑端),总长度315mm,刚好卡在现场预留的320mm安装空间里,轴向留了5mm的窜动间隙,避免热胀冷缩的时候轴顶到端盖。叶片的外缘直径是24mm,和输送腔体的内壁单边留了1mm的间隙,这个间隙是反复验证过的,既不会因为间隙太大漏料,也不会因为加工装配的误差导致叶片刮壁,之前试过留0.5mm间隙,因为腔体是薄壁圆管,焊接法兰的时候有轻微变形,装配的时候螺杆转起来有三分之一的圈程会蹭到内壁,运行电流比正常值高了40%,后来把间隙调到1mm,再把腔体的内壁做了珩磨处理,圆度公差控制在0.05mm以内,运行的时候就很顺畅,空载运行电流只有额定电流的15%左右,带料运行的时候也稳定在额定电流的40%以内,没有出现过载的情况。

  实际应用的时候,这个结构除了用在食品行业的小流量粉体给料,还能适配化工行业的小剂量助剂添加、医药行业的药粉定量分装,只要调整叶片的导程和转速,就能适配不同流动性的物料,比如流动性好的塑料粒子,导程可以做大一点,转速提上去,输送量就能覆盖到每小时30kg;如果是流动性差的粘性粉体,比如带一定湿度的中药粉,就把导程做小,叶片表面做特氟龙喷涂,减少物料粘附,也能稳定输送。建模的时候把所有的配合尺寸都做了参数化关联,只要修改中心轴直径、叶片外径、导程、有效输送长度这几个核心参数,整个模型就能自动更新,不用重新画草图,后续给不同客户做同类型变体设计的时候,能省至少60%的建模时间,工程图导出的时候,所有的形位公差、表面粗糙度、焊接要求都直接关联到模型参数,不会出现图纸和模型尺寸对不上的问题,之前有新人建模的时候没做参数化,改一个尺寸要挨个改草图、特征,经常漏改导致图纸出错,现在用这个参数化模板,出错率降到了几乎为零。

  做这类微型输送构件,最容易忽略的就是动平衡问题,因为螺杆是长径比比较大的回转件,转速如果超过60rpm,不平衡量太大的话会出现振动,带动整个输送腔体共振,不仅噪音大,还会影响轴承的使用寿命。这次建模的时候就提前做了质量属性分析,把叶片的螺旋起始角做了对称布置,焊接的时候在工装夹具上做了定位,保证每一圈叶片的位置偏差不超过0.1mm,做完之后做动平衡校正,不平衡量控制在G2.5等级以内,实际运行的时候,1米外的噪音值不到55分贝,完全满足车间的噪音要求。还有一个细节,就是进料口对应的螺杆位置,特意把第一圈叶片的起始边做了斜切处理,斜切角度是45度,这样物料从进料口落下来的时候,能顺着斜切面顺利进入叶片的槽道里,不会被叶片的直边顶住造成进料不畅,之前没做斜切的时候,偶尔会出现物料在进料口架桥,需要人工捅料,改了斜切之后,架桥的问题完全解决了,连续运行72小时的测试里,没有出现一次堵料或者进料不畅的情况。
