立式浮油撇除装置结构设计

　　在金属切削加工车间的乳化液循环系统、零部件清洗线的漂洗水槽、大型热处理淬火油槽的配套水循环段、食品加工厂的含油废水预处理工位，这类敞口液体储槽长期运行后，液面会漂浮一层厚度不均的浮油，这些浮油来自加工工序带出的切削油、淬火介质、工件防锈油、动植物油脂等，若不及时撇除，会导致循环液变质发臭、清洗后工件表面残留油斑、废水处理段生化系统负荷超标，而这款立式撇油装置就是针对这类敞口槽体的浮油去除需求设计的专用设备。

　　从结构布局来看，该设备采用单立柱悬臂式安装结构，主支撑立柱为矩形空心型钢焊接件，承担整机的承重与安装固定功能，立柱底部预留了与槽体侧壁或顶部平台连接的安装孔位，安装时无需对原有储槽进行大规模改造，仅需在槽边预留对应螺栓孔位即可完成固定，悬臂段从立柱中部水平伸出，延伸至槽体液面上方，撇油执行组件从悬臂末端垂直伸入液面以下，这种布局的优势在于设备主体大部分位于槽体外侧，仅撇油工作段接触液体，日常维护时无需排空槽内液体即可完成检修作业，同时悬臂伸出长度可根据槽体宽度做适配调整，适配0.8米到2米宽度范围的敞口储槽。

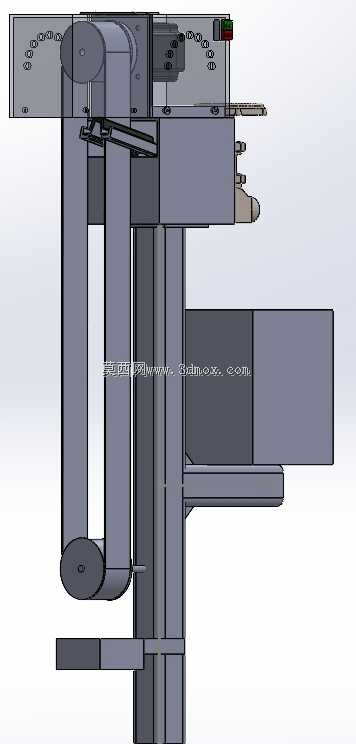

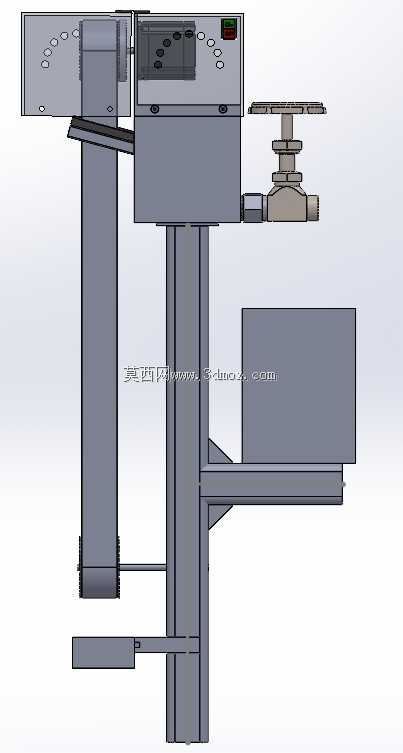

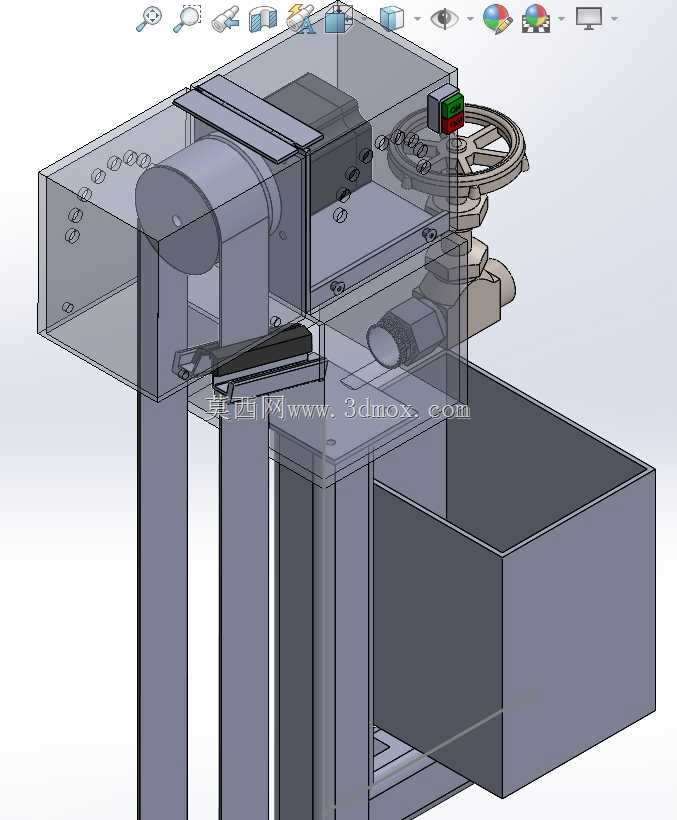

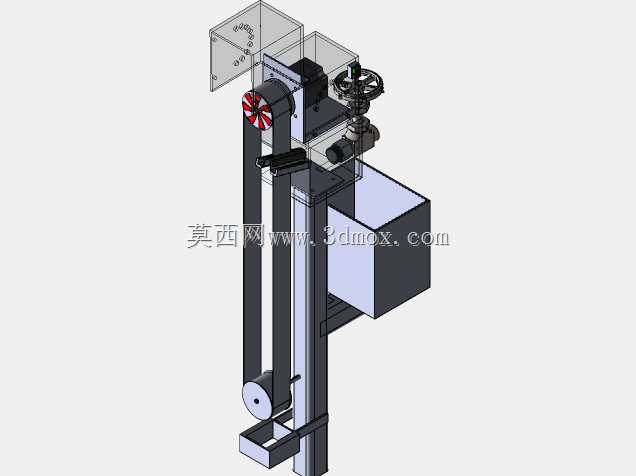

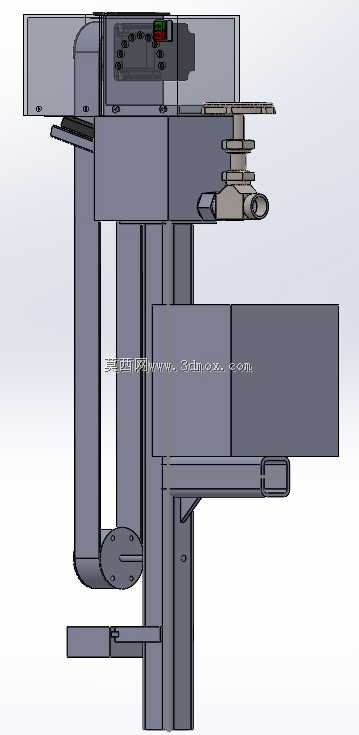

　　设备的核心撇油单元采用带式撇油结构，环形撇油带垂直布置，下段浸入液面以下，上段绕经设备上部的驱动辊与挤油辊组，驱动辊带动撇油带持续低速回转，撇油带表面经过亲油疏水改性处理，在经过液面时会主动粘附表层浮油，随带体向上运动至挤油辊位置时，对置的挤油辊通过挤压作用将带体表面粘附的油污挤入设备自带的集油槽内，集油槽通过侧部的排油接头外接导油管，将收集到的废油导流至外部储油桶内完成回收，相比传统的管式撇油机，带式结构的接触面积更大，对薄油层的捕捉效率更高，在浮油厚度小于1毫米的工况下仍能稳定工作。

　　设备上部的控制箱集成了驱动电机的调速模块与运行状态指示组件，操作人员可根据槽内浮油厚度调整撇油带的运行速度，浮油量大时调高带速提升收集效率，浮油量小时降低带速减少带体磨损，控制箱面板上设置了运行、故障指示灯与启停按钮，防护等级达到IP54，可适应车间内多水雾、少量油雾的工作环境，驱动部分采用减速电机直连驱动辊的传动结构，省去了额外的链传动或带传动组件，减少了日常维护的润滑点，运行噪音低于60分贝，不会对车间作业环境造成额外干扰。

　　在安装边界设计上，设备的垂直方向高度可根据槽体液面高度做调整，立柱上预留了多组调节孔位，可根据实际安装位置的液面高度调整悬臂的固定高度，保证撇油带的浸入深度维持在20毫米到50毫米的合理区间，避免浸入过深导致带体夹带大量水分，或是浸入过浅无法有效接触表层浮油；设备的水平方向占用空间小，主体宽度仅350毫米，安装后不会影响槽体上方的工件吊装、日常清槽等作业，针对部分带有槽盖的封闭储槽，该结构也可通过在槽盖上开设对应尺寸的安装孔完成嵌入式安装，适配不同的现场安装条件。

　　从功能特性来看，该设备可连续24小时不间断运行，对浮油的去除效率可达每小时120升，收集到的废油含水率低于5%，可直接作为废油交由回收单位处理，不会产生二次污染；设备的撇油带采用耐油、耐酸碱的高分子复合材料制作，可适应PH值在5到10之间的液体环境，在切削液、清洗液、淬火液等常见工业液体中均可长期使用，正常工况下带体使用寿命可达12个月以上，更换时仅需松开挤油辊的压紧手柄即可完成带体拆装，无需专业工具，单人即可在5分钟内完成更换作业。

　　在设计过程中，重点考虑了现场工况的复杂性，所有与液体接触的结构件均采用304不锈钢材质制作，避免长期接触含油液体出现锈蚀问题，非接触的支撑结构件表面做了喷塑防腐处理，提升设备在潮湿车间环境下的耐用性；设备的挤油辊采用耐油橡胶材质，压紧力可通过侧部的调节旋钮调整，既能保证足够的挤油压力将带体表面的油污挤净，又不会因压力过大导致撇油带过快磨损，集油槽底部设置了排污螺塞，长期运行后积攒的少量油泥可通过打开螺塞完成清理，无需拆解整机结构。

　　不同于大型的刮油机、隔油池配套设备，这款立式撇油装置属于点对点的浮油处理设备，适合单台储槽的就地浮油处理，无需搭建复杂的管路系统，安装调试周期短，投入成本低，在中小型机加工企业、汽车零部件清洗线、热处理车间的配套水处理环节有很高的适配性，建模过程中对所有钣金折弯件、焊接件、标准紧固件都做了1:1的还原，装配关系完全符合实际加工装配要求，可直接作为同类设备设计的参考模型，也可用于现场安装前的布局模拟，提前核对安装空间与接口尺寸，避免现场安装时出现尺寸干涉问题。
