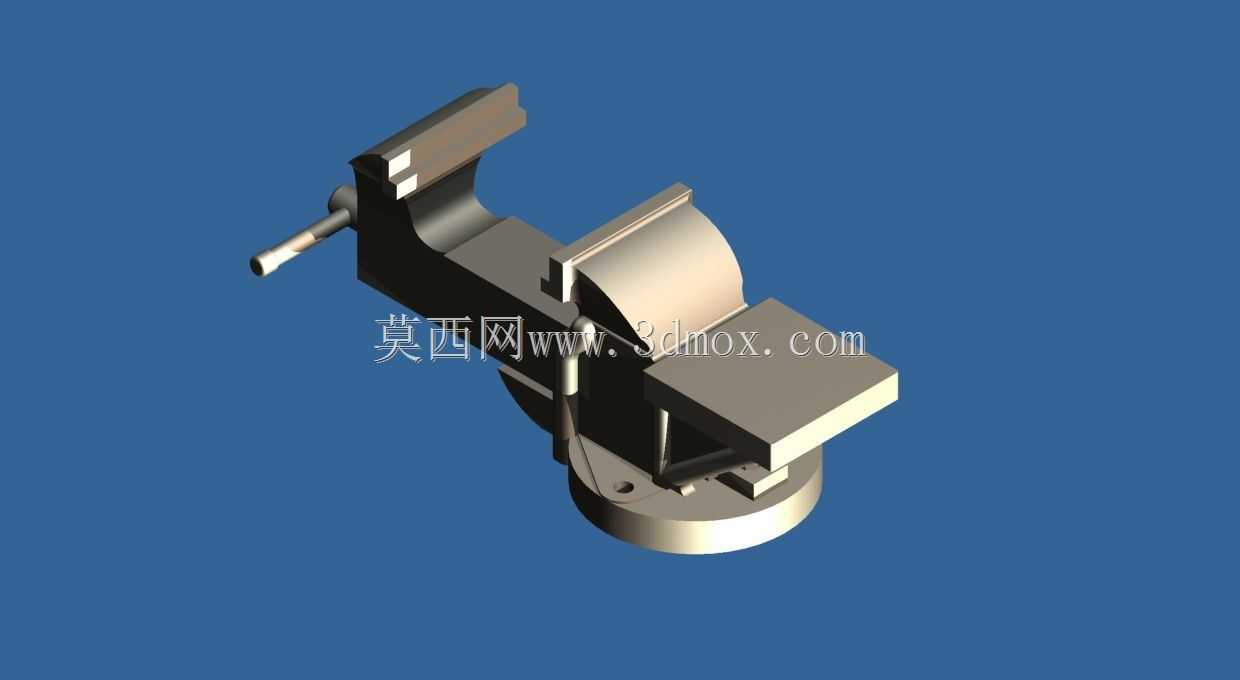

机用旋转式台虎钳夹持工装结构

　　在常规金工实训、小型零件铣削、钻孔、钳工修配等作业场景里，台虎钳是工位上最基础也最核心的夹持定位部件，这套旋转式台虎钳的结构设计完全围绕一线装夹的实际需求展开，没有冗余的装饰性结构，每一处几何特征都对应实际使用中的功能诉求。先从安装边界说起，整套结构的底座为圆形法兰式结构，底座上均匀分布三个沉头安装孔，可直接通过内六角螺栓固定在钳工工作台或者机床辅助工作台上，安装孔的中心距适配常规台钳的安装孔位标准，不需要额外加工转接板就能完成换装，底座总厚度控制在28mm，不会过多占用工作台上方的垂直操作空间，底座与活动钳身的连接面做了环形燕尾槽配合，配合间隙控制在0.02mm以内，既可以保证钳身360度水平旋转时的顺畅度，

　　又能避免装夹重型工件时出现晃动偏移。钳身主体采用铸铁材质的等强度结构设计，固定钳身与活动钳身的夹持面都预留了可更换钳口板的安装槽，钳口板上加工有交叉网纹，用来增加夹持时的摩擦力，针对不同材质的工件，还可以换装铜质、铝质或者橡胶材质的软钳口，避免装夹时夹伤工件已加工表面。传动部分采用梯形丝杠副结构，丝杠直径为22mm，导程为5mm，梯形螺纹的自锁性能可以保证装夹完成后不会因为加工过程中的振动导致钳口松动，丝杠的端部安装有可转动的摇把，摇把的握持部分做了滚花处理，操作人员施加较小的力就能获得足够的夹紧力，最大夹持开口距离为150mm，能够覆盖绝大多数小型机械零件、实训工件的装夹需求。活动钳身与固定钳身的滑动配合面采用矩形导轨结构，

　　配合面之间预留了润滑脂槽，日常维护时只需要定期注入少量润滑脂就能保证滑动顺畅，不会出现卡滞、爬行的问题。在设计这套结构的时候，特意将旋转锁紧机构设置在钳身前端下方，操作人员不需要弯腰就能扳动锁紧手柄，快速调整钳身的旋转角度，角度调整到位后扳下锁紧手柄就能通过楔形压紧块将旋转底座与固定底座锁死，锁紧力足够承受铣削、钻孔时产生的侧向切削力，不会出现角度偏移。很多新手在建模台虎钳的时候容易忽略钳口的平行度公差要求，这套结构在设计时将固定钳口与活动钳口的平行度公差控制在0.03mm/100mm以内，夹持面与底座安装面的垂直度公差控制在0.02mm/100mm以内，能够保证装夹后的工件定位精度满足普通机加工、钳工修配的精度要求。另外，

　　钳身的后部没有突出的多余结构，安装到工作台边缘时，钳身的后部不会与工作台下方的柜体或者其他障碍物产生干涉，摇把的转动半径控制在120mm以内，操作时不会碰到工作台面上的其他工具。针对长时间使用后丝杠副出现磨损间隙的问题，结构上预留了丝杠螺母的间隙调整机构，只需要松开螺母端的锁紧螺钉，调整调整套的位置就能消除丝杠传动的反向间隙，延长整个工装的使用寿命。在实际应用中，这类台虎钳不仅可以用于钳工工位的手工修配、划线、锯削作业，还可以安装在小型钻床、铣床、砂轮机的工作台上，作为小型零件加工的夹持定位工装，相比固定式台虎钳，带旋转底座的结构可以快速调整工件的加工角度，不需要反复松夹调整工件的装夹位置，能够有效减少装夹辅助时间，提升作业效率。建模过程中对所有配合面都做了公差匹配，活动部件之间没有干涉，丝杠转动时活动钳身的全程移动都保持顺畅，没有卡顿点，所有的棱角位置都做了R2-R3mm的倒圆角处理，避免使用过程中尖锐棱角划伤操作人员，同时也能消除铸件的应力集中点，提升整体结构的强度。
