长料重型圆棒自动送料上料设备结构

　　这款重型圆棒给料设备主要配套数控车床、走心机、外圆磨床等棒料加工类机床使用，解决长尺寸重型圆棒原材料的自动上料、连续送料需求，在汽车零部件加工、五金轴类件量产、液压管件加工等批量棒料切削场景中应用广泛，能够替代人工完成长棒料的上料对位、逐根送进、余料处理等工序，大幅降低操作工的劳动强度，同时避免人工搬运重型长棒料过程中产生的磕碰、对位偏差问题，提升整线加工的连续运行稳定性。

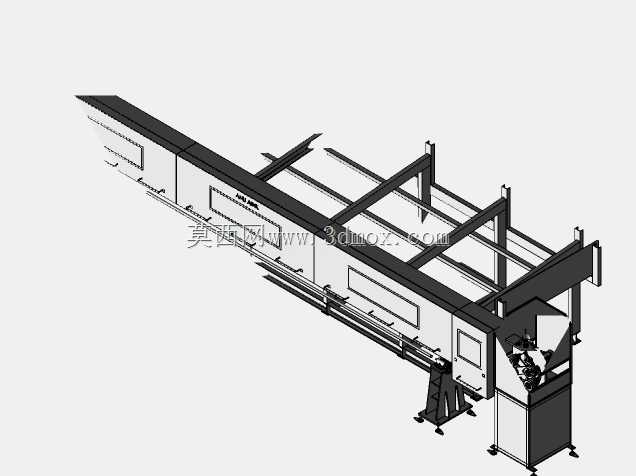

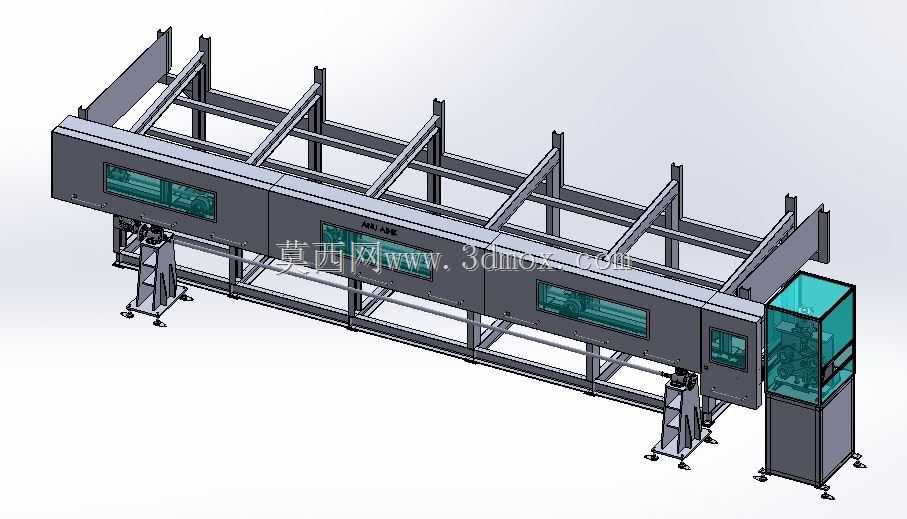

　　从结构设计逻辑来看，设备整体采用分段式长床身布局，主体承力框架采用矩形钢管焊接成型，经过去应力处理后再进行机加工保证安装基准面的平面度，长料架部分设置多组可调式挡料立柱，可根据加工棒料的长度调整立柱间距，适配不同长度规格的圆棒原材料存放，料架的承载面做了倾斜角度设计，依靠棒料自重实现单根棒料的自动滑落补料，无需额外设置推料机构即可完成料堆到送料位的逐根分离，减少了动力元件的配置数量，降低设备后期的维护点位。送料执行端采用封闭箱式结构，内部设置多组送料滚轮与导向套，滚轮采用聚氨酯包胶材质，既能够提供足够的送进摩擦力，又不会划伤棒料表面，导向套可根据加工棒料的直径快速更换，保证棒料送进过程中的同轴度，避免高速旋转送进时产生棒料甩动的问题，设备末端设置独立的电气与动力集成柜，将送料驱动、检测元件的控制单元集中布置，方便布线与后期检修，同时柜体做了防尘密封处理，适配机加工车间多切削液、多金属粉尘的作业环境。

　　在安装边界方面，设备整体沿机床主轴轴向布置，安装时需要保证设备送料中心与机床主轴中心的同轴度误差控制在0.05mm/m范围内，设备底部设置多组可调式支撑脚杯，可根据车间地面的平整度调整设备水平度，无需额外做预埋基础即可完成安装固定，适配大部分现有加工车间的设备布局改造需求。设备的料架段宽度可根据棒料的最大存放量调整，常规配置下单次可存放直径20-120mm范围的圆棒数十根，能够满足单班次8小时连续加工的上料需求，无需频繁补料。送料速度可根据机床的加工节拍无级调整，送进长度通过伺服驱动精准控制，重复定位精度能够满足大部分轴类零件的加工余量预留要求，同时设备设置了缺料检测、棒料到位检测、卡料报警等多重检测功能，运行过程中出现异常时会自动发送信号给主机暂停加工，避免撞机等设备故障。

　　从结构细节设计来看，设备的所有转动部位均设置了密封式轴承座，避免切削液、金属碎屑进入轴承内部造成磨损，外露的管线全部采用金属拖链收纳，防止管线被掉落的棒料砸损或者被运动部件拉扯断裂，送料滚轮的压紧力采用可调式弹簧结构，可根据棒料的材质、直径调整压紧力度，既不会因为压力过大造成棒料表面压痕，也不会因为压力不足出现送料打滑的问题。料架的挡料立柱顶部做了圆弧导向处理，棒料吊装上料时不会出现卡滞，同时立柱表面做了淬火处理，提升耐磨性能，长期受棒料摩擦也不会出现明显的凹陷变形。设备的外防护板采用快拆式结构，日常清理内部碎屑、更换易损件时无需拆卸大量螺栓，掀开防护板即可接触到内部机构，大幅缩短设备维护的停机时间。
