红色金属铰接式安装固定支座结构

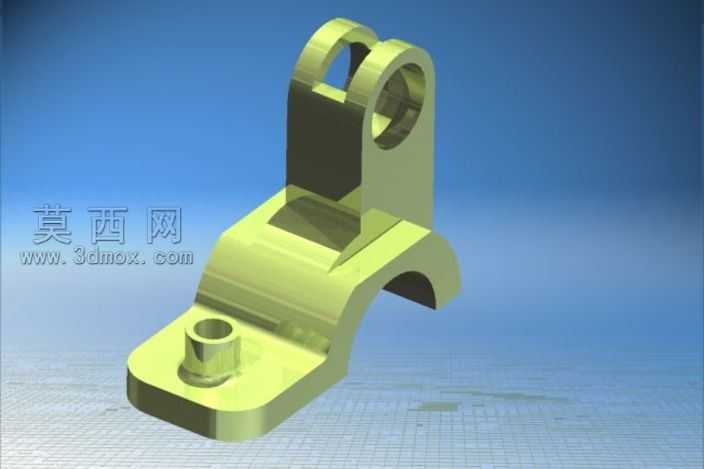

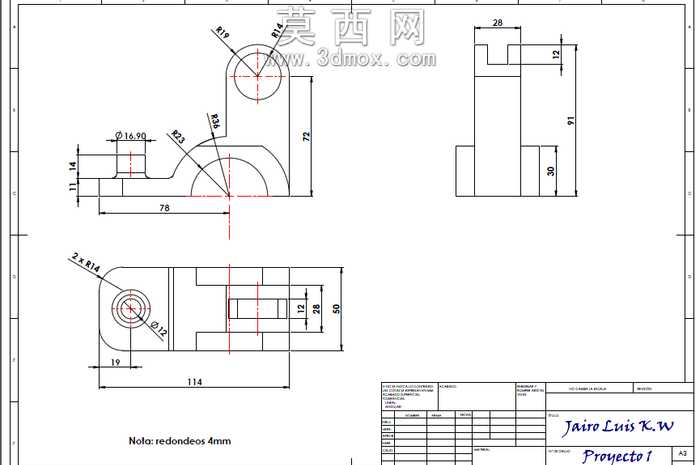

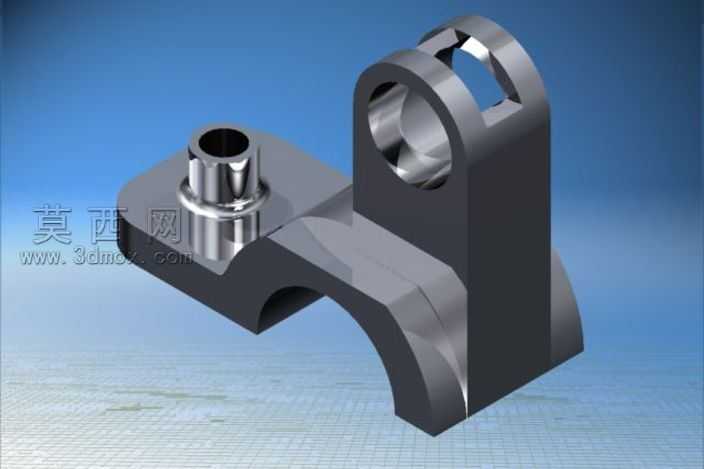

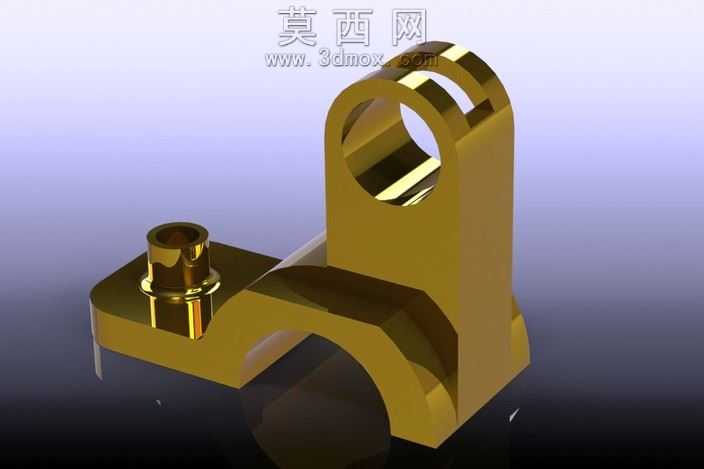

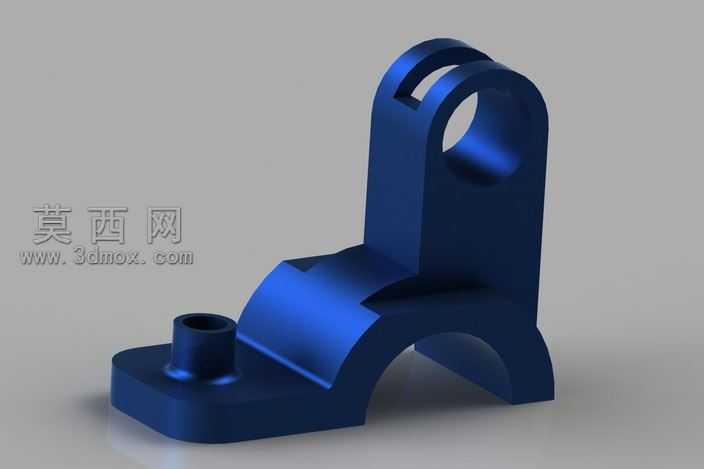

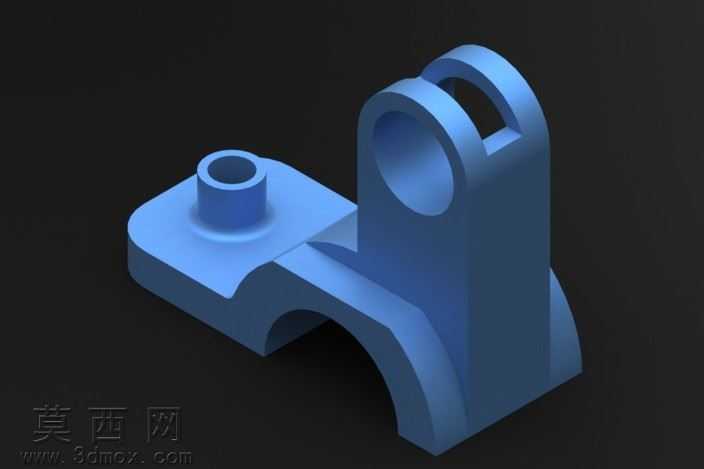

本作品为一款金属材质的铰接式安装固定支座三维模型，建模阶段采用参数化特征建模思路完成整体结构搭建，首先通过草图绘制勾勒出底部安装板的外轮廓，对安装板边角做圆角过渡处理，避免应力集中问题，在安装板一侧预留圆柱形凸台定位结构，凸台内部设计贯通安装孔，用于配合紧固件完成支座与安装基面的锁紧固定。中部衔接区域采用弧形过渡结构连接底部安装板与上部铰接支撑段，弧形曲面通过放样特征生成，保证曲面顺滑无棱角，既提升构件整体视觉质感，也优化了力传递路径，降低结构受力时的应力集中系数。上部支撑段设计为带铰接通孔的立臂结构，立臂顶部的铰接孔做沉孔处理，可容纳铰接轴的轴端结构，立臂侧面额外开设小型定位槽，用于铰接配合时的周向限位，防止铰接部件工作时出现轴向窜动问题。材质渲染阶段选用红色阳极氧化铝材质，调整材质的金属度、粗糙度参数，模拟出金属表面细腻的磨砂金属光泽，对铰接孔内壁、安装板底面等配合面单独调整材质粗糙度，还原机加工面的平整质感。场景布光采用三点布光方案，主光源从侧上方投射，突出构件的曲面起伏与结构轮廓，辅光源补光弱化阴影死区，环境光添加微弱的环境反射，让金属材质的反光效果更贴近真实物理特性。整体结构设计兼顾安装便捷性与铰接活动的功能性，各特征尺寸遵循机械设计通用规范，安装孔位、铰接孔径的参数预留合理公差范围，可直接用于机械结构的铰接支撑场景，模型的特征树逻辑清晰，各结构参数可根据实际使用需求快速调整修改，适配不同的安装尺寸与载荷要求。
