多桥越野汽车吊整机结构三维数模

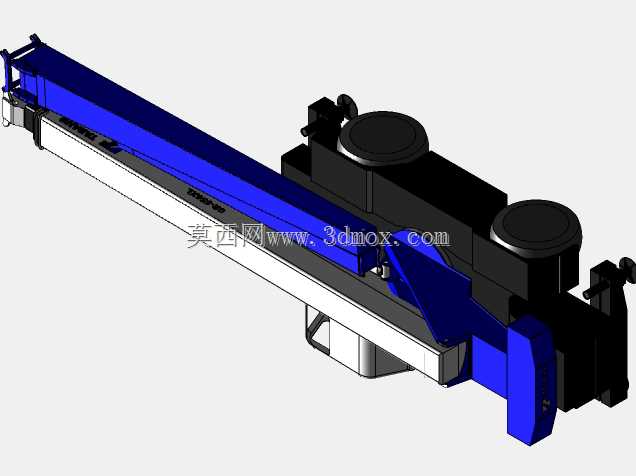

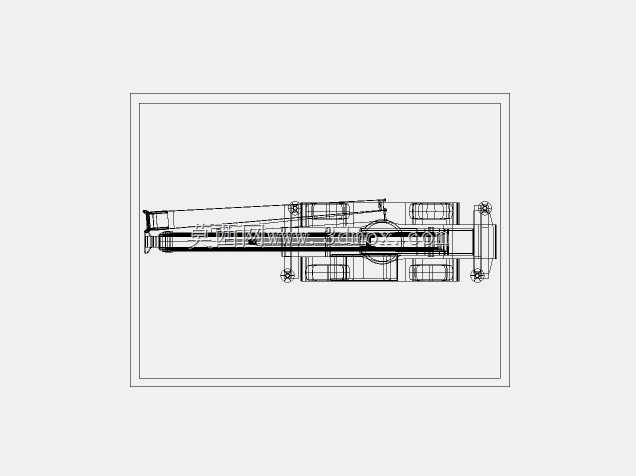

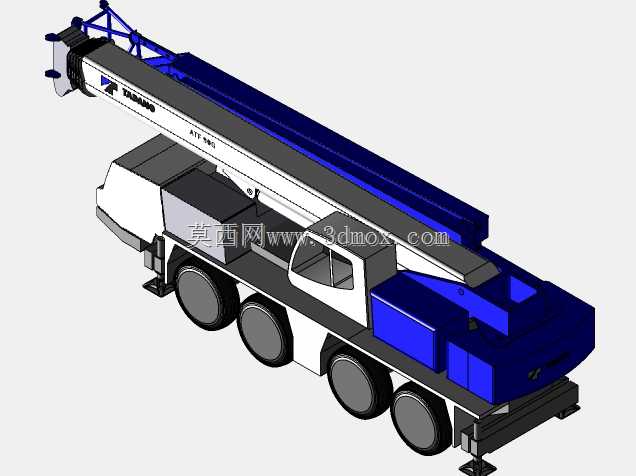

　　这套数模完整还原了多桥越野轮式起重机的整机结构，覆盖从底盘行走系统、回转支承总成、多节伸缩吊臂、变幅油缸组到操作驾驶室、配重块、支腿结构的全部核心部件，可直接用于结构校核、作业工况模拟、改装方案验证等工程场景。在野外油气田场站建设、山地风电塔筒吊装、林区输电线路架设、灾后应急抢险救援这类无硬化铺装路面的作业场景中，普通路面汽车吊的通过性不足，履带吊转场效率低、成本高，这类越野轮式起重机刚好填补了两者的性能空白，既能依托多桥驱动底盘在泥泞、坑洼、坡度较大的非铺装路面自主行驶转场，不需要额外的平板拖车转运，又能在到达作业点后快速伸出支腿调平车身，完成中远距离的重物吊装作业。从结构设计逻辑来看，底盘部分采用五桥承载布局，

　　兼顾了重载行驶的承载能力与小场地转向的灵活性，车桥的悬挂行程预留了足够的越野颠簸冗余，避免非铺装路面行驶时底盘部件发生刚性磕碰；吊臂采用多节箱型伸缩结构，截面做了渐变优化设计，在保证吊臂抗弯、抗扭刚度的前提下，尽可能降低臂架自重，减少整车行驶时的轴荷负担，臂架头部预留了滑轮组、副臂连接的安装接口，可根据作业需求更换不同倍率的吊钩组或者加装副臂，拓展最大作业高度与作业半径。回转支承连接底盘与上部转台，可实现360度全回转作业，转台尾部的配重块位置经过重心匹配计算，在不同吊重、不同臂长的作业工况下，能保证整车的抗倾覆稳定性满足工程安全要求，配重与转台的连接螺栓孔位、定位止口都在数模中做了精确还原，可直接用于配重改装、重心调整的仿真计算。

　　支腿结构采用H型伸缩支腿，横向跨距可根据作业场地的宽度灵活调整，支腿盘的接触面积做了加大设计，在松软地面作业时可分散支腿对地面的压强，避免支腿沉陷引发的倾覆风险，支腿的伸缩油缸、锁止机构都做了结构还原，可用于模拟支腿伸出、调平的作业动作流程。驾驶室分为行驶驾驶室与起重操作室两部分，行驶驾驶室位于底盘前部，符合道路行驶的视野要求，起重操作室位于转台侧部，可随转台同步回转，操作时能直接观察吊重作业的全过程，操作室的内部操纵杆、座椅、观察窗的位置都按照人机工程学要求做了布局还原，可用于操作视野校核、操纵机构布置优化。数模中各部件的装配边界都做了精确匹配，比如吊臂伸缩时的滑块间隙、变幅油缸的铰接点转动范围、转台回转时的周边部件安全间隙、

　　支腿伸出时与轮胎的干涉距离都经过校核，不存在部件运动干涉问题，可直接导入仿真软件做不同作业半径下的吊重应力分析、行驶状态下的底盘振动仿真、支腿受力的有限元计算。对于从事起重设备研发、工程施工方案编制、特种设备教学的从业者来说，这套数模可直接作为结构设计的参考基准，也可用于吊装作业的工况模拟，提前验证不同吊重、不同臂长、不同地面条件下的设备稳定性，减少现场作业的试错成本；在职业院校的工程机械专业教学中，也可借助该数模拆解讲解越野起重机的结构原理、各部件的功能配合关系，让学员更直观理解设备的作业逻辑。不同于普通路面汽车吊的设计取向，该设备的底盘传动系统预留了更大的扭矩输出冗余，搭配大花纹越野轮胎，可在坡度不超过30%的非铺装路面稳定行驶，上部起重作业部分的密封等级也做了提升，可在扬尘、小雨的野外环境下持续作业，不需要额外的防护措施。数模中还还原了臂架上的长度标识、走台板、扶手、灯具等附属结构，整体外形尺寸与真实设备的比例完全一致，可用于制作设备展示动画、施工场地布置模拟，在投标方案中直观展示设备进场后的站位、作业覆盖范围，提升方案的直观性与说服力。
