双吊车协同拖尾荷载承载结构设计

　　在重型设备吊装、大型结构件移位的工程现场，单台吊车的作业覆盖范围、额定起重量往往无法满足长尺寸、大吨位构件的吊装需求，双机抬吊作业是这类场景下的常规解决方案，而拖尾荷载的承载结构，就是双吊车协同作业时保障荷载平稳传递、避免构件受扭变形的核心配套部件。这类结构的实际用途，是在双吊车分别吊持构件两端、其中一端作为主吊点完成垂直起升，另一端作为拖尾吊点配合完成构件翻转、移位、就位的全过程中，承担拖尾侧的动态荷载传递，抵消构件姿态调整过程中产生的水平分力、扭转力矩，避免吊点位置出现应力集中导致构件局部变形，同时保障两台吊车的受力始终处于额定荷载区间内，防止单机过载引发的作业风险。从功能特性来看，这套拖尾荷载结构采用了分层承载的设计逻辑，

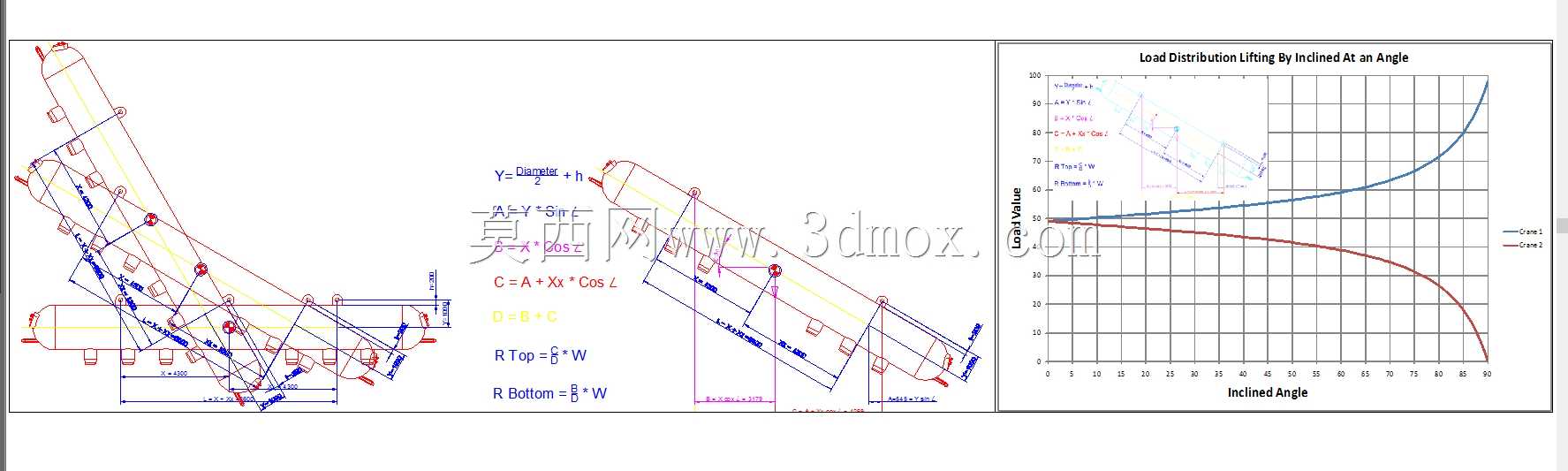

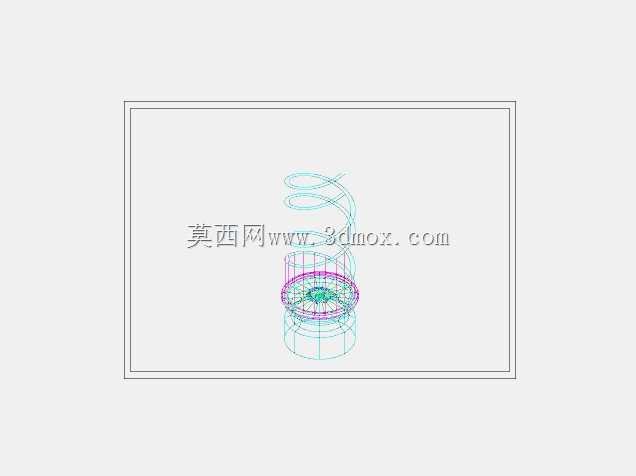

　　上部设置的螺旋导向缓冲段，能够在构件起升初期、拖尾端沿地面或支撑面滑移的阶段，抵消地面不平带来的瞬时冲击荷载，避免刚性冲击直接传递到吊点与吊车吊钩上；中部的环形承载框架采用了辐条式力传导结构，所有吊点的拉力都会通过辐条均匀传递到中心承载轴上，不会出现局部框架受力过大的问题；下部的连接法兰盘预留了多组标准化螺栓孔位，能够适配不同规格的吊索、卸扣连接，不需要额外加工过渡连接件就能快速完成现场组装。设计过程中，首先要明确双机抬吊作业的荷载分配原则，通常主吊点承担70%左右的构件自重，拖尾端承担剩余30%的荷载，但在构件从水平姿态翻转到垂直姿态的过程中，拖尾端的受力会出现动态变化，当构件与地面夹角达到30度到45度区间时，

　　拖尾端的水平分力会达到峰值，因此结构的水平抗剪承载力按照拖尾端额定垂直荷载的1.2倍做冗余设计，避免动态荷载下出现结构屈服。外形尺寸方面，整套结构的最大外轮廓直径适配常规50吨到80吨吊车的吊钩作业间距，安装边界上预留的吊索连接空间，能够满足直径28mm到42mm钢丝绳的穿装需求，不会出现吊索与结构本体摩擦磨损的问题；中心承载轴的伸出长度经过反复校核，确保吊索在最大摆角15度的工况下，不会与上部导向段发生干涉。在现场实际应用时，这套结构不需要做复杂的预调整，只需要将下部法兰与构件拖尾端的预制吊点通过螺栓紧固，上部的吊耳直接连接吊车吊钩即可，作业过程中上部的螺旋导向结构还能自动调整吊索的受力方向，当构件出现小角度扭转时，

　　导向段会引导吊索顺滑偏移，不会出现吊索拧扭、受力不均的情况。结构的所有受力焊缝都采用全熔透焊接设计，建模过程中对每个连接节点都做了有限元应力校核，在额定荷载工况下，最大应力出现在中心承载轴与环形框架的连接位置，应力值远低于材料的屈服强度，能够满足反复吊装作业的疲劳强度要求；非受力位置的减重孔设计，在不降低结构整体刚度的前提下，尽可能减轻了结构自重，减少了吊车的额外荷载消耗。针对双机抬吊作业中容易出现的不同步问题，这套结构的环形框架上预留了荷载传感器安装位，现场作业时可以快速加装应力监测装置，实时反馈拖尾端的实际受力数值，指挥人员可以根据受力数据调整两台吊车的起升、变幅速度，始终保持双机受力在安全区间内。结构的表面处理按照户外工程作业的环境要求设计，所有外露表面都做了抛丸除锈加防腐涂装，能够适应施工现场的潮湿、多粉尘环境，不会因为短期户外存放出现锈蚀影响结构强度。
