工业用空间桁架式框架结构设计

　　这类空间桁架框架多应用在工业重载支撑场景中，比如生产线旁的物料承载支架、户外检测设备的安装基座、临时施工的操作平台骨架，核心作用是通过杆件的合理排布，在控制整体自重的前提下实现足够的结构刚度，避免受载后出现超出允许范围的形变。从结构构成来看，整个框架以圆形截面杆件作为基础受力单元，区分主承重肢杆、斜向腹杆、横向连接杆三类构件，主肢杆沿竖向布置承担竖向压载，斜向腹杆按照三角形稳定构型交叉排布，将局部集中荷载快速拆分传递到相邻主肢杆上，横向连接杆则在不同高度层面拉结所有主肢杆，避免单根杆件出现侧向失稳的问题。设计这类框架时，首先要明确实际使用中的荷载边界：包括框架顶部需要承载的设备静重、作业过程中产生的动载系数、

　　户外使用时需要考虑的风载与积雪荷载，同时还要预留安装过程中的施工荷载余量。杆件的选型需要匹配受力大小，主承重肢杆的截面尺寸、壁厚要大于腹杆，避免材料浪费的同时保证关键受力路径的强度；节点位置采用相贯线焊接的连接方式，所有杆件的中心线在节点处汇交，减少节点处的附加弯矩，避免局部应力集中导致的焊缝开裂。从安装边界来看，框架底部的四根竖向支腿为安装固定端，需要匹配现场的预埋地脚螺栓位置，支腿底端预留的安装平面要保证足够的平面度，避免安装后出现初始装配应力；框架整体的外轮廓尺寸需要适配安装场地的空间限制，侧向挑出的斜向结构部分要避开现场的管线、通道等障碍物，同时要预留后期设备安装的操作空间，比如顶部安装检测传感器时，要预留接线、

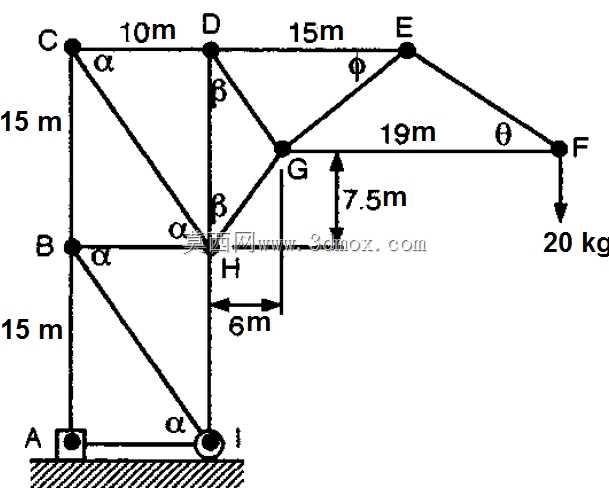

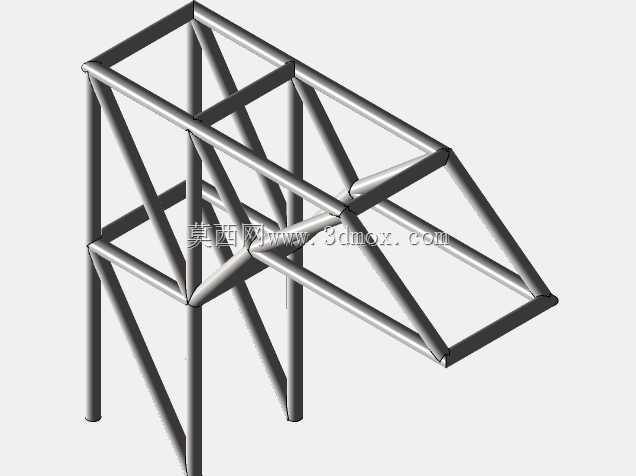

　　调试的作业面，不能让杆件遮挡设备的检测路径。这类桁架结构相比实心型钢焊接的框架，自重可以降低40%以上，同时因为杆件都是轴向受力，材料的强度利用率更高，在同等用钢量的前提下，抗形变能力比普通型钢框架高30%左右，非常适合对自重控制有要求、同时需要保证结构刚度的场景，比如高空架设的检测设备支架、移动作业平台的骨架，既可以减少支撑结构的负载，也能避免因为结构晃动影响检测设备的精度。在实际建模过程中，需要先搭建整体的线框骨架，确定每根杆件的空间定位，再按照选定的管材截面沿骨架线生成实体，节点位置要做相贯线的切口处理，保证杆件之间能够紧密贴合，为后续的焊接工艺提供准确的加工参考；同时还要预留杆件之间的焊接收缩余量，

　　避免焊接完成后整体尺寸出现偏差。另外，框架的斜向挑出部分做了渐变收窄的构型，一方面可以减少侧向迎风面积，降低风载对结构的影响，另一方面可以让挑出端的荷载更顺畅地传递到后侧的主承重框架上，避免挑出根部出现应力过大的问题。在实际使用中，这类框架还可以根据需求在杆件上预留安装孔位，用于固定走线槽、辅助防护栏、小型操作附件，不需要额外在主结构上焊接附加构件，减少对主结构受力的破坏。
