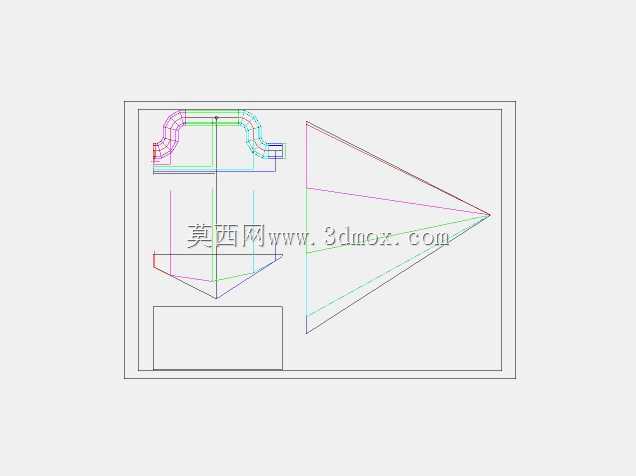

在重型设备吊装、厂区构件转运、大型结构件现场安装这类作业场景里,吊索负载分配不均是极易引发安全事故的核心诱因之一,很多现场吊装倾覆、吊索崩断、构件滑脱的问题,追根溯源都是前期没有精准核算吊点对应的负载重心,仅凭经验估算吊索长度和挂点位置,最终导致起吊过程中构件倾斜、局部吊索过载。这套分析图纸的核心作用,就是通过标准化的图表分析逻辑,把抽象的重心偏移量、各吊索的受力差值转化为可直接读取的几何参数,帮结构设计人员、现场吊装技术人员在方案阶段就把负载不平衡的风险提前排查清楚。
从设计逻辑来看,这套分析方案没有采用复杂的有限元迭代计算思路,而是回归刚体静力学的核心平衡原理,把吊装构件简化为带确定质量分布的刚体模型,将吊索的受力方向、吊点的相对位置、构件自身的形心与重心偏移量全部投射到二维分析图表中,通过几何作图的方式直接推导不同吊点布置下的各吊索负载占比,以及整体重心相对于吊点合围区域的偏移距离。这种设计思路的优势非常明显,不需要操作人员掌握复杂的仿真软件操作,只要能准确提取构件的质量分布参数、吊点的安装坐标,就可以通过图表快速完成核算,尤其适合现场临时调整吊装方案、没有条件做精细化仿真的作业场景。

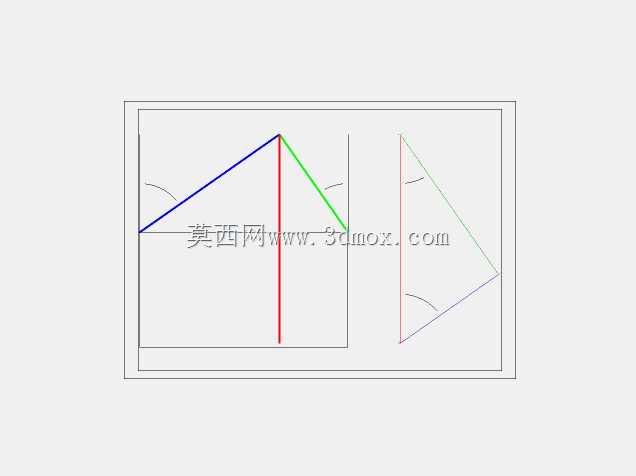

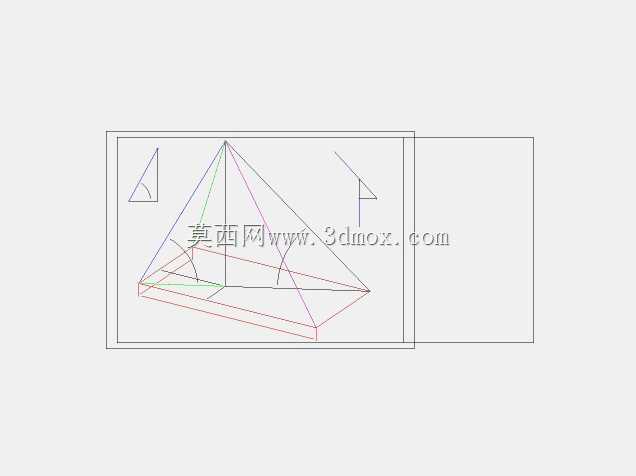

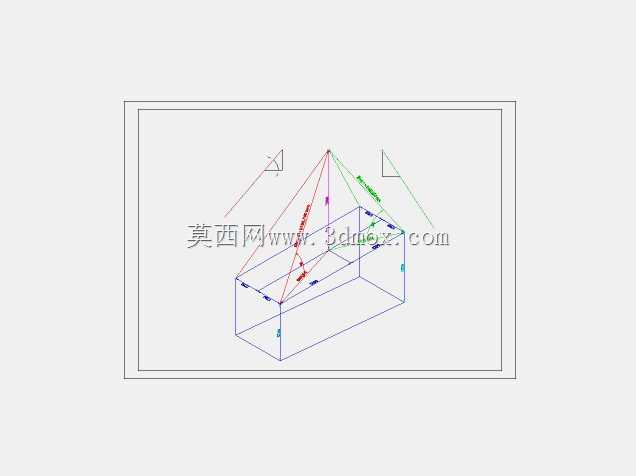

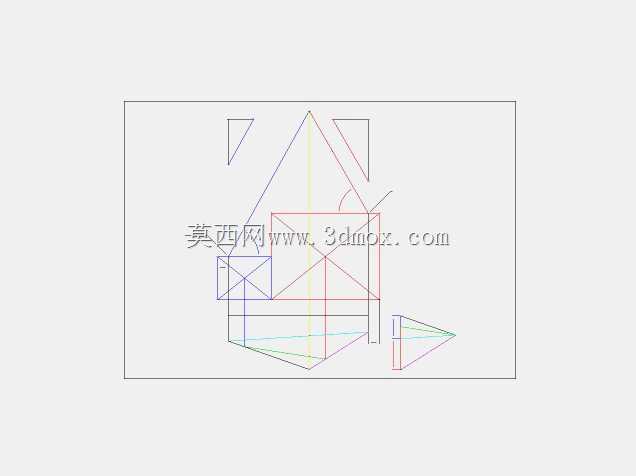

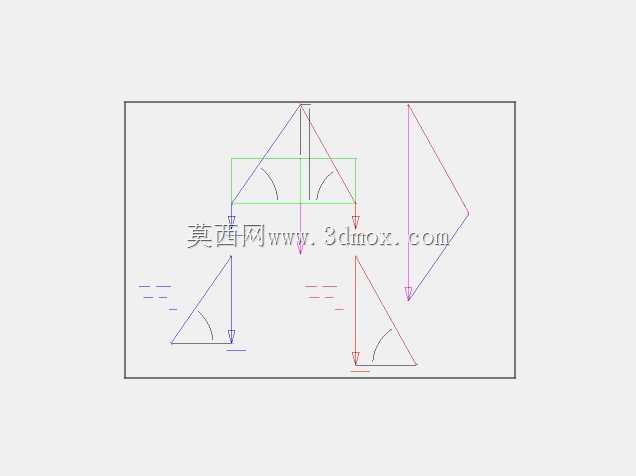

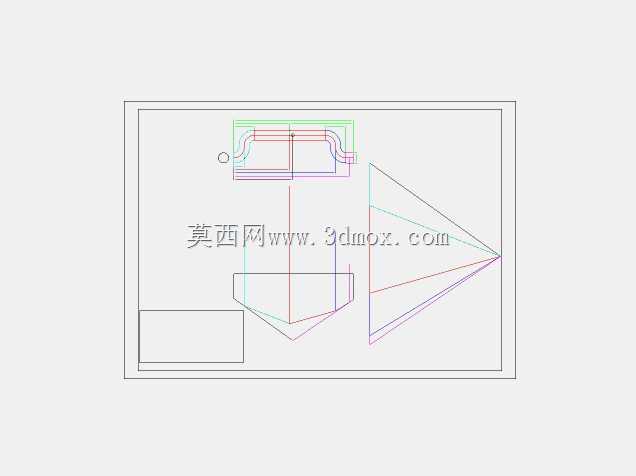

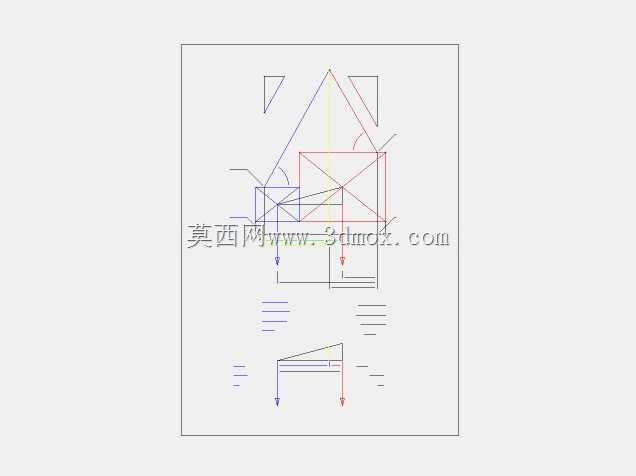

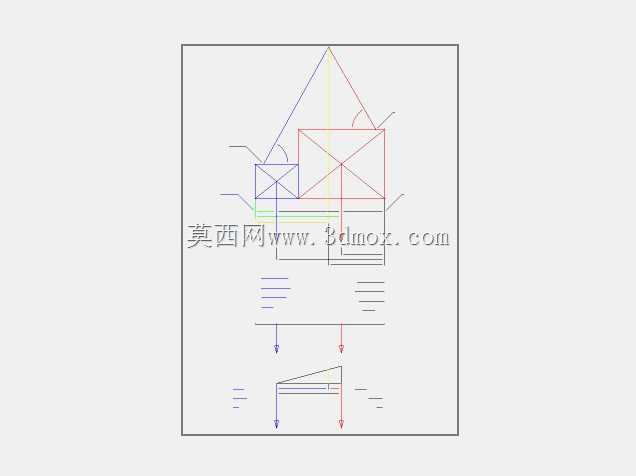

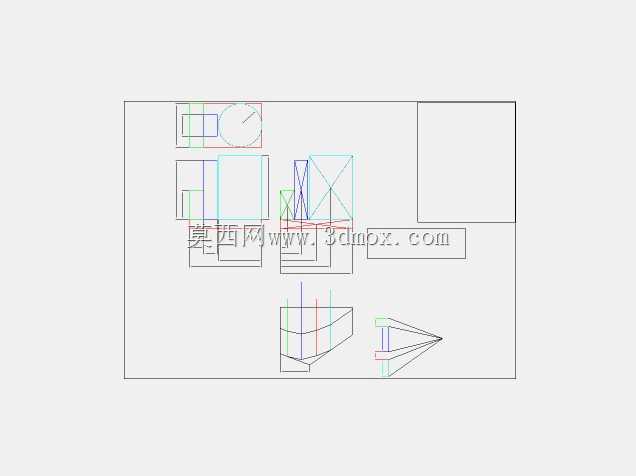

在实际功能层面,这套分析图纸覆盖了单吊点偏心、双吊点不等长吊索、四吊点非对称布置这三类最常见的非理想吊装工况,每一类工况都对应了独立的图表分析模块:针对双吊点作业场景,图表中直接标注了重心横向偏移量与两侧吊索拉力差值的对应关系曲线,只要测量出构件重心相对于两吊点连线中点的偏移距离,就能直接读出两侧吊索的实际负载,避免某一侧吊索拉力超过额定载荷;针对四吊点作业场景,图纸中给出了吊点合围区域的重心安全边界,只要核算出的整体重心落在这个边界范围内,就能保证四根吊索全部处于受力状态,不会出现某根吊索松弛、剩余吊索过载的问题。
关于安装边界与尺寸适配,这套分析方法没有限定特定的构件尺寸范围,所有图表的坐标参数都采用比例化设计,不管是重量几百公斤的小型结构件,还是重量上百吨的大型设备,只要按照实际尺寸等比例缩放坐标参数,就能直接套用图表完成计算。需要注意的是,在套用图表前必须准确核算构件自身的重心位置,对于带附加设备、内部填充物料的非均质构件,要提前把附加质量的重心叠加到整体重心计算中,不能直接采用构件的形心作为重心参考,否则会导致分析结果出现偏差。另外,图表中给出的吊索拉力值是基于理想刚性吊索的假设,实际作业中如果采用柔性吊带、钢丝绳这类有一定伸长量的吊具,还要根据吊索的弹性模量对计算结果做小幅修正,保证实际受力与分析结果的误差控制在工程允许的5%范围以内。
从工程应用的实际反馈来看,很多吊装作业人员之前判断吊索负载平衡,大多是在起吊离地10公分左右时人工观察构件倾斜度,再调整吊索长度,这种方式不仅效率低,而且在构件倾斜的瞬间已经对吊索造成了过载冲击,存在很大的安全隐患。采用这套图表分析方法,可以在吊装方案编制阶段就完成重心核算,提前调整吊点位置和吊索长度,让构件起吊后直接保持水平状态,既提升了吊装作业的效率,也从根源上避免了吊索过载的风险。图纸中还附带了重心偏移量的快速校核线图,对于规则形状的均质构件,可以直接通过线图读取重心位置,不需要再做复杂的积分计算,进一步降低了分析方法的使用门槛。
