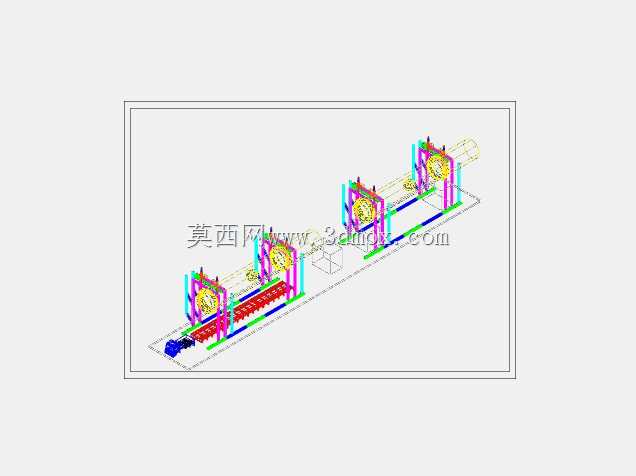

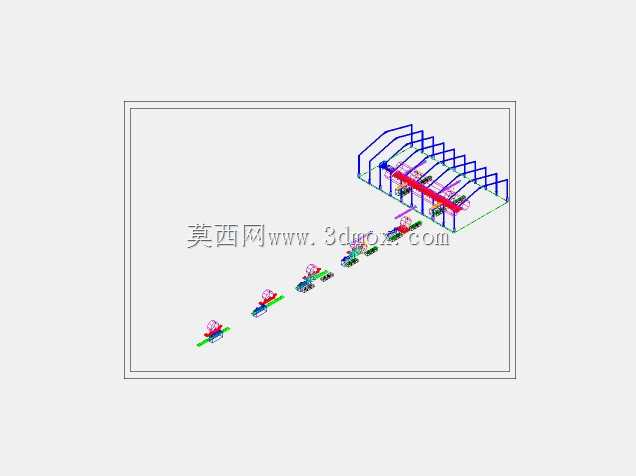

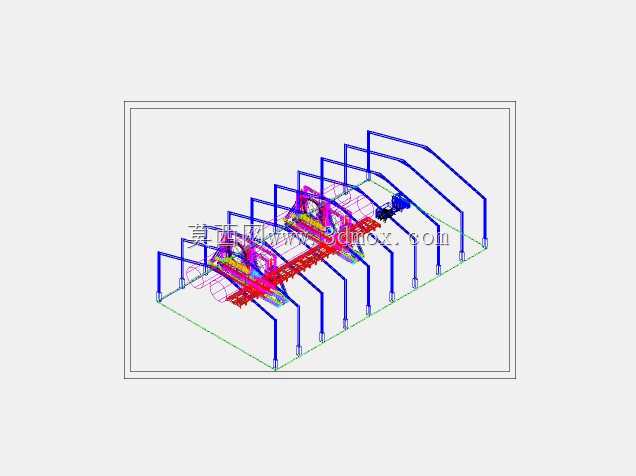

在制浆造纸的连续化生产链路中,回转窑承担着浆料干燥、化学药剂回收煅烧的核心工序职能,是衔接制浆段与成品纸加工段的关键热工设备,其安装精度直接决定后续生产的运行稳定性与热效率表现。这套三维结构设计围绕造纸厂回转窑的现场安装作业需求展开,没有采用常规大型窑体整体吊装就位的方案,而是针对老厂房改造、车间吊装空间受限的场景,设计了滑动移位结合动力提升的组合安装结构,解决了狭小作业空间内大吨位窑体无法直接吊装到位的现场痛点。从结构布局来看,整套安装配套结构沿窑体轴向排布,前段设置多组带限位挡边的滑动承载托座,托座接触面镶嵌自润滑耐磨衬板,摩擦系数控制在0.1以内,能够在窑体水平移位过程中提供稳定支撑,避免窑体筒节出现局部变形;
移位轨道采用分段式H型钢拼接设计,单段轨道长度适配车间内现有转运通道的转弯半径,轨道对接处设置定位销孔,拼接后平面度公差控制在每米0.2mm以内,防止移位过程中出现卡滞。中段的动力提升单元采用模块化设计,每组提升支架配备同步升降的液压驱动副,提升行程覆盖从地面转运标高到窑体最终安装标高的全范围,支架与土建基础的连接位置预留了长圆孔调节余量,可适配不同规格回转窑的基础螺栓孔位偏差,现场安装时无需对现有土建基础做二次剔凿整改。后段的窑体定位支撑架设置了径向调节机构,可在窑体就位后实现毫米级的位置微调,保证窑体托轮与轮带的接触面积达到设计要求的85%以上,避免后续运行中出现偏磨、振动超差的问题。设计过程中充分考虑了安装作业的载荷传递路径,
滑动阶段的载荷通过托座均匀分散到轨道梁上,轨道梁下方设置可调节高度的垫铁组,能够适配车间地面的不平整度,确保移位过程中窑体始终保持水平状态,筒节之间的对接错边量控制在壁厚的10%以内。提升阶段的同步控制系统设置了位移传感器反馈,各组提升点的位移差超过2mm时会自动锁止并报警,防止窑体倾斜引发结构变形或安全风险。整套结构的外形尺寸完全适配常规造纸车间的厂房净空要求,安装边界预留了足够的人员操作空间与设备检修通道,不需要额外拆除车间内的现有管线与附属设施,能够大幅缩短现场安装的作业周期,降低安装过程中的安全风险。不同于常规窑体安装需要调用大吨位吊车站位作业的方案,
这套滑动加提升的安装结构仅需车间内现有小型牵引设备与配套液压动力单元即可完成全部就位作业,尤其适合老旧造纸厂的技术改造项目,这类项目往往车间建成时间早,原有厂房的吊装承载能力不足,大型吊装设备无法进入车间内部作业,采用这套结构可以完全摆脱对大型吊装设备的依赖。结构设计中所有受力构件均通过有限元仿真做了载荷校核,在1.25倍额定载荷的工况下,构件最大应力低于材料屈服强度的60%,具备足够的安全冗余。同时考虑到安装作业完成后,这套配套结构可以快速拆解转运,适配不同规格回转窑的安装需求,构件之间采用螺栓连接,没有焊接固定的部位,拆解后单块构件的重量控制在人工可搬运的范围内,转场运输十分便捷。在实际应用场景中,这套结构不仅可以用于新建产线的回转窑安装,也可用于现有产线检修时的窑体移位复位作业,当窑体运行多年出现基础沉降、位置偏移时,不需要完全拆除窑体周边的附属管线与保温结构,即可通过这套结构完成窑体的位置校正,大幅降低检修作业的工作量与停机时间。结构上的所有润滑点都设置了集中注油通道,移位作业前可快速完成所有摩擦面的润滑保养,减少作业过程中的摩擦阻力,降低牵引动力的配置要求。托座与窑体外壁接触的位置设置了柔性垫层,避免移位过程中刮伤窑体外壁的防腐涂层,减少后续防腐补涂的工作量。
