普通卧式金属切削车床整机结构

　　这套三维结构围绕车间里最常见的卧式普通车床展开，主体由床身、主轴箱、进给箱、溜板箱、刀架、尾座、主电机、挂轮与防护操作件组成，适合在机械制造、修配车间、职业院校实训区以及小批量零件加工单元中承担轴类、盘套类、螺纹面和回转曲面的切削任务。建模时没有把设备简化成单一外壳，而是按照真实装配关系拆分出主轴回转部分、床身导轨支承部分、纵向横向进给部分、尾座顶紧部分和电气安装部分，便于后续在布局校核、工艺演示、设备改造或教学讲解中直接调用。

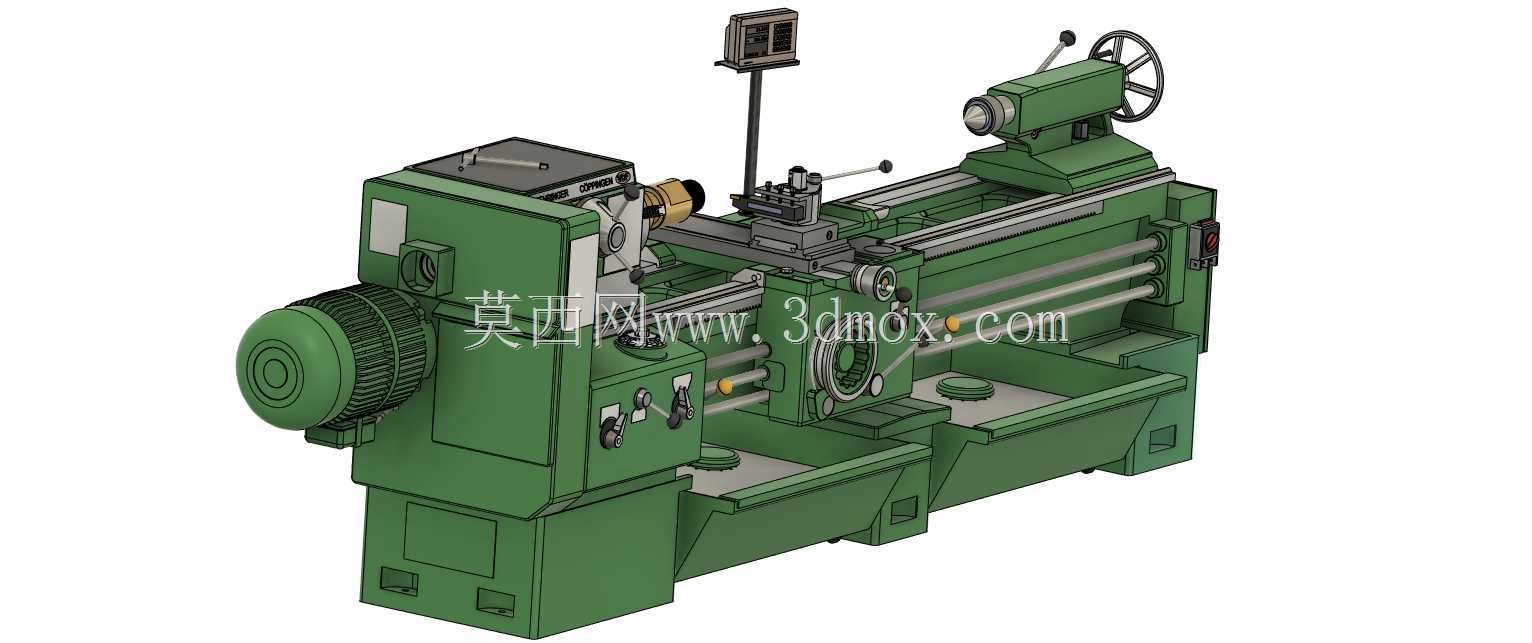

　　从实际用途看，普通车床的核心工作逻辑是工件随主轴旋转，刀具安装在刀架上沿床身方向或横滑板方向做直线进给。主轴箱位于床身左端，内部容纳主轴组件、变速齿轮和润滑结构，外部布置转速标牌、操作手柄和观察窗口；主轴前端用于装夹卡盘、花盘或专用夹具，后端通过传动路线与主电机连接。主电机布置在主轴箱后侧或左下区域，通过带轮、V带及张紧结构传递动力，这种布置在维修时便于更换传动带，也能让电机重量落在床腿附近，减少悬伸带来的振动。

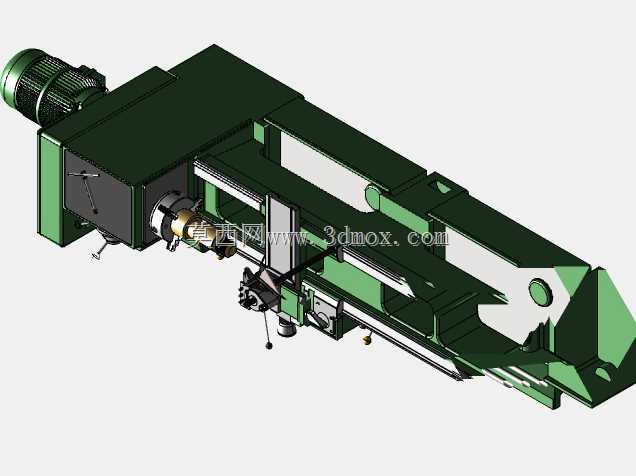

　　床身是整台设备的基准件，上面的平导轨与山形导轨承担刀架纵向移动和尾座导向任务。建模时需要重点保证导轨面的直线度、前后导轨的平行度以及床身与床腿连接面的平面关系，因为这些边界直接影响加工时的圆柱度和表面质量。床身下方采用箱型床腿与底座结构，内部留出切屑下落和冷却液回流空间；中部可设置接屑盘或输送槽，使车削产生的带状切屑、碎屑能够集中落入收集区域。对于三维布局人员来说，床身底部轮廓、地脚螺栓位置、床腿外宽和检修门开启范围都属于安装边界，不能只按外观外形摆放。

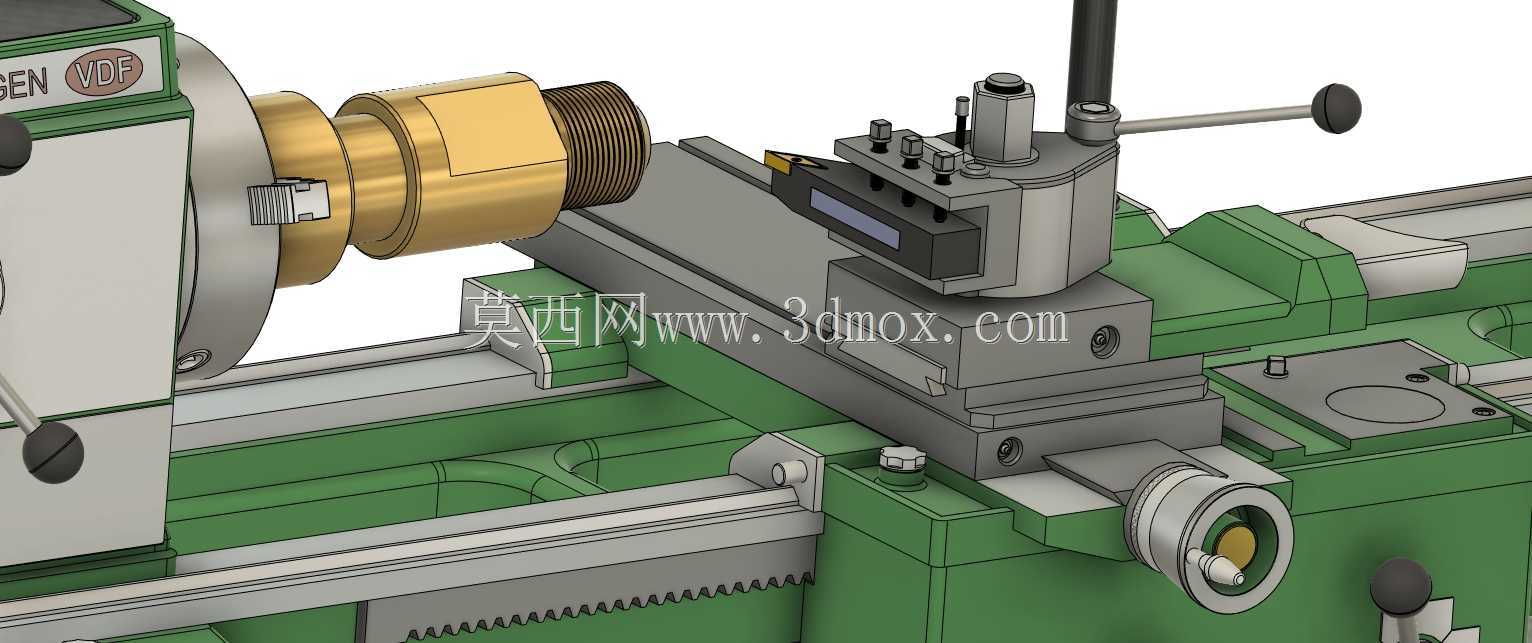

　　溜板箱与刀架部分位于床身中部，是切削动作最集中的区域。横滑板沿床鞍做横向进给，小刀架可在转盘上调整角度，用于车削短锥面；四方刀架或多位刀架能够夹持外圆车刀、切槽刀、螺纹刀和镗孔刀。模型中保留了手轮、刻度环、锁紧手柄、开合螺母指示位置以及丝杠、光杆的穿装关系，这些细节在设备操作培训和装配干涉检查中很有价值。丝杠通常位于床身前方偏下位置，专门服务于螺纹切削；光杆则承担自动进给传动，二者与溜板箱内的蜗轮、蜗杆、齿轮、离合器配合，形成不同进给路线。

　　尾座布置在床身右端，主要用于长轴类工件的顶尖支承，也可换装钻头、铰刀完成孔加工。尾座体沿导轨移动，套筒由手轮驱动伸缩，锁紧机构用于承受钻削或顶紧时的轴向力。建模时应关注尾座中心高与主轴中心高的一致性，套筒轴线相对床身导轨的平行度，以及尾座压板在导轨下方的夹紧空间。若用于生产线布局，还要预留尾座手轮旋转半径、尾座向后退让的距离，以及操作者从右端装卸顶尖、钻头的操作空间。

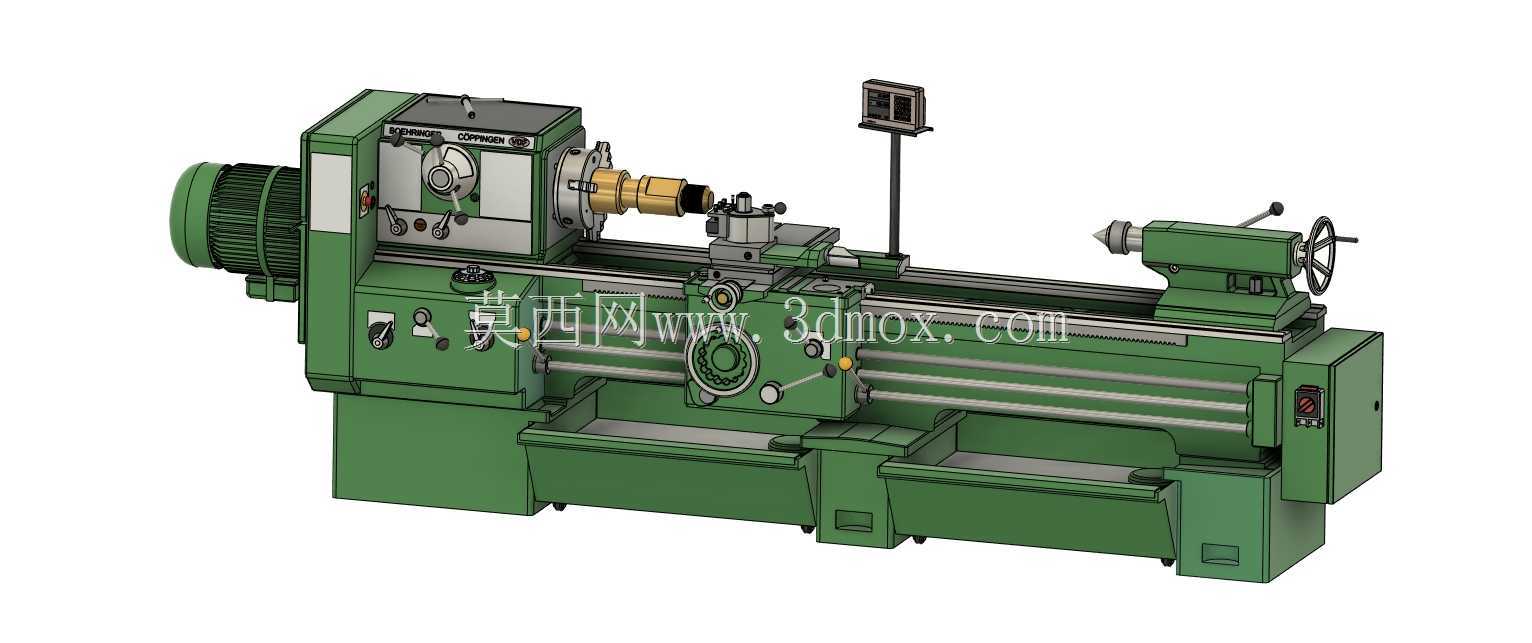

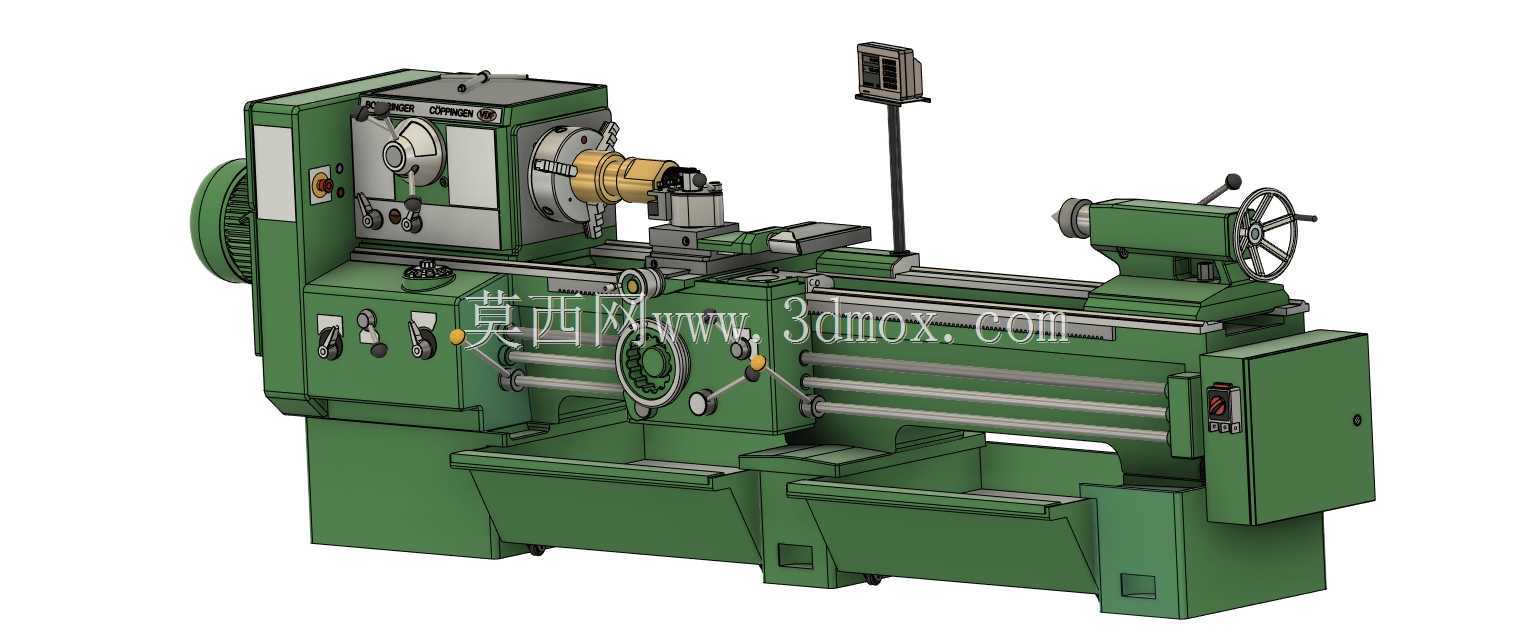

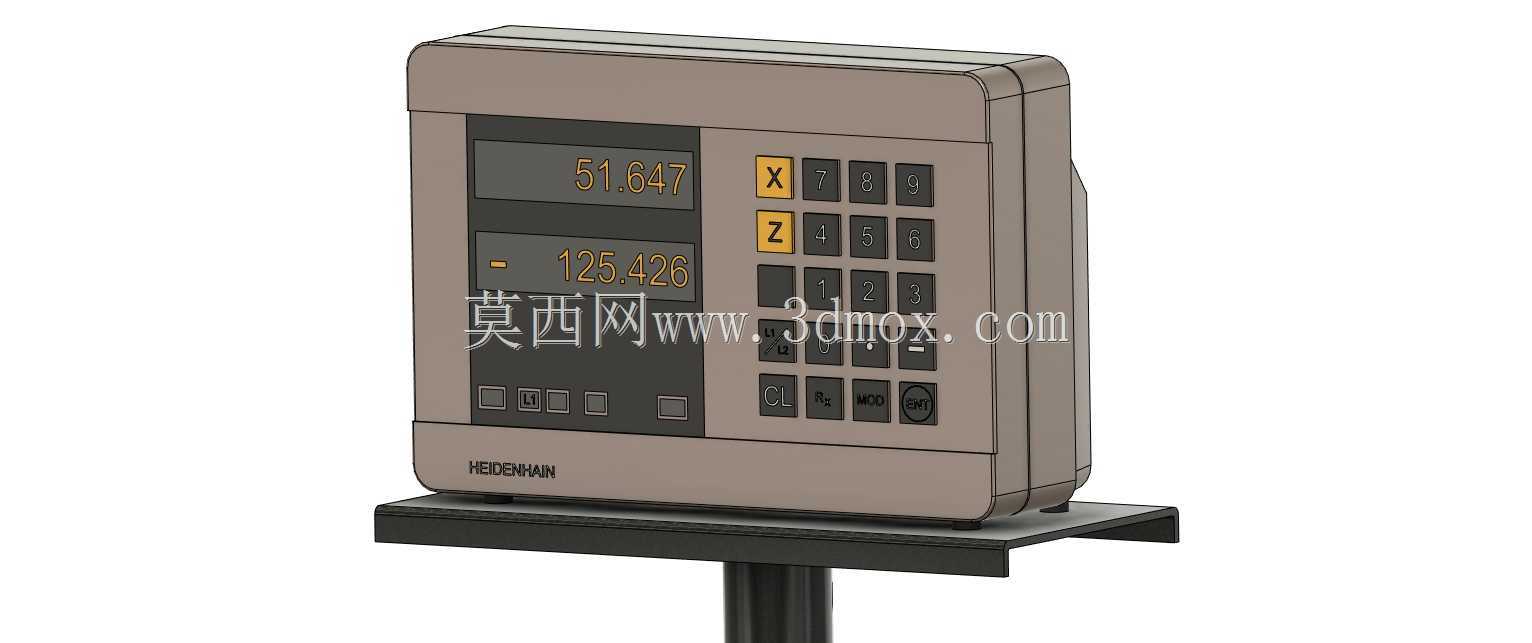

　　设备外形上采用整体床身加左右床腿的长条形布局，主轴端较高，尾座端轮廓相对低矮，中部刀架区域开放，便于吊装棒料和观察切削区。防护设计集中在卡盘附近、挂轮区和电机带轮区，既避免人员接触旋转件，又不过多遮挡换刀和测量位置。操作件按人机关系分布：主轴变速手柄集中在主轴箱正面，进给控制手柄集中在溜板箱，尾座操作手轮位于右端，照明支架可从床身后侧伸出，使光线投向刀尖区域。

　　安装边界方面，这类车床需要平整坚实的混凝土地基，底脚位置承受主轴箱、电机和床身的主要重量。布置时不能只核对设备长宽，还要在左侧留出电机检修和带轮防护罩拆卸空间，在前方留出操作者站位、横进给手轮操作和量具放置空间，在后方留出润滑维护、电气线路和排屑清理通道。长棒料加工时，主轴孔穿出的材料会向左侧延伸，若不设置棒料支承架，应在设备后端预留足够安全长度；右端尾座钻孔时，钻头退岀和套筒维护也需要空间。

　　从结构设计思路看，模型强调刚性、可制造性和维修可达性。床身导轨采用宽支承面，主轴箱与床身之间通过定位面和紧固件形成稳定连接；床腿内部加强筋按受力方向布置，减少切削载荷下的扭转变形；各润滑点、油标、油塞和检修盖位置尽量靠近操作侧，便于日常点检。进给系统保留丝杠、光杆、齿条和操纵杆的相对位置，使学习者能够看清普通车床从主轴动力到刀架进给的传递路径。

　　在工艺仿真或车间规划中，该结构可用于校核工件上下料路线、卡盘回转安全范围、刀架与尾座的极限距离、吊具吊装路径以及维护人员的拆装姿态。对建模人员而言，装配时应先固定床身基准，再对齐主轴轴线和导轨方向，随后安装溜板、刀架、尾座和传动件；若主轴中心、尾座中心和导轨面之间的关系没有约束到位，后续剖切、爆炸或运动演示都会偏离真实设备。整体来看，这不是单纯的外观展示件，而是一套能够反映普通卧式车床功能分区、装配关系和现场安装约束的工程化数字样机。
