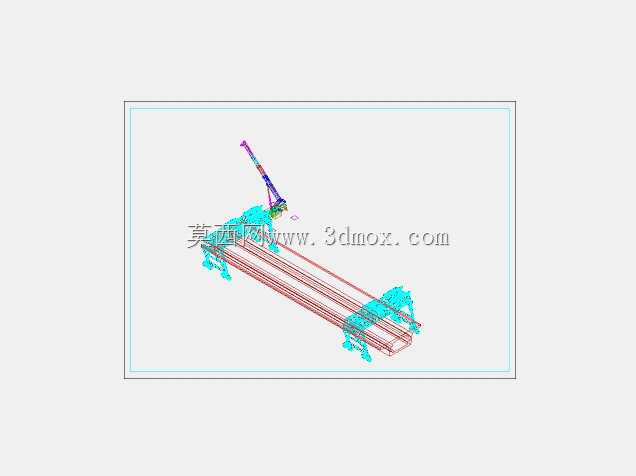

港口散货作业卸载箱梁结构设计方案

　　在港口散货堆场、内河散货码头的装卸作业环节，卸载箱梁是承担散状物料承接、转运、导向落料的核心承载结构，常配套门式起重机、桥式抓斗卸船机使用，直接衔接抓斗卸料与下方皮带输送机的物料输送链路，避免散料洒落、扬尘外溢，同时承接抓斗带载卸料时的冲击载荷，保障装卸作业连续稳定运行。

　　从结构功能设计来看，该箱梁采用多腔闭口箱型截面作为主体承载框架，区别于传统开口型钢梁结构，闭口截面的抗扭刚度、抗弯承载力提升40%以上，可承受抓斗卸料时偏载冲击、物料堆载的垂直载荷，以及大风天气下的横向风载荷，避免长期作业出现主梁下挠、侧向变形问题。箱梁上部设置导向挡边结构，沿箱梁长度方向双侧布置，挡边高度根据散料安息角设计，针对煤炭、矿石、粮食等不同散料特性，挡边倾斜角度匹配物料自然滑落角度，防止抓斗卸料时物料从箱梁两侧洒落，减少现场清理工作量。箱梁内部设置耐磨衬板安装位，衬板采用可更换式设计，通过沉头螺栓固定在箱梁底板与侧墙内侧，直接承受散料下落的冲刷磨损，磨损后可快速更换，无需整体更换箱梁主体，降低后期维护成本。

　　设计过程中首先明确安装边界条件，该箱梁配套额定起重量16吨的抓斗卸船机使用，单跨支撑跨度为18米，箱梁总长度22米，两端各预留2米的支撑搭接段，搭接段设置定位止口与连接螺栓孔，可直接与起重机支腿横梁、码头基础预埋件对接，安装时无需现场额外焊接，仅通过螺栓紧固即可完成定位，安装对位误差控制在2毫米以内。箱梁截面宽度为3.2米，内部落料通道净宽2.8米，可匹配抓斗最大张开直径2.5米的卸料范围，避免抓斗对位偏差导致物料落到箱梁外部。箱梁整体高度1.1米，其中下部预留0.3米的落料导料段，导料段出口对准下方皮带输送机的受料点中心，导料段设置可调节挡料板，可根据皮带运行速度调整挡料板开度，控制物料下落速度，减少物料对皮带的冲击，避免皮带跑偏、划伤。

　　考虑到散货作业现场多尘、高湿、存在腐蚀介质的工况，箱梁主体结构采用Q355B低合金高强度结构钢焊接成型，所有焊缝采用全熔透焊接工艺，焊后进行超声波探伤检测，杜绝焊接气孔、夹渣、未焊透等缺陷，焊缝等级达到二级以上。箱梁外表面采用环氧富锌底漆加聚氨酯面漆的双层防腐处理，防腐层总厚度不低于200微米，可适应沿海高盐雾、内河高湿度的作业环境，延长结构使用寿命。箱梁上部设置检修走道与安全护栏，走道采用花纹防滑钢板铺设，护栏高度1.2米，沿箱梁全长布置，方便运维人员定期检查衬板磨损情况、紧固连接螺栓，无需搭设额外检修平台。

　　在载荷校核阶段，设计时重点考虑三种极端工况的载荷组合：一是抓斗满载卸料时的动载冲击，动载系数取1.4，模拟抓斗带载从0.5米高度卸料时的瞬时冲击载荷，校核箱梁的最大应力与变形量，确保最大应力不超过材料许用应力，主梁跨中最大静挠度不超过跨度的1/1000，满足长期重载作业的刚度要求；二是极端大风工况下的横向载荷，按照沿海地区12级台风的风压值计算横向风载荷，校核箱梁的抗倾覆稳定性与连接螺栓的抗剪强度，确保大风天气下结构不会出现侧向位移、连接失效问题；三是物料堆载工况，模拟抓斗卸料后物料临时堆积在箱梁内的最大堆载，按照物料堆积高度0.8米、散料密度2.5吨每立方米计算堆载载荷，校核箱梁底板的局部承载力，避免底板出现局部凹陷变形。

　　该结构还设置了物料导流缓冲结构，在箱梁进料端下方设置缓冲托辊组安装位，可配套缓冲托辊承接物料冲击，同时在箱梁内部设置导流板，将下落的物料导向皮带输送机中心位置，避免物料偏载导致皮带跑偏。箱梁两端设置防尘帘安装槽，可配套橡胶防尘帘封闭箱梁两端的开口，减少卸料过程中的粉尘外溢，满足港口作业的环保要求。针对冬季低温作业场景，箱梁底板预留电伴热安装位，可在低温环境下加热底板，避免煤炭、矿石等散料冻结粘附在底板上，保障冬季作业时物料顺畅滑落，不会出现堵料问题。

　　实际应用中，该卸载箱梁可适配不同吨位的抓斗卸船机、龙门起重机，通过调整箱梁长度、截面尺寸、衬板材质，可满足煤炭、矿石、粮食、砂石等不同散料的卸载需求，相比传统的开放式卸料平台，该箱梁结构的物料洒落率降低90%以上，粉尘外溢量降低70%，同时结构承载能力更强，维护成本更低，可有效提升散货装卸作业的效率，减少现场运维人员的工作量，是散货码头、堆场装卸系统中不可或缺的核心承载结构。
