PLTU发电机组涡轮机提升作业工装结构

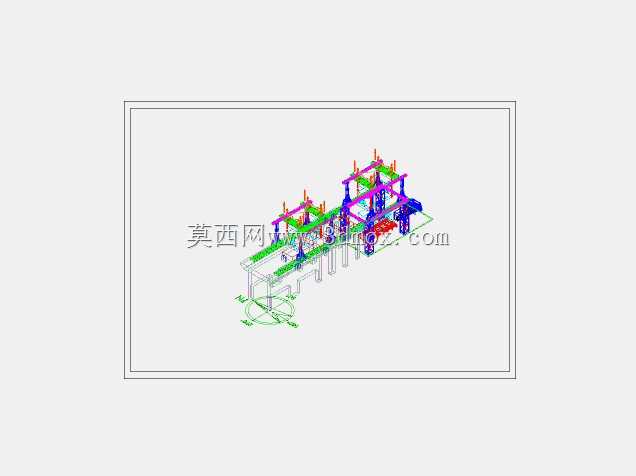

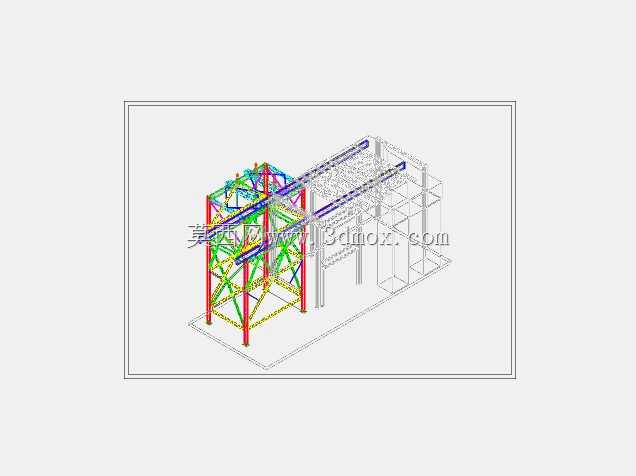

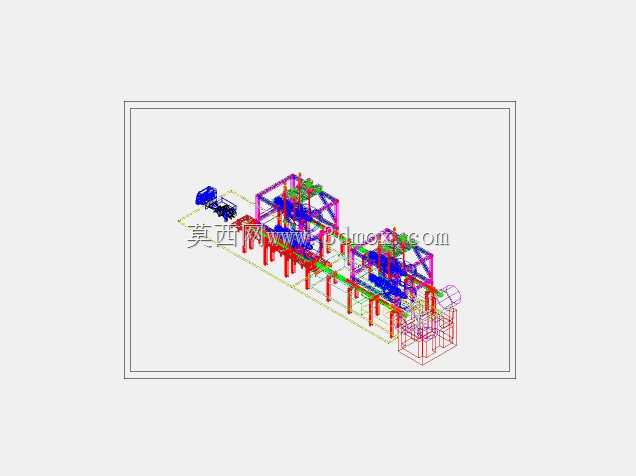

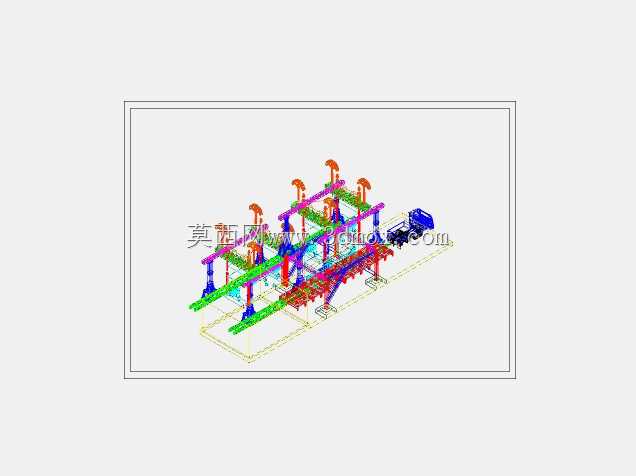

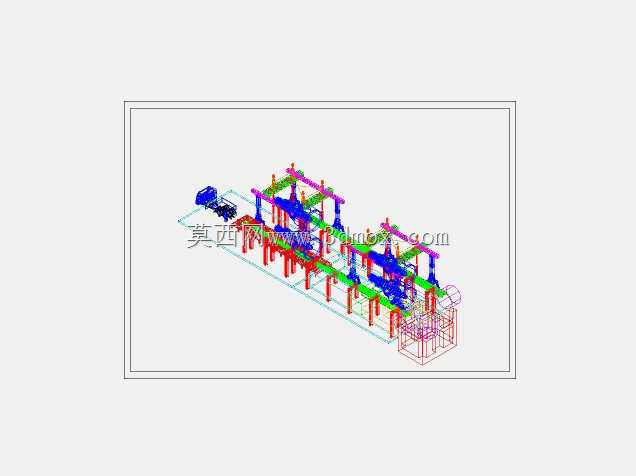

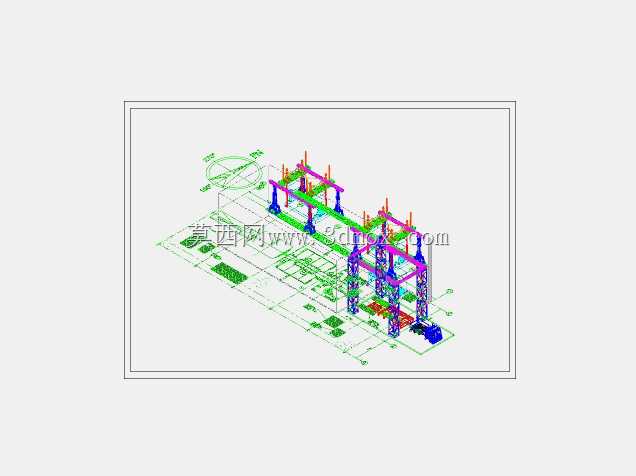

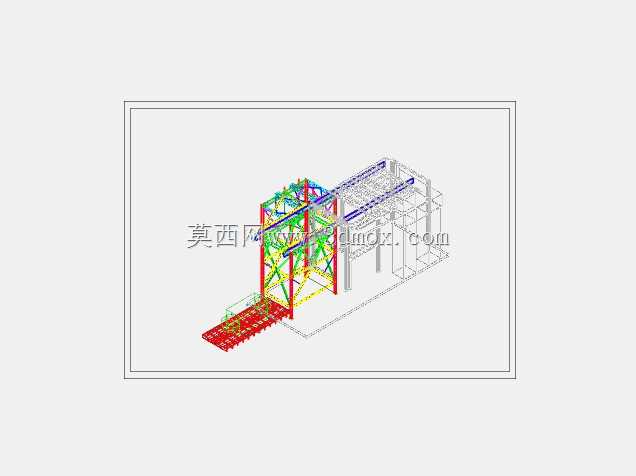

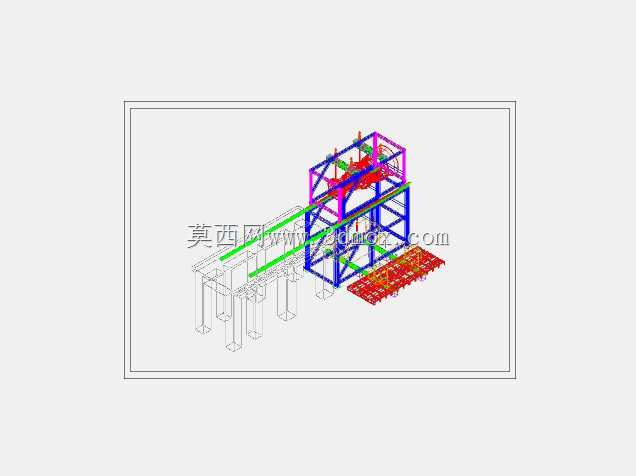

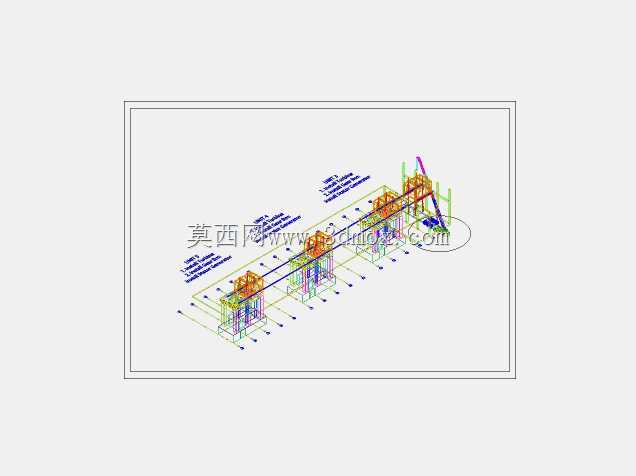

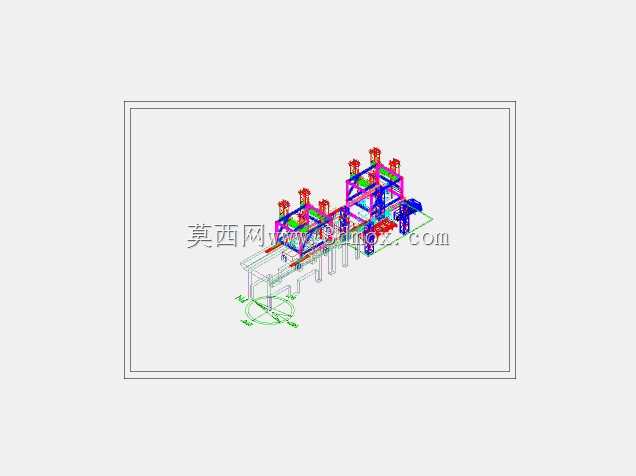

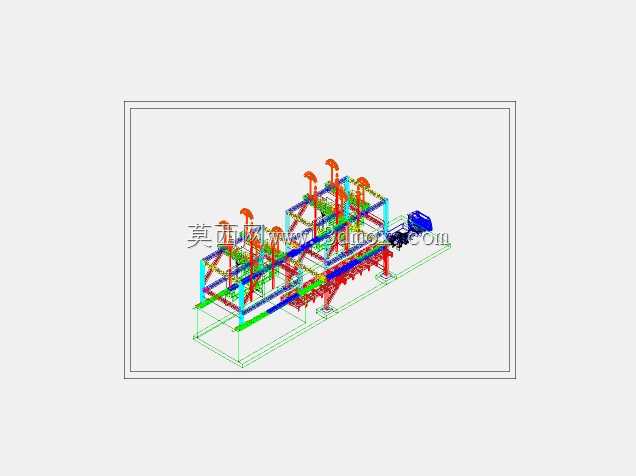

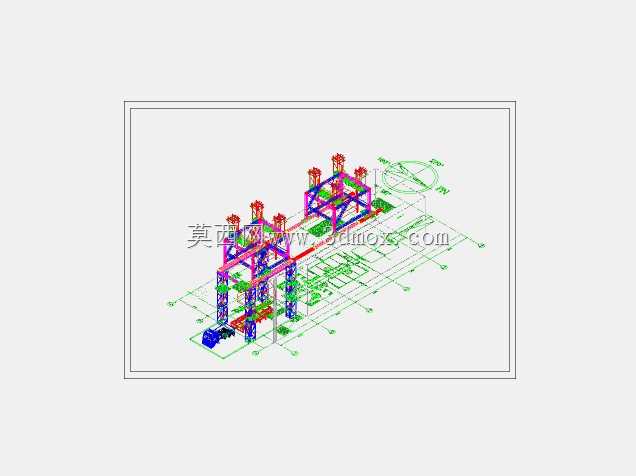

　　设计阶段首先核算的是作业边界约束：PLTU厂房内汽机运转层的预留吊装洞口尺寸有限，常规大型履带吊没法进入厂房内部作业，所以整套工装的支腿布局完全避开了厂房内的预埋管线、设备基础凸台，支腿底部设计了可调式垫铁结构，能适应运转层地面0-50mm的高度差，保证整套架体在承载时的水平度偏差控制在千分之一以内，避免起吊过程中出现侧滑、偏载的风险。针对发电机、涡轮机这类精密部件的提升需求，工装的升降导向结构做了双轨道冗余设计，升降滑座与承载梁之间采用铜基自润滑滑块配合，既减少升降过程中的摩擦阻力，也能避免金属硬接触产生的铁屑杂质掉入设备安装面；滑座上预留了多组吊点安装位，可根据不同型号发电机、涡轮机的吊点间距调整吊具连接位置，这套三维结构对应的是PLTU厂区内发电机组、涡轮机核心部件移位提升作业的专用承载工装，日常主要服务于电厂机组大修、核心部件更换、设备就位调整这类场景——毕竟汽轮发电机组、涡轮机的本体重量动辄数十吨，安装精度要求达到毫米级，常规通用起重设备很难适配厂房内的狭窄作业边界，也没法匹配设备本体的吊点分布，这套结构就是针对这类特定作业需求做的定制化设计。从结构组成来看，整套工装采用模块化桁架式设计，主体承载立柱采用H型钢拼接成型，横向承载梁根据作业跨度做了分段螺栓连接设计，不需要现场焊接作业，所有连接节点都采用铰制孔螺栓定位，既能保证承载时的结构刚性，也能在作业完成后快速拆解转运，适配厂区内不同机组作业点的转场需求。

　　不需要额外焊接临时吊耳，减少对工装本体的结构损伤。从功能特性上看，这套工装同时兼容两种作业模式：当作业点位于厂房内预留吊装孔正上方时，可搭配龙门式起重横梁完成大行程垂直提升作业，将下层的发电机、涡轮机部件提升至运转层安装标高；当作业点周边有固定支撑结构时，可将工装的升降模块单独拆解，搭配电动升降机完成小范围高精度高度调整，适配设备最终就位时的毫米级对位需求。结构设计时特意做了受力路径的优化，所有承载梁的受力点都直接对应下方的支撑立柱，避免横梁出现过大的悬臂弯矩，立柱之间的交叉斜撑采用可调节长度设计，既能在安装时快速校正架体的垂直度，也能在承载时抵消起吊过程中的水平分力，避免架体出现侧向晃动。考虑到电厂作业现场的复杂工况，

　　整套工装的所有外露结构件都做了倒角处理，没有尖锐突出棱角，避免作业过程中刮碰设备表面的精密加工面；人员操作平台的位置设置在架体侧面，距离起吊吊点的安全距离符合电力作业安全规范，平台周边设置了双道防护栏杆，方便作业人员在提升过程中实时观察设备对位情况，不需要站在吊物下方作业。安装边界方面，整套工装的最大安装跨度可根据现场需求在6-12米范围内调整，最大提升高度覆盖从厂房零米层到运转层12米的标高范围，支腿的最大对地压强控制在0.2MPa以内，不需要对厂房地面做额外的加固处理，就能直接在现有汽机厂房的运转层地面上安装使用，大幅减少作业前的场地准备工作量。在对位精度控制上，升降滑座的横向调整行程达到±150mm，

　　纵向调整行程达到±100mm，配合电动升降机的微动控制功能，可实现0.1mm级的高度调整，完全满足发电机、涡轮机与基座联轴器对中的精度要求，不需要额外搭配千斤顶做反复调整，能有效缩短机组检修的作业周期。整套结构的连接节点都做了等强度设计，所有螺栓的预紧力都有明确的工艺要求，安装时可通过扭矩扳手直接控制预紧力矩，不需要现场做焊接探伤作业，大幅降低现场安装的作业难度，也减少了动火作业带来的安全风险。针对不同重量的部件提升需求，工装的承载模块可做组合搭配，当提升较轻的辅助部件时，可减少部分斜撑结构简化安装流程；当提升发电机定子、涡轮机转子这类重型核心部件时，可加装辅助支撑立柱，将整套工装的额定承载能力提升至对应等级，适配不同作业场景的载荷需求。
