工程现场起重作业设备布局三维方案

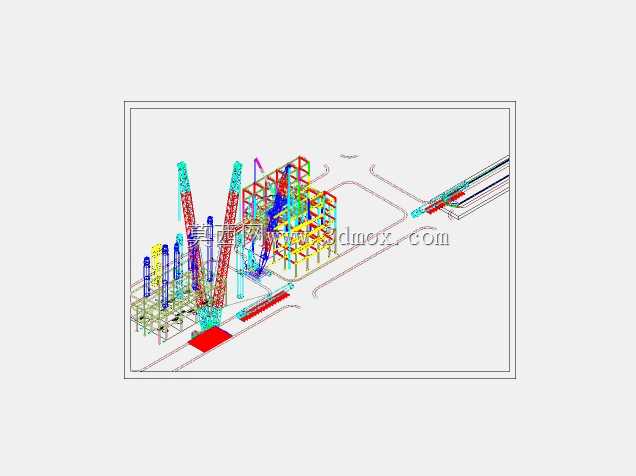

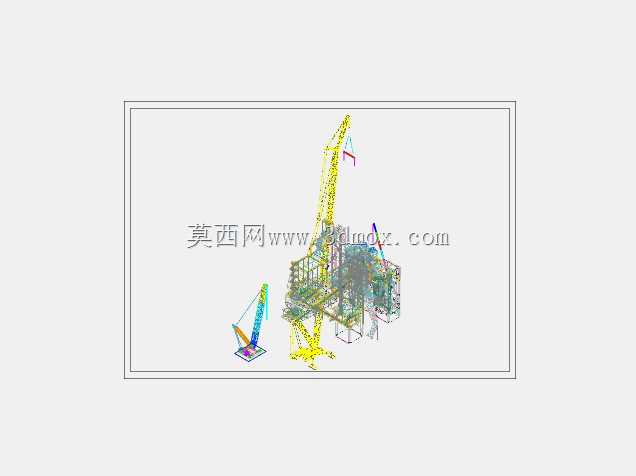

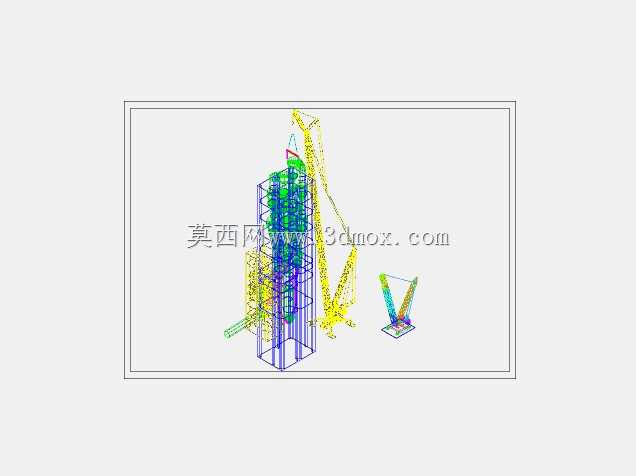

　　在大型石化装置检修、重型工业设备进场安装、厂区改扩建构件吊装这类作业场景里，起重设备的站位排布从来不是靠现场经验随意划定的——吊臂回转半径覆盖范围、支腿展开后的地基承压区域、吊重行走时的通道净空、与周边已建构筑物的安全距离，每一项参数的偏差都可能引发吊装倾覆、构件碰撞这类恶性安全事故，这套三维布局方案正是为解决这类现场排布痛点搭建的。从模型的结构逻辑来看，整套排布完全复刻了真实履带式起重机的作业边界：主吊臂的变幅角度区间、副臂的延伸长度、回转支承的360度旋转轨迹都做了参数化约束，甚至连吊重作业时的臂架挠度变形预留空间都在模型里做了显性标注，现场技术人员可以直接在三维环境里模拟不同吊重下的臂架位置，核对吊物路径上是否存在高压线缆、

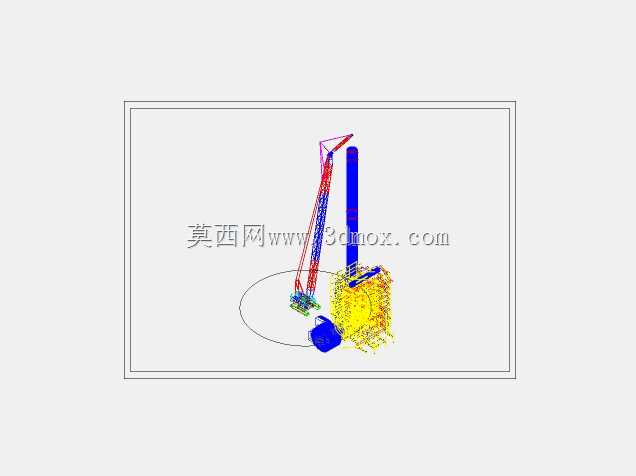

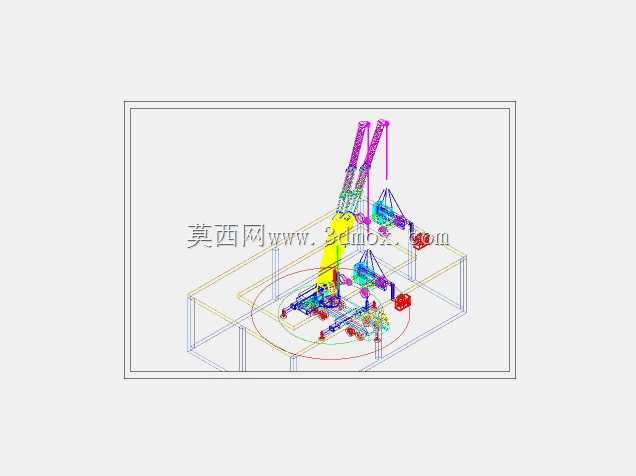

　　管廊架、厂房檐口这类障碍物。很多现场吊装方案的平面图纸容易忽略垂直方向的净空冲突，比如吊臂仰角抬到68度时，臂架顶端是否会碰到上方的工艺管道，支腿完全伸出后，垫木的摆放位置是否会压到地下的给排水管线、电缆沟槽，这套三维模型把所有垂直方向的边界都做了分层标注：地面层标注了支腿承压的扩散范围、行走通道的最小宽度要求，空中层按吊臂的不同作业高度划分了净空校验区间，连吊钩挂装索具后的最小安全距离都做了预留。在做这类起重布局建模时，核心思路不是还原单台起重机的外观细节，而是把所有影响作业安全的边界条件转化为可直观校验的三维元素：比如起重机尾部回转半径范围内，不能设置临时工具棚、材料堆放区，模型里就用半透明的黄色区域标出了尾部回转的禁入范围；

　　吊重作业时的警戒区域，也用红色轮廓线在地面层做了标识，现场做安全交底时，不用对着平面图纸反复解释半径范围，直接旋转三维模型就能让所有作业人员清楚知晓警戒边界。针对不同的作业场景，这套布局模型还预留了参数调整接口：如果现场需要更换更长的主臂，或者增加超起配重，只需要调整对应参数，模型就会自动更新臂架的作业范围、支腿的承压要求，不用重新从零搭建排布方案。很多刚入行的吊装技术人员做方案时，容易只关注额定起重量是否满足吊重要求，忽略了支腿站位处的地基承载力差异，比如靠近基坑边缘的位置，地基承载力比硬化路面低30%，模型里特意在支腿位置标注了不同区域的地基承载力参考值，提醒方案编制人员提前做地基加固处理。另外，

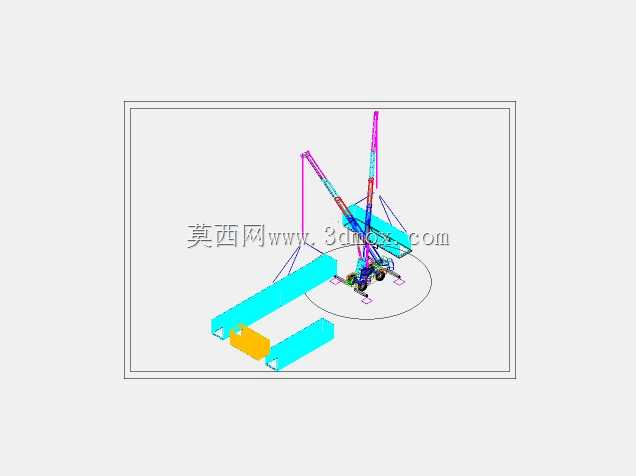

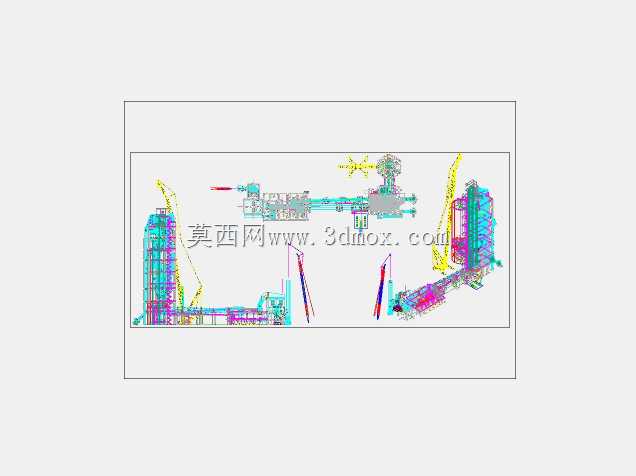

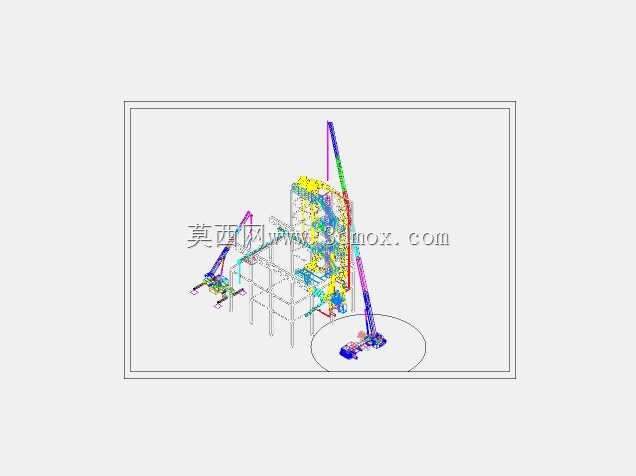

　　模型里也还原了起重机作业时的辅助配套元素：比如垫铁的摆放位置、索具的挂装角度、牵引绳的牵拉方向，这些细节在平面图纸里往往一笔带过，但在实际作业中直接影响吊装的平稳性——比如索具夹角超过120度时，单根索具的拉力会超过额定载荷，模型里把索具的夹角范围做了约束，一旦角度超出安全区间就能直观发现问题。在厂区改扩建的吊装作业里，经常会遇到多台起重机交叉作业的情况，这套布局模型也支持多机作业的排布校验，可以同时模拟两台起重机抬吊作业时的臂架防碰撞距离、作业时序的空间冲突，避免多台设备同时回转时发生臂架碰撞。从安装边界来看，模型里标注的起重机站位点距离基坑边缘的最小安全距离、与周边架空线路的最小安全距离，都完全符合起重作业安全规范的要求，不需要方案编制人员再反复核对规范条文里的数值，直接参照模型的边界划定现场站位即可。不同于单台起重机的整机模型，这类布局模型的核心价值是把所有影响吊装安全的空间要素整合到同一个三维环境里，让技术人员在方案阶段就能排查出所有潜在的空间冲突，减少现场临时调整站位、返工加固的情况，毕竟起重作业一旦出现方案失误，带来的工期损失和安全风险都是难以估量的。
