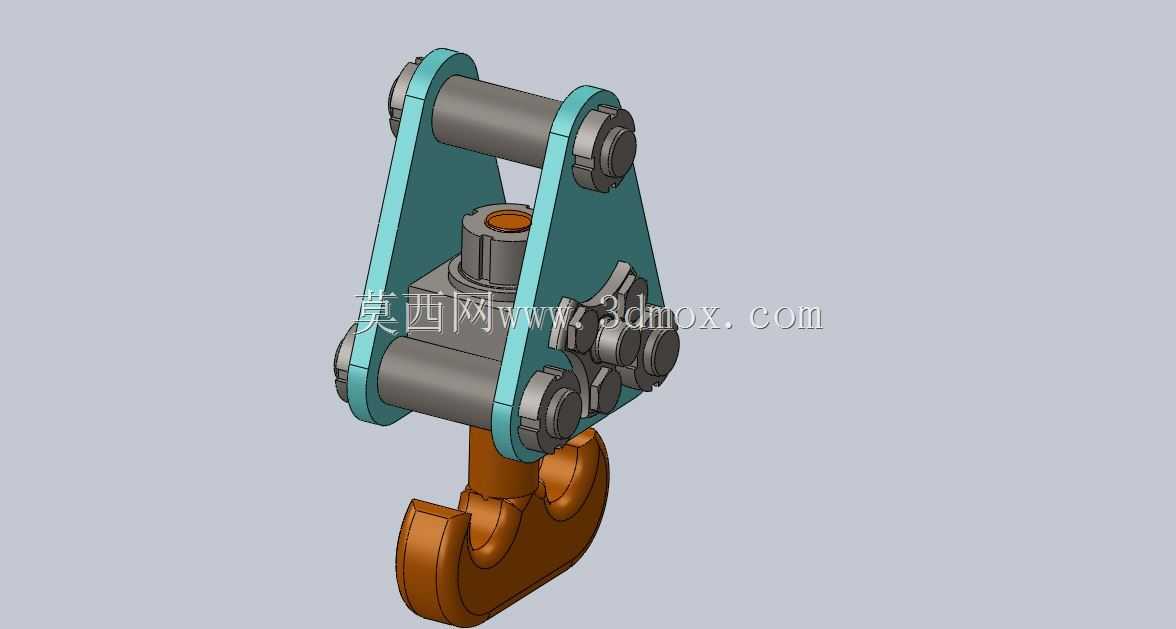

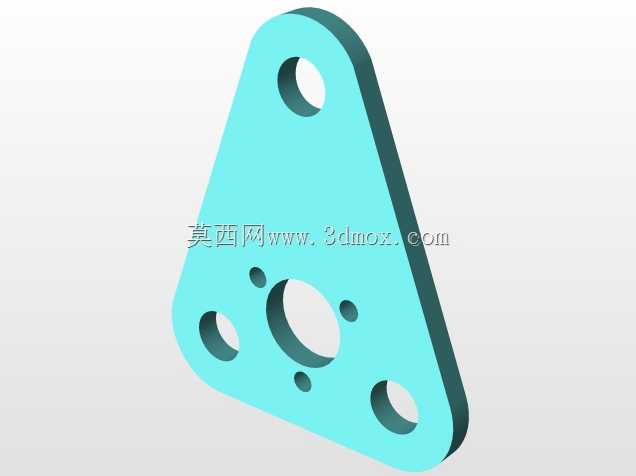

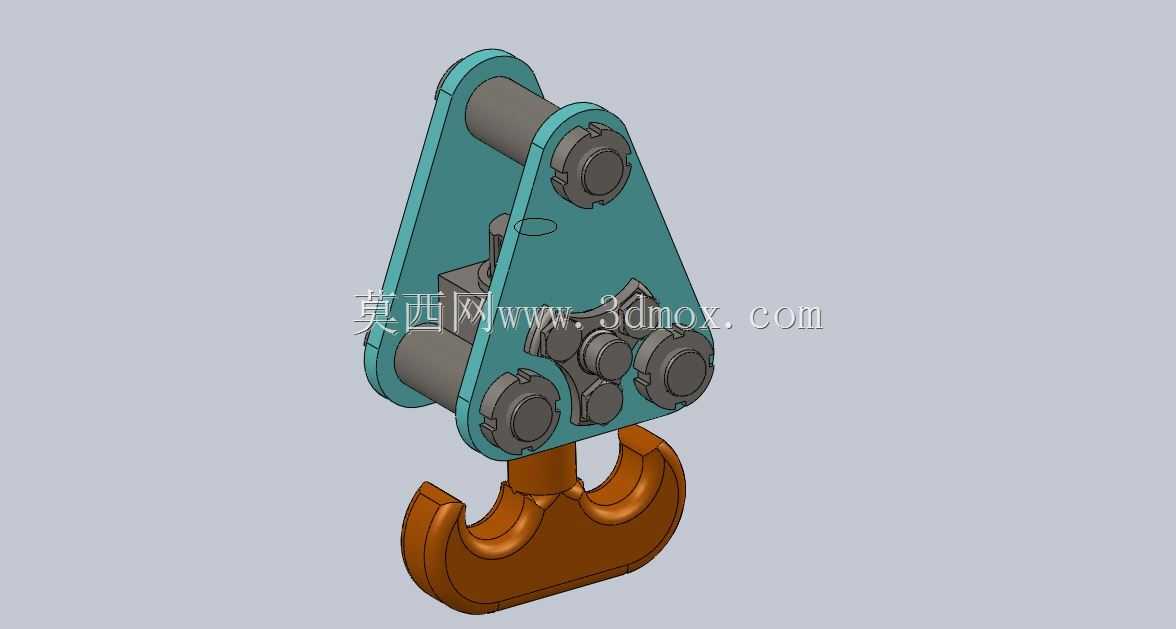

在工矿企业货场装卸、重型设备安装转运、港口码头件杂货吊装、钢结构厂房构件架设这类高频重载起重作业场景里,吊钩组件是直接承接载荷、连接起升钢丝绳与被吊物的核心受力部件,其结构可靠性直接决定起重作业的安全边界,哪怕是局部结构的应力集中、装配间隙偏差,都可能在动载冲击下引发坠物风险。这款双钩结构的起重吊具,集成了滑轮组承载结构与双钩取物端,适配大吨位双吊点重物的吊装需求,相比单钩结构,双钩设计可以将载荷均匀拆分到两个钩体上,降低单钩受力峰值,同时适配对称分布吊耳的被吊物,避免吊装过程中重物偏摆、侧翻。从结构设计逻辑来看,上部的三角形夹板是整个吊具的承载基体,两块平行布置的高强度夹板通过多组铰制孔螺栓紧固,将滑轮轴、

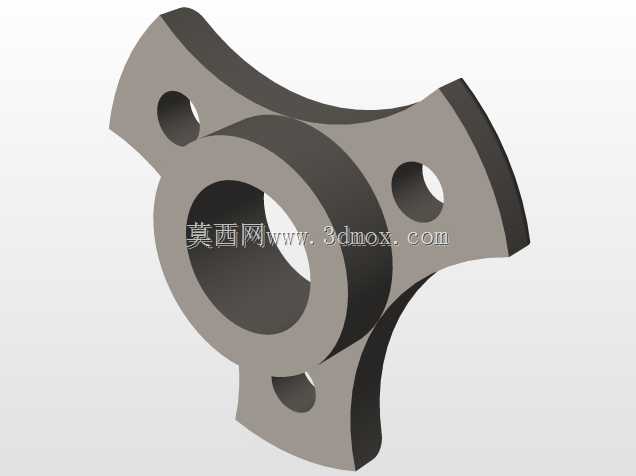

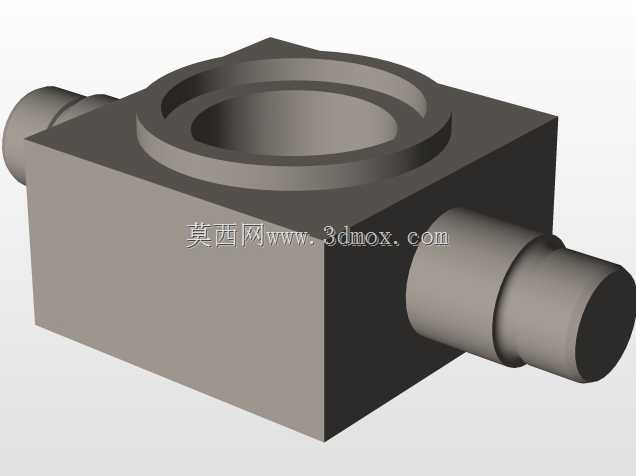

吊钩横梁的安装位完全包覆,夹板的三角轮廓是按照受力路径优化的:上部两个安装位穿装滑轮轴,套装的滑轮用于绕接起升钢丝绳,将钢丝绳的向上拉力均匀传递到夹板整体,下部的安装位用于穿装吊钩横梁,吊钩通过推力轴承与横梁连接,可实现360度水平回转,方便作业人员调整吊钩朝向,快速挂接吊索。滑轮侧的轴端采用端盖加螺栓锁紧的固定方式,既可以防止滑轮轴轴向窜动,也能预留润滑脂注入通道,保障滑轮转动顺畅,减少钢丝绳与滑轮槽的磨损。下部的钩体采用锻造钩头结构,钩身的弧形截面是按照等强度原则设计的,钩尖位置设置有防脱卡板的安装位(模型中未展示卡板配件,实际使用需配套加装),防止吊索从钩口滑脱。设计过程中需要严格控制各部件的安装边界:

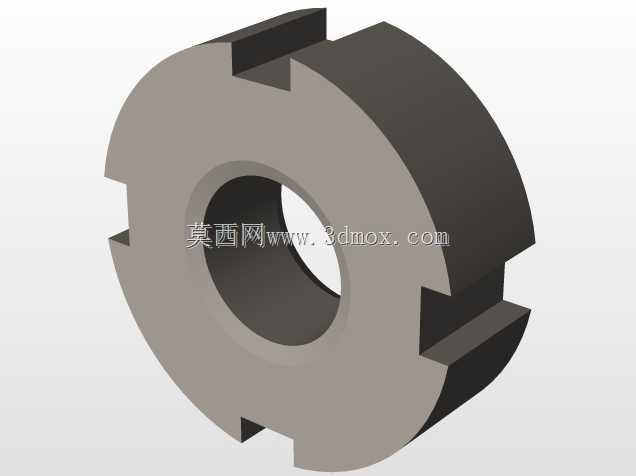

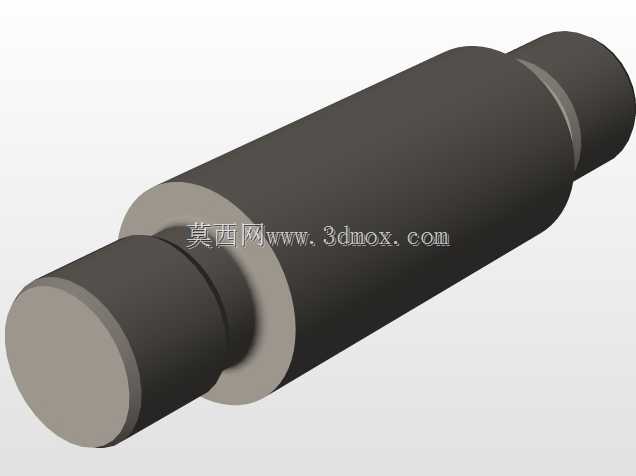

夹板的外侧间距要匹配起重机吊钩组的安装开档尺寸,避免与小车架的导向结构发生干涉;滑轮的绳槽半径要适配对应规格的起升钢丝绳,绳槽深度需满足钢丝绳偏角不超过允许值时不脱槽的要求;吊钩的回转半径要控制在合理范围,避免钩体转动时与夹板下部发生磕碰。从受力角度考量,夹板上的螺栓孔位置都做了局部加厚处理,避免孔边应力集中导致夹板开裂,滑轮轴与吊钩横梁都采用调质处理的合金结构钢加工,轴与夹板的配合采用过渡配合加防转销固定,防止作业过程中轴转动磨损夹板孔。实际选型应用时,需要结合起重机的额定起重量、起升高度、钢丝绳直径匹配对应规格的该类吊钩组,安装时要保证滑轮槽与钢丝绳的对中度,偏差过大会加剧钢丝绳与绳槽的磨损,缩短钢丝绳使用寿命;
吊钩的推力轴承要定期加注润滑脂,保证回转灵活,避免卡滞导致吊索扭结。日常运维中,需要重点检查钩体的磨损量、开口度变形量,夹板螺栓的紧固力矩,滑轮转动是否有卡滞、异响,一旦发现钩体出现裂纹、磨损量超过阈值、开口度变形超标,必须立即更换,严禁带病作业。这类双钩吊钩组通常适配大吨位桥式起重机、门式起重机,在重型机械厂、冶金车间、造船坞等场景应用广泛,相比单钩组,其双吊点的受力形式更适合长形构件、重型设备的平衡吊装,减少吊装过程中的应力变形。建模过程中需要严格还原各部件的装配关系:夹板与轴的配合间隙、滑轮与轴套的转动间隙、吊钩与横梁的连接结构都要符合实际装配要求,不能出现干涉、过约束的问题,钩体的曲面轮廓要符合锻造吊钩的标准截面尺寸,保证模型可以直接用于结构受力仿真、装配模拟以及后续的工程图输出。
