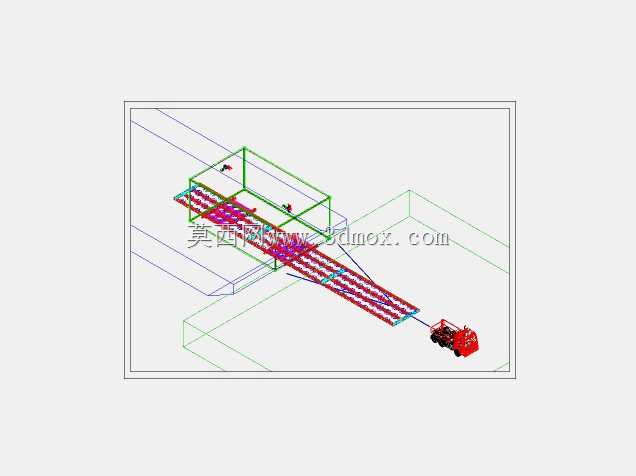

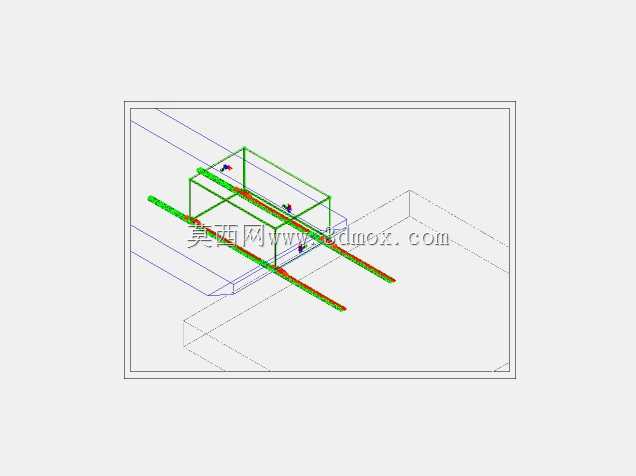

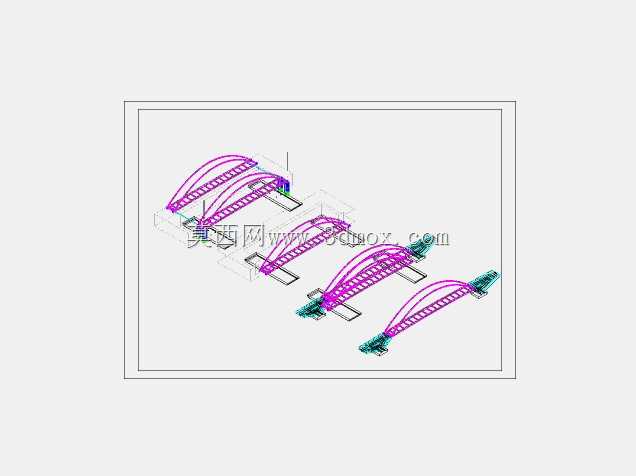

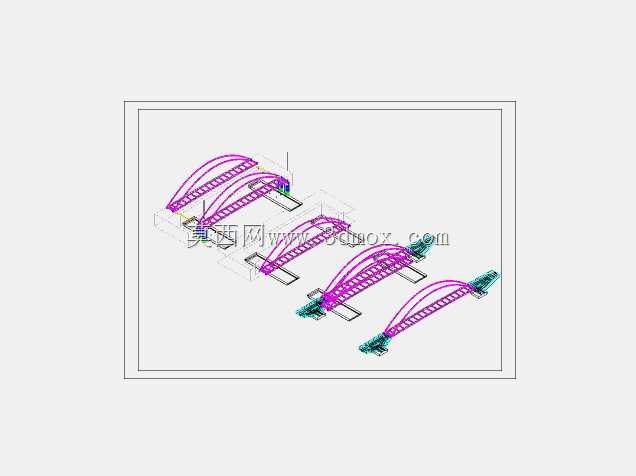

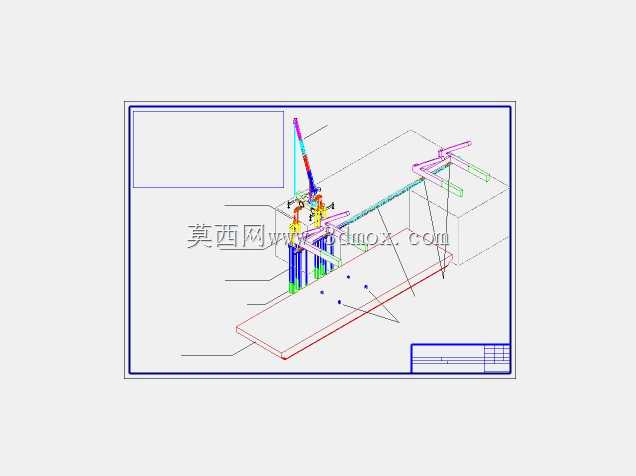

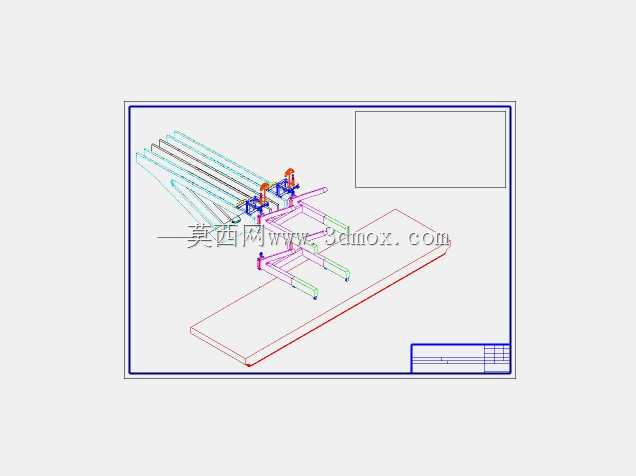

重载滑动导向承载机构三维结构设计

　　这套滑动重载结构的设计初衷，是为了解决大载荷工况下直线运动部件的平稳导向与承载需求，在重型工装变位、长行程物料移送、大型构件装配对位这类场景中，常规轻载直线导轨的额定动载荷往往无法满足受力要求，容易出现滚道压溃、滑块卡滞、运行精度衰减过快的问题，而滑动式重载结构依靠面接触承载的特性，能够在同等安装截面下承受数倍于滚动导轨的静载荷与冲击载荷，更适合存在偏载、瞬时冲击的重载作业场景。从结构布局来看，整套机构采用对称式承载梁设计，主滑动面设置在基座的水平支撑面上，两侧搭配侧向导条约束横向自由度，避免大载荷下出现侧翻或横向窜动，滑动副的接触面预留了均匀的润滑脂槽，能够在长期运行时存储润滑介质，降低滑动面的磨损速率，

　　同时在滑动座的两端设置了刮屑板结构，能够在往复运动过程中刮除支撑梁表面附着的焊渣、铁屑、粉尘等杂物，避免硬质颗粒进入滑动面造成拉毛损伤。设计过程中优先考虑了安装边界的适配性，整套机构的基座采用标准型材焊接后加工的工艺路线，支撑面的平面度公差控制在每米0.1毫米以内，滑动座与支撑梁的配合间隙采用可调式楔块结构，现场安装时可以根据实际运行精度要求调整配合松紧度，不需要额外配磨滑动面，降低了现场装配的调试难度。在受力分配上，主承载滑动面采用了高力黄铜镶嵌固体润滑剂的材质，相比普通铸铁滑动面，其在低速重载工况下的摩擦系数更低，不会出现低速爬行现象，即使在短时间缺油的情况下，镶嵌的固体润滑剂也能形成临时转移膜，避免滑动面出现干摩擦烧蚀。

　　整套滑动机构的行程可以根据实际使用需求拼接延长，基座段之间采用定位销+螺栓的连接方式，拼接后支撑面的共面度可以通过连接面的调整垫片进行微调，不需要大型加工设备对长行程基座进行整体加工，大幅降低了长行程重载移送设备的制造成本。在实际应用中，这类滑动重载结构常被用在大型焊接工装的滑台、重型构件的装配推送工位、仓储领域的重载移载台等场景，相比滚轮式重载移送结构，其运行平稳性更好，不会出现滚轮接触应力过大导致的踏面剥落问题，同时结构的整体刚性更强，在承受偏载时的形变量更小，能够保证末端执行机构的对位精度。设计时还考虑了维护便利性，滑动座上设置了集中润滑注油口，可以通过管路连接自动润滑泵，实现定时定量注油，不需要人工定期逐个点位加注润滑脂，

　　同时滑动面的耐磨板采用可拆卸式安装结构，当长期运行出现磨损超差时，只需要更换耐磨板即可恢复精度，不需要整体更换滑动座或基座，大幅降低了设备的全生命周期维护成本。在安装尺寸边界上，整套机构的宽度方向预留了足够的安装空间，滑动座上设置了标准化的T型槽安装接口，可以直接固定各类工装夹具、工件托架、执行机构等部件，不需要额外加工转接板，基座底部设置了可调式支撑脚，可以适应地面不平整的安装场景，调整完成后可以通过膨胀螺栓与地面固定，保证设备运行时的整体稳定性。针对不同的载荷等级需求，滑动面的宽度可以进行系列化调整，当需要承受更大载荷时，只需要加宽滑动面的接触宽度、增加耐磨板的承载面积即可，不需要改动整体的安装接口与连接尺寸，能够实现同系列产品的模块化选型搭配，减少设计重复工作量。
