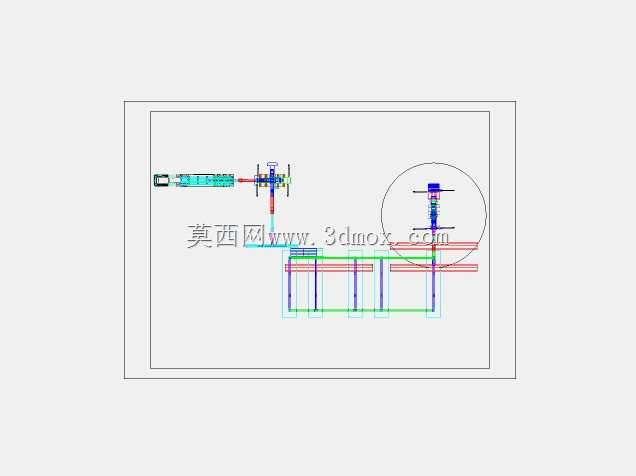

建筑施工承插型脚手架排布结构

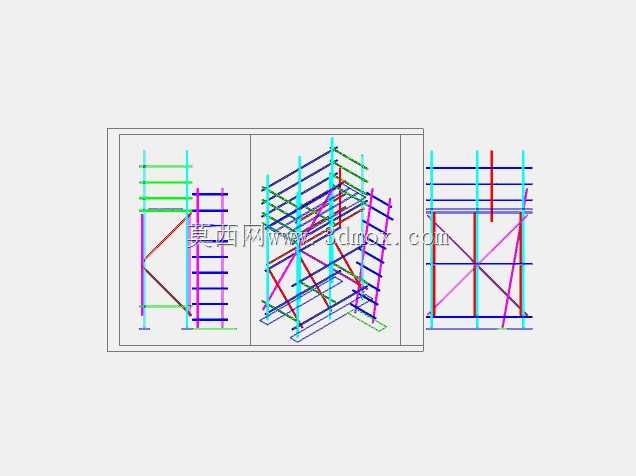

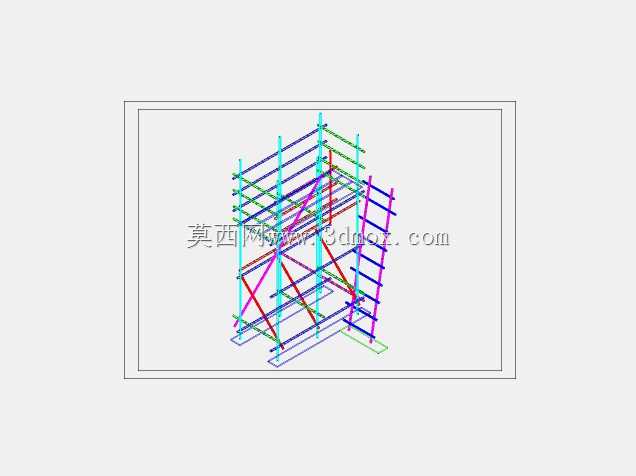

　　这套脚手架排布结构，主要面向建筑外立面施工、室内高区装修、大型设备安装检修这类需要高空作业支撑的场景，核心作用是为作业人员提供稳定的站立操作平台，同时承担施工物料的临时堆放荷载，为高空作业搭建可靠的防护与承重载体。从结构设计逻辑来看，整体采用模块化的杆件拼接思路，竖向立杆作为主要的承重传力构件，沿作业面的纵横方向按固定间距排布，底部设置可调底座来适配不平整的施工基面，抵消地面沉降带来的架体倾斜风险，立杆之间通过水平横杆实现纵横方向的拉结，每一层横杆的步距结合常规施工人员的操作高度设置，既保证架体的整体刚度，也不会因为横杆过密影响作业人员的操作空间。斜向杆件的布置是这套排布设计的核心，沿架体的外立面连续设置剪刀撑，在架体的转角位置、

　　断开接槎位置额外加密斜杆的布设密度，将竖向立杆承受的竖向荷载通过斜杆分解传递到不同的受力节点，避免单根立杆过载出现失稳变形，同时在架体与建筑结构的连接位置，按层高与跨度设置刚性连墙件，把架体和建筑主体结构拉结为整体，抵抗高空风荷载带来的架体侧向推力，防止架体出现整体倾覆。从安装边界的尺寸控制来看，架体的外边缘距离建筑外立面的操作间隙控制在合理范围，既不会因为间隙过大出现物料坠落的风险，也不会因为间隙过小影响外墙施工的操作空间，架体的作业层满铺脚手板，在临边位置设置两道防护横杆与挡脚板，阻挡作业人员意外坠落与施工物料滚落。架体的搭设高度可以根据实际作业面的高度灵活调整，每一段立杆的接长位置错开布设，

　　避免同一截面的接头过多影响架体整体强度，在施工电梯、物料提升机与架体衔接的位置，专门做了架体开口处的加固设计，在开口两侧设置双立杆补强，同时加密斜撑的布设，弥补开口位置带来的架体刚度损失。在实际施工应用中，这套排布结构可以适配不同轮廓的建筑外立面，遇到建筑结构收进、凸出的位置，可以通过调整局部立杆的排布位置，灵活调整架体的平面轮廓，不需要额外定制特殊杆件，全部采用标准的脚手架杆件就能完成拼装，大幅提升现场搭设的效率。设计过程中充分考虑了架体的荷载传递路径，从作业层的脚手板到水平横杆，再到竖向立杆、斜撑，最终通过连墙件和底座将荷载传递到建筑结构与地面，每一个节点的连接都采用可靠的扣件或承插结构锁紧，避免节点出现松动滑移，

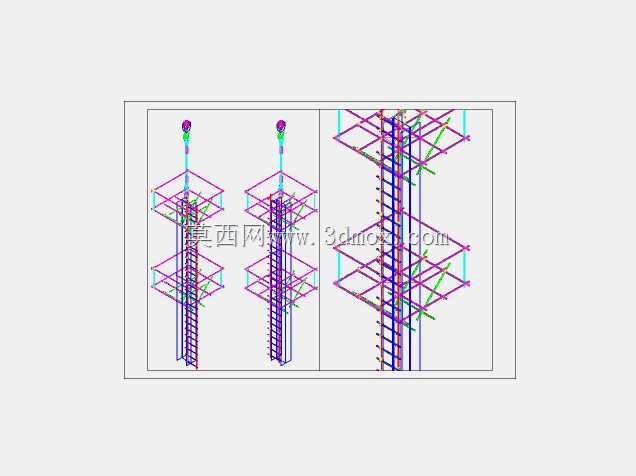

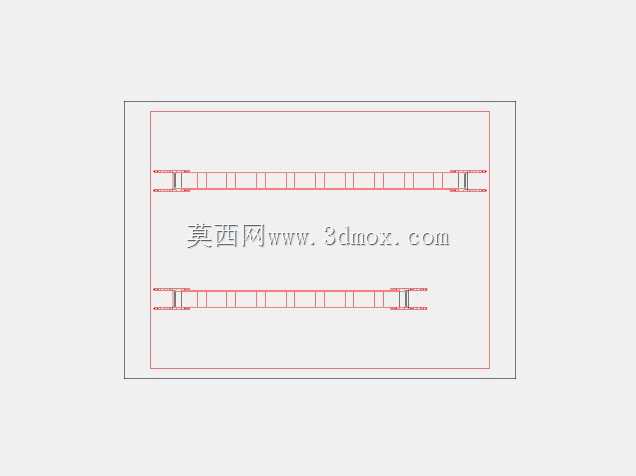

　　同时在架体的首层、中间层与顶层分别设置水平剪刀撑，提升架体的水平方向抗变形能力，应对施工过程中可能出现的局部集中荷载、人员走动带来的动载影响。针对高空作业的防护需求，架体的外侧满挂安全立网，将整个作业区域封闭，既可以防止施工扬尘扩散，也能阻挡小型工具、碎块物料的高空坠落，在架体的上下通道位置，专门设置了供作业人员通行的爬梯段，爬梯两侧设置扶手杆，踏步做防滑处理，保障人员上下架体的通行安全。
