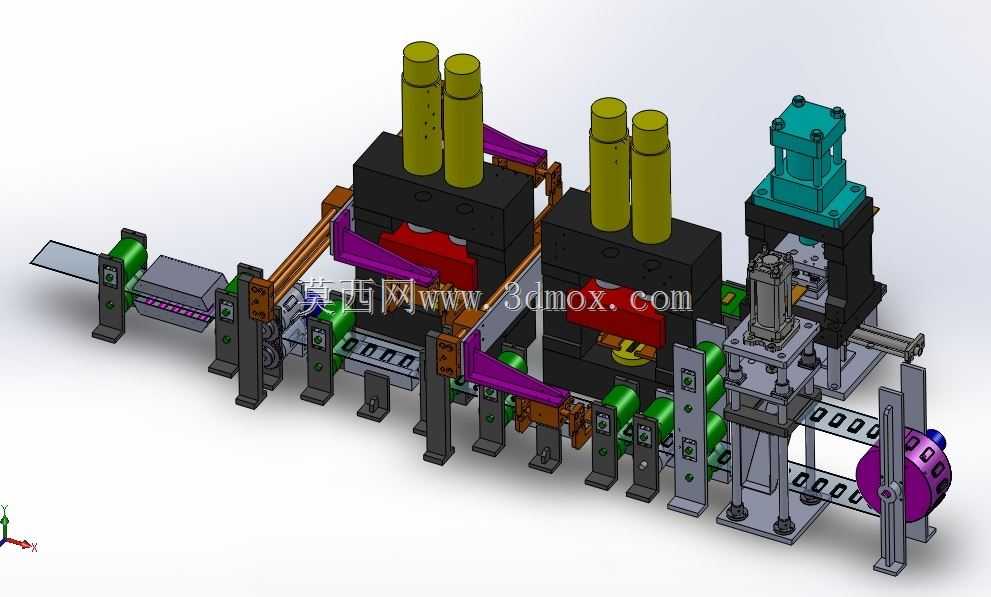

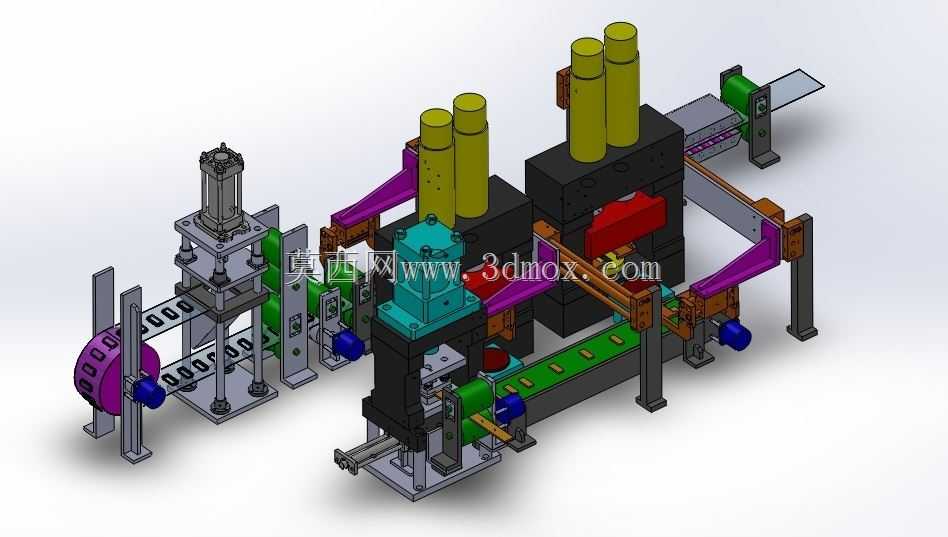

连续式镀金加工自动化生产线三维结构

　　这套产线结构针对带材连续镀金加工场景设计，适配电子接插件、精密五金端子类零件的批量表面处理前道成型与后道整理工序，整体采用模块化机架拼接思路，所有功能单元统一安装在方管焊接的机台底座上，底座预留水平调节脚轮安装位，可直接适配车间环氧地坪的安装找平需求，无需额外浇筑设备基础，单段产线的安装边界控制在长3.2米、宽1.2米、高1.8米范围内，可根据车间产能需求对接前后道电镀槽、烘干工位做长度拓展。

　　从物料流向来看，产线最左侧配置带料放卷机构，采用磁粉张力控制结构，可适配厚度0.1-0.8mm的铜带、钢带卷料，放卷速度可随主线节拍做0-12m/min的无级调节，避免带材拉扯变形或堆料褶皱。放卷后首先进入校直工位，通过多组交错布置的硬质合金压轮完成带材平面度校正，压轮间隙可通过千分尺旋钮做微米级调节，适配不同厚度带材的校直需求，校直后的带材通过伺服送料辊按设定步距送入冲压成型单元。

　　冲压成型单元采用立式四柱导向结构，配置双工位冲压缸，可一次性完成带材上零件的冲裁、预弯、初步成型工序，冲压行程可调范围0-120mm，公称压力适配10吨以内的成型需求，模具安装板预留标准T型槽，可快速更换不同规格的零件成型模具，换模时无需拆解周边输送结构，单套模具更换时间可控制在30分钟以内。冲压完成后的带材通过拨料机构送入分切工位，将连片的零件从带材上分离，分离后的废料通过侧边的导料槽自动收集到废料箱，成品零件则落入下方的水平输送皮带。

　　水平输送皮带采用绿色PU防静电材质，两侧配置可调节导向挡板，挡板间距可根据零件尺寸在20-200mm范围内调节，避免零件在输送过程中卡滞或掉落。输送段中段集成在线称重模块，采用高精度重量传感器，可对单个零件或成组零件做重量检测，将重量超差的不合格件通过侧边的气动拨杆推入不合格品收集盒，合格件则继续输送到末端的包装工位。包装工位配置卷膜供料机构，可完成零件的自动装袋、热封、打码工序，封装后的成品通过斜向溜槽滑落到成品收集箱，整套流程无需人工干预，可实现24小时连续运转。

　　在结构设计细节上，所有与物料接触的滚轮、导向件均采用非金属防静电材质，避免镀金前的零件表面产生静电吸附粉尘，影响后续镀层附着力；气动元件的管路全部沿机架内侧的线槽布置，外露管路做波纹管防护，避免车间内的酸碱气体腐蚀管路；驱动电机全部采用伺服电机搭配精密减速机，送料精度控制在±0.02mm以内，保证冲压位置的一致性；设备的操作面板布置在产线中部的立柱上，高度适配站立操作的人机工程需求，所有急停按钮沿产线每间隔1米设置一个，满足车间安全生产规范。

　　这套结构在建模时充分考虑了装配干涉问题，所有运动部件均预留足够的安全间隙，比如冲压滑块下行时与输送皮带的最小间隙控制在15mm以上，避免运动过程中发生碰撞；机架的拼接位置全部采用定位销+螺栓的连接方式，拆解运输后可快速复装，复装后的形位公差可控制在0.1mm以内，无需重新做精度校准。针对镀金工艺的特殊需求，产线所有外露金属结构件表面均做喷塑防腐处理，可耐受电镀车间内的弱酸碱环境腐蚀，延长设备的整体使用寿命。
