发动机传动连杆三维结构设计作品

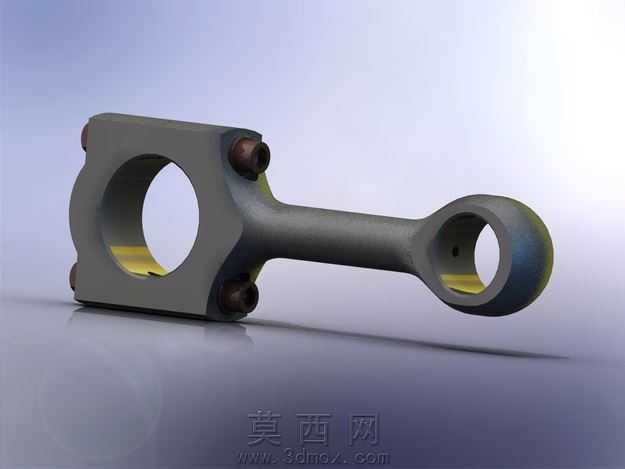

本作品为发动机传动连杆的三维建模设计成果，建模阶段依托主流三维机械设计软件完成全参数化构建，全程遵循机械加工工艺与实际装配要求进行尺寸约束。建模过程中首先绘制连杆大头端的基准草图，精准定位大头内孔的圆心位置与孔径尺寸，通过拉伸特征生成大头端的基体结构，随后对大头端的四个螺栓安装凸台进行单独特征构建，预留出螺栓装配的沉孔空间，保证后续装配环节螺栓可完全贴合安装面。完成大头端结构后，以大头孔圆心为基准定位连杆杆身的延伸路径，采用变截面放样特征生成工字形截面的杆身结构，该截面设计可在保证连杆整体结构强度的前提下，最大限度降低构件自身重量，减少动力传递过程中的惯性损耗。杆身与小头端的衔接位置做了平滑过渡的圆角处理，避免应力集中导致的构件疲劳损坏，小头端的环形结构同样通过草图拉伸生成，内孔位置预留了衬套安装的配合余量，内孔表面的粗糙度要求在建模阶段通过特征属性进行了标注预设。渲染环节采用金属材质赋予连杆整体结构，大头端与小头端的内孔配合面添加了耐磨合金的材质区分，螺栓部位采用发黑处理的金属材质表现，背景选用渐变浅灰色调突出构件本身的结构轮廓，打光采用三点布光方案，主光源从侧上方投射凸显连杆的立体轮廓，辅光源补光消除结构暗部的死黑区域，轮廓光勾勒连杆的边缘线条，让整体渲染效果更贴近真实工业产品的展示质感。整个设计过程充分考虑连杆在动力传递过程中的受力特性，对杆身的抗弯截面系数、大小头端的配合公差、螺栓安装位的受力强度都做了对应的结构优化，所有特征均保留完整的参数化建模历史，可根据不同的发动机排量、动力参数需求快速调整尺寸参数，适配不同型号的内燃机传动系统使用，模型的结构细节完全还原真实连杆的工艺特征，包括大头端的剖分面结构、杆身的拔模斜度、各棱边的工艺倒角都做了精准还原，可直接用于后续的工程图导出、运动仿真分析、有限元强度校核等后续设计环节。
